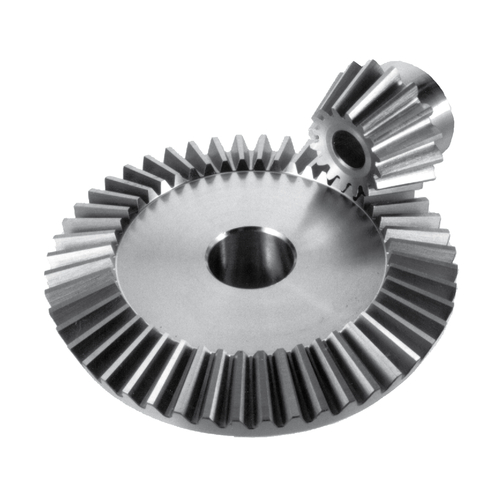

Kegelrad aus Stahl
Einsatzgebiet Maschinenbau, Anlagenbau Produktspezifikation Formgenaue Kegelräder... mehr
Einsatzgebiet
Maschinenbau, Anlagenbau
Produktspezifikation
Formgenaue Kegelräder für mittlere Belastungen.
Kegelrad für Achswinkel 90° aus Stahl (nicht rostfrei).
Modul 0,5 / 1,0 / 1,5 / 2,0.
Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis.
Gute mechanische Festigkeitswerte.
Gute Temperaturbeständigkeit.
Nicht gehärtet, nicht geläppt
Technische Spezifikation
Werkstoff: Automatenstahl 11SMnPb30, ab Modul 2 teilweise aus C45 (1.0503)
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8 analog DIN 3967

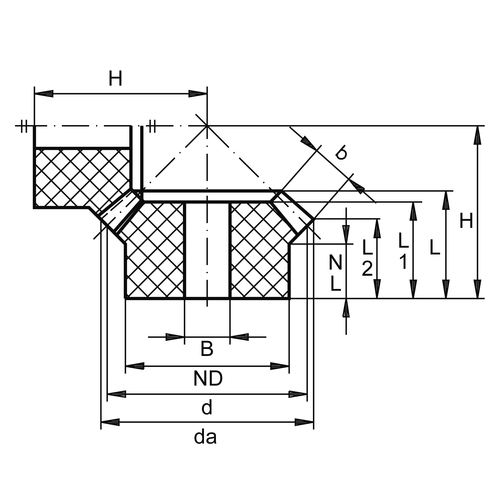

Artikel | Bild | Modul |
Zahnbreite (b) mm
| Werkstoff |
Bohrung (B)1 mm
| Übersetzung (x:1) | Zähne | passendes Gegenrad |
L2 mm
|
H mm
|
zul. MD Ncm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Naben-Länge (NL) mm
|
L1 mm
|
L mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zahnbreite (b) mm
|
Werkstoff
|
Bohrung (B)1 mm
|
Übersetzung (x:1)
|
Zähne
|
passendes Gegenrad
|
L2 mm
|
H mm
|
zul. MD Ncm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Naben-Länge (NL) mm
|
L1 mm
|
L mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
704669 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 20 | 5 | 9,7 | 1,1 | 10,7 | 10 | 8 | 4 | 7 | 1 | 5 | 150,00 | |||
704670 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 20 | 5 | 9,7 | 1,1 | 10,7 | 10 | 8 | 4 | 7 | 1 | 10 | 241,00 | |||
704671 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 24 | 5 | 10,7 | 1,8 | 12,7 | 12 | 8 | 4 | 6,4 | 7 | 3 | 5 | 214,00 | ||
704672 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 24 | 5 | 10,7 | 1,8 | 12,7 | 12 | 8 | 4 | 6,4 | 7 | 3 | 10 | 348,00 | ||
704673 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 30 | 6,6 | 13,7 | 3,2 | 15,7 | 15 | 10 | 4 | 7,5 | 8,5 | 4 | 5 | 225,00 | ||
704674 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 30 | 6,6 | 13,7 | 3,2 | 15,7 | 15 | 10 | 4 | 7,5 | 8,5 | 4 | 10 | 364,00 | ||
704675 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 36 | 8 | 16,7 | 5 | 18,7 | 18 | 12 | 5 | 9 | 10,1 | 10 | 5 | 231,00 | ||
704676 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 36 | 8 | 16,7 | 5 | 18,7 | 18 | 12 | 5 | 9 | 10,1 | 10 | 10 | 375,00 | ||
704677 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 40 | 7,5 | 17,1 | 6,4 | 20,7 | 20 | 12 | 5 | 8,5 | 9,5 | 10 | 5 | 247,00 | ||
704678 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 40 | 7,5 | 17,1 | 6,4 | 20,7 | 20 | 12 | 5 | 8,5 | 9,5 | 10 | 10 | 407,00 | ||
704679 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 50 | 7,5 | 19,6 | 10,8 | 25,7 | 25 | 14 | 5 | 8,5 | 9,5 | 16 | 5 | 359,00 | ||
704680 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1 | 50 | 7,5 | 19,6 | 10,8 | 25,7 | 25 | 14 | 5 | 8,5 | 9,5 | 16 | 10 | 578,00 | ||
704681 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1,5 | 20 | 704683, 704684 | 4,7 | 11,9 | 1,4 | 11 | 10 | 8 | 3,5 | 6,5 | 7,1 | 2 | 5 | 204,00 | |
704682 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1,5 | 20 | 704683, 704684 | 4,7 | 11,9 | 1,4 | 11 | 10 | 8 | 3,5 | 6,5 | 7,1 | 2 | 10 | 338,00 | |
704683 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1,5 | 30 | 704681, 704682 | 5,4 | 10,1 | 2,1 | 15,4 | 15 | 10 | 4 | 6 | 7 | 4 | 5 | 204,00 | |
704684 |
|
0,5 | 3 | 11SMnPb30 | 4 | 1,5 | 30 | 704681, 704682 | 5,4 | 10,1 | 2,1 | 15,4 | 15 | 10 | 4 | 6 | 7 | 4 | 10 | 338,00 | |
704685 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2 | 20 | 704687, 704688 | 5 | 14,65 | 1,7 | 11,2 | 10 | 8 | 4 | 7 | 7,5 | 2 | 5 | 188,00 | |
704686 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2 | 20 | 704687, 704688 | 5 | 14,65 | 1,7 | 11,2 | 10 | 8 | 4 | 7 | 7,5 | 2 | 10 | 311,00 | |
704687 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2 | 40 | 704685, 704686 | 7,1 | 11,83 | 3,4 | 20,3 | 20 | 12 | 5 | 7,5 | 8,4 | 8 | 5 | 231,00 | |
704688 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2 | 40 | 704685, 704686 | 7,1 | 11,83 | 3,4 | 20,3 | 20 | 12 | 5 | 7,5 | 8,4 | 8 | 10 | 380,00 | |
704689 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2,5 | 20 | 704691, 704692 | 4,9 | 17,1 | 1,8 | 11,3 | 10 | 8 | 4 | 7 | 7,6 | 3 | 5 | 204,00 | |
704690 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2,5 | 20 | 704691, 704692 | 4,9 | 17,1 | 1,8 | 11,3 | 10 | 8 | 4 | 7 | 7,6 | 3 | 10 | 338,00 | |
704691 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2,5 | 50 | 704689, 704690 | 6,8 | 11,5 | 4,5 | 25,2 | 25 | 14 | 5 | 7 | 7,8 | 10 | 5 | 338,00 | |
704692 |
|
0,5 | 3 | 11SMnPb30 | 4 | 2,5 | 50 | 704689, 704690 | 6,8 | 11,5 | 4,5 | 25,2 | 25 | 14 | 5 | 7 | 7,8 | 10 | 10 | 541,00 | |
704693 |
|
0,5 | 3 | 11SMnPb30 | 3 | 3 | 15 | 704695, 704696 | 4,3 | 15,3 | 0,9 | 8,8 | 7,5 | 6 | 3,7 | 6,5 | 7 | 1 | 5 | 182,00 |
