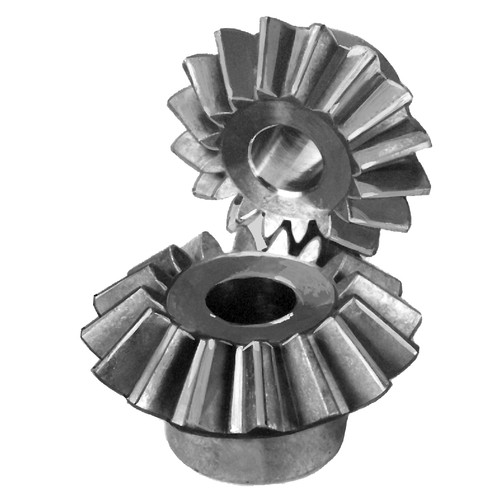

Kegelrad aus Zinkdruckguss
Produktspezifikation Niedrigpreisige Kegelräder für geringe bis mittlere Belastung,... mehr
Produktspezifikation
Niedrigpreisige Kegelräder für geringe bis mittlere Belastung, bei kurzer Laufzeit.
Diese Räder können wesentlich höher belastet werden als Kunststoffräder.
Aufgrund des schlechteren Abriebverhaltens sind sie aber nicht für Dauerbetrieb geeignet.
Kegelrad für Achswinkel 90° aus Zinkdruckguss.
Modul 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5.
Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis.
Für mittlere Drehmomente im Handbetrieb.
Niedrige Temperaturbeständigkeit.
Technische Spezifikation
Werkstoff: Zinkdruckguss ZnAl4Cu1
Verzahnung: gerade verzahnt, Eingriffswinkel 20°
Bohrung: spanabhebend bearbeitet
Zugfestigkeit: 270 N/mm2
Max. Temperatur: +100 °C
Artikel | Bild | Modul |
Zahnbreite (b) mm
|
Bohrung (B)1 mm
|
H mm
|
L2 mm
|
zul. MD Ncm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Naben-Länge (NL) mm
|
L1 mm
|
L mm
| Übersetzung (x:1) | Zähne |
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zahnbreite (b) mm
|
Bohrung (B)1 mm
|
H mm
|
L2 mm
|
zul. MD Ncm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Naben-Länge (NL) mm
|
L1 mm
|
L mm
|
Übersetzung (x:1)
|
Zähne
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
704547 |
|
1 | 4,5 | 6 | 17,7 | 10,5 | 14 | 17,3 | 16 | 12 | 7,5 | 13,1 | 13,1 | 1 | 16 | 8 | 5 | 27,00 | |
704548 |
|
1 | 4,5 | 6 | 17,7 | 10,5 | 14 | 17,3 | 16 | 12 | 7,5 | 13,1 | 13,1 | 1 | 16 | 8 | 10 | 43,00 | |
704549 |
|
1,5 | 6,7 | 8 | 25,7 | 14,5 | 46 | 26 | 24 | 19 | 10,8 | 17 | 18,6 | 1 | 16 | 27 | 5 | 54,00 | |
704550 |
|
1,5 | 6,7 | 8 | 25,7 | 14,5 | 46 | 26 | 24 | 19 | 10,8 | 17 | 18,6 | 1 | 16 | 27 | 10 | 86,00 | |
704551 |
|
2 | 9,6 | 10 | 30 | 15,1 | 110 | 34,6 | 32 | 23 | 10 | 19,2 | 21,3 | 1 | 16 | 51 | 5 | 65,00 | |
704552 |
|
2 | 9,6 | 10 | 30 | 15,1 | 110 | 34,6 | 32 | 23 | 10 | 19,2 | 21,3 | 1 | 16 | 51 | 10 | 102,00 | |
704553 |
|
2,5 | 12,3 | 12 | 36 | 17,6 | 230 | 43,3 | 40 | 26 | 12 | 22,9 | 25,5 | 1 | 16 | 87 | 5 | 81,00 | |
704554 |
|
2,5 | 12,3 | 12 | 36 | 17,6 | 230 | 43,3 | 40 | 26 | 12 | 22,9 | 25,5 | 1 | 16 | 87 | 10 | 134,00 | |
704555 |
|
3 | 14 | 14 | 42,5 | 20,6 | 380 | 52,3 | 48 | 30 | 13 | 26 | 29,3 | 1 | 16 | 145 | 5 | 118,00 | |
704556 |
|
3 | 14 | 14 | 42,5 | 20,6 | 380 | 52,3 | 48 | 30 | 13 | 26 | 29,3 | 1 | 16 | 145 | 10 | 188,00 | |
704557 |
|
3,5 | 15,5 | 16 | 49,4 | 23,2 | 580 | 61,5 | 56 | 34 | 14 | 29,1 | 33,2 | 1 | 16 | 227 | 5 | 161,00 | |
704558 |
|
3,5 | 15,5 | 16 | 49,4 | 23,2 | 580 | 61,5 | 56 | 34 | 14 | 29,1 | 33,2 | 1 | 16 | 227 | 10 | 263,00 |
Seite
[1] Bohrungstoleranz: H9
