Klemmring für Keilnaben - DIN 14
Technische Spezifikation
Werkstoff: Stahl C45Pb, Edelstahl 1.4305, oder Rotguss RG7
Allgemeine Information
Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.
Zur Übertragung von Drehmomenten, wenn für das Bauteil zusätzlich eine axiale Verschiebbarkeit gefordert ist.
Keilwellen aus Stahl oder Edelstahl.
Keilnaben ohne Flansch aus Stahl, Edelstahl, oder Rotguss.
Keilnaben mit Flansch einbaufertig aus Stahl, Edelstahl, oder Rotguss.
Klemmringe einbaufertig aus Stahl, Edelstahl, oder Rotguss.
Dimensionierung und Auswahl der Werkstoffe:
Größenbestimmung anhand Drehmoment-Tabelle unter Berücksichtigung der Biegung und Verdrehung bei langen Wellen unter hoher Last.
Stahlwellen für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.
Rotgussnaben mit guten Notlaufeigenschaften für häufig benutzte Antriebe.
Stahlnaben und Edelstahlnaben nur für seltenere Benutzung bei guter Schmierung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

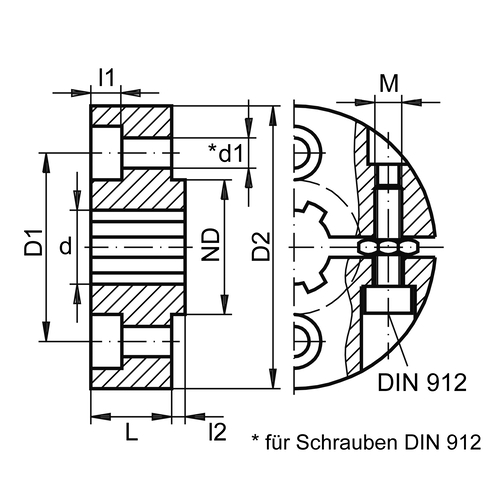

Artikel | Bild | Werkstoff |
d x D1 mm
|
D2 mm
|
D1 mm
|
Naben Ø (ND) mm
|
d11 mm
|
L mm
|
l1 mm
|
l2 mm
| Schraubengröße (M) |
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Werkstoff
|
d x D1 mm
|
D2 mm
|
D1 mm
|
Naben Ø (ND) mm
|
d11 mm
|
L mm
|
l1 mm
|
l2 mm
|
Schraubengröße (M)
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
705619 |
|
Stahl | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 100 | 1 | 94,00 | |
705620 |
|
Stahl | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 100 | 3 | 219,00 | |
705621 |
|
Stahl | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 160 | 1 | 103,00 | |
705622 |
|
Stahl | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 160 | 3 | 241,00 | |
705623 |
|
Stahl | KN 16x20 | 52 | 38 | 25 | 5,5 | 14 | 5,7 | 2 | M5 | 180 | 1 | 120,00 | |
705624 |
|
Stahl | KN 16x20 | 52 | 38 | 25 | 5,5 | 14 | 5,7 | 2 | M5 | 180 | 3 | 280,00 | |
705625 |
|
Stahl | KN 18x22 | 54 | 40 | 30 | 5,5 | 14 | 5,7 | 3 | M5 | 200 | 1 | 178,00 | |
705626 |
|
Stahl | KN 18x22 | 54 | 40 | 30 | 5,5 | 14 | 5,7 | 3 | M5 | 200 | 3 | 408,00 | |
705627 |
|
Stahl | KN 21x25 | 62 | 48 | 35 | 6,6 | 14 | 6,8 | 3 | M5 | 240 | 1 | 131,00 | |
705628 |
|
Stahl | KN 21x25 | 62 | 48 | 35 | 6,6 | 14 | 6,8 | 3 | M5 | 240 | 3 | 296,00 | |
705629 |
|
Rotguss | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 120 | 1 | 136,00 | |
705630 |
|
Rotguss | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 120 | 3 | 321,00 | |
705631 |
|
Rotguss | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 180 | 1 | 133,00 | |
705632 |
|
Rotguss | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 180 | 3 | 309,00 | |
705633 |
|
Rotguss | KN 16x20 | 52 | 38 | 25 | 5,5 | 14 | 5,7 | 2 | M5 | 200 | 1 | 129,00 | |
705634 |
|
Rotguss | KN 16x20 | 52 | 38 | 25 | 5,5 | 14 | 5,7 | 2 | M5 | 200 | 3 | 309,00 | |
705635 |
|
Rotguss | KN 18x22 | 54 | 40 | 30 | 5,5 | 14 | 5,7 | 3 | M5 | 230 | 1 | 170,00 | |
705636 |
|
Rotguss | KN 18x22 | 54 | 40 | 30 | 5,5 | 14 | 5,7 | 3 | M5 | 230 | 3 | 382,00 | |
705637 |
|
Rotguss | KN 21x25 | 62 | 48 | 35 | 6,6 | 14 | 6,8 | 3 | M5 | 280 | 1 | 187,00 | |
705638 |
|
Rotguss | KN 21x25 | 62 | 48 | 35 | 6,6 | 14 | 6,8 | 3 | M5 | 280 | 3 | 431,00 | |
705639 |
|
Edelstahl | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 100 | 1 | 144,00 | |
705640 |
|
Edelstahl | KN 11x14 | 42 | 28 | 20 | 4,5 | 12 | 4,6 | 2 | M4 | 100 | 3 | 305,00 | |
705641 |
|
Edelstahl | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 160 | 1 | 167,00 | |
705642 |
|
Edelstahl | KN 13x16 | 50 | 36 | 22 | 4,5 | 12 | 4,6 | 2 | M4 | 160 | 3 | 357,00 | |
705643 |
|
Edelstahl | KN 16x20 | 52 | 38 | 25 | 5,5 | 14 | 5,7 | 2 | M5 | 180 | 1 | 176,00 |
