Produktspezifikation

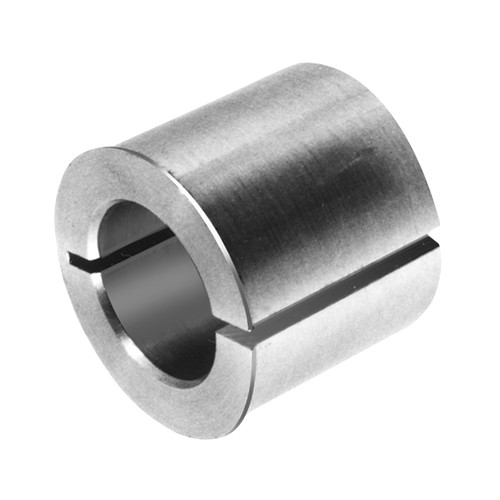

Bohrungs-Reduzierbuchsen für ausziehbare Kreuzgelenkwellen UW.
Zur Anpassung der Kreuzgelenkwellen für kleiner Bohrungsdurchmesser.
Vier verschiedene Außendurchmesser mit vielen Innendurchmessern.
Einfache Montage ohne Spezialwerkzeug (nur einstecken vor dem Verschrauben).
Buchse ist geschlitzt zur Übertragung der Klemmkräfte.
Hinweise zum Einbau

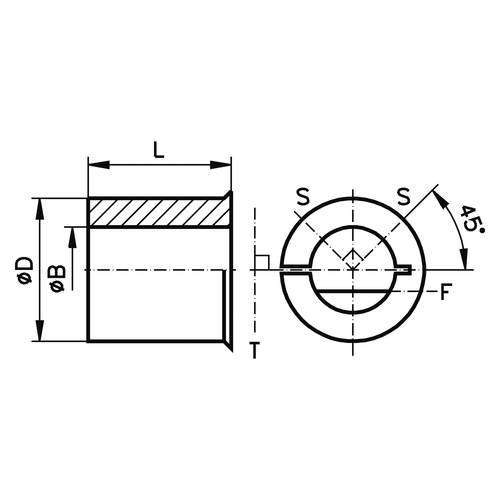

Die Wellen sollten möglichst nicht abgeflacht sein (Abflachung max. 1/4" des Durchmessers). Montage gemäß Zeichnung: „S" = Stellschrauben des Wellengelenks. „T" = tangential angeordnete Klemmschraube (bei eventueller anderweitiger Verwendung). „F" = empfohlene Lage bei abgeflachter Welle.
Durch Verwendung der Buchsen können Konzentrizität und Gleichlauf beeinträchtigt werden.
Technische Spezifikation
Wellentoleranz: h6 (empfohlen)
| Artikel | Bild | Werkstoff |
Bohrung (B)1 mm
|
Länge mm
|
D mm
| passende Kreuzgelenkwelle |
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Werkstoff
|
Bohrung (B)1 mm
|
Länge mm
|
D mm
|
passende Kreuzgelenkwelle
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|
| 706031 |
|
Messing | 2 | 4,3 | 5 | 706019 | 1 | 2 | 25,00 | |
| 706032 |
|
Messing | 2 | 4,3 | 5 | 706019 | 1 | 6 | 55,00 | |
| 706033 |
|
Messing | 3 | 4,3 | 5 | 706019 | 1 | 2 | 25,00 | |
| 706034 |
|
Messing | 3 | 4,3 | 5 | 706019 | 1 | 6 | 55,00 | |
| 706035 |
|
Messing | 4 | 4,3 | 5 | 706019 | 1 | 2 | 25,00 | |
| 706036 |
|
Messing | 4 | 4,3 | 5 | 706019 | 1 | 6 | 55,00 | |
| 706037 |
|
Aluminium | 4 | 8,1 | 10 | 706023 | 1 | 2 | 33,00 | |
| 706038 |
|
Aluminium | 4 | 8,1 | 10 | 706023 | 1 | 6 | 71,00 | |
| 706039 |
|
Aluminium | 5 | 8,1 | 10 | 706023 | 1 | 2 | 33,00 | |
| 706040 |
|
Aluminium | 5 | 8,1 | 10 | 706023 | 1 | 6 | 71,00 | |
| 706041 |
|
Aluminium | 6 | 8,1 | 10 | 706023 | 1 | 2 | 33,00 | |
| 706042 |
|
Aluminium | 6 | 8,1 | 10 | 706023 | 1 | 6 | 71,00 | |
| 706043 |
|
Aluminium | 8 | 8,1 | 10 | 706023 | 1 | 2 | 33,00 | |
| 706044 |
|
Aluminium | 8 | 8,1 | 10 | 706023 | 1 | 6 | 71,00 | |
| 706045 |
|
Aluminium | 5 | 10,7 | 12,7 | 706027 | 3 | 2 | 34,00 | |
| 706046 |
|
Aluminium | 5 | 10,7 | 12,7 | 706027 | 3 | 6 | 71,00 | |
| 706047 |
|
Aluminium | 6 | 10,7 | 12,7 | 706027 | 3 | 2 | 34,00 | |
| 706048 |
|
Aluminium | 6 | 10,7 | 12,7 | 706027 | 3 | 6 | 71,00 | |
| 706049 |
|
Aluminium | 8 | 10,7 | 12,7 | 706027 | 3 | 2 | 34,00 | |
| 706050 |
|
Aluminium | 8 | 10,7 | 12,7 | 706027 | 3 | 6 | 71,00 | |
| 706051 |
|
Aluminium | 9 | 10,7 | 12,7 | 706027 | 3 | 2 | 34,00 | |
| 706052 |
|
Aluminium | 9 | 10,7 | 12,7 | 706027 | 3 | 6 | 71,00 | |
| 706053 |
|
Aluminium | 10 | 10,7 | 12,7 | 706027 | 3 | 2 | 34,00 | |
| 706054 |
|
Aluminium | 10 | 10,7 | 12,7 | 706027 | 3 | 6 | 71,00 | |
| 706055 |
|
Aluminium | 10 | 20 | 20 | 706029 | 6 | 2 | 78,00 |
