Einsatzgebiet
Zur Verbindung zweier Wellen mit Winkelversatz.
Produktspezifikation

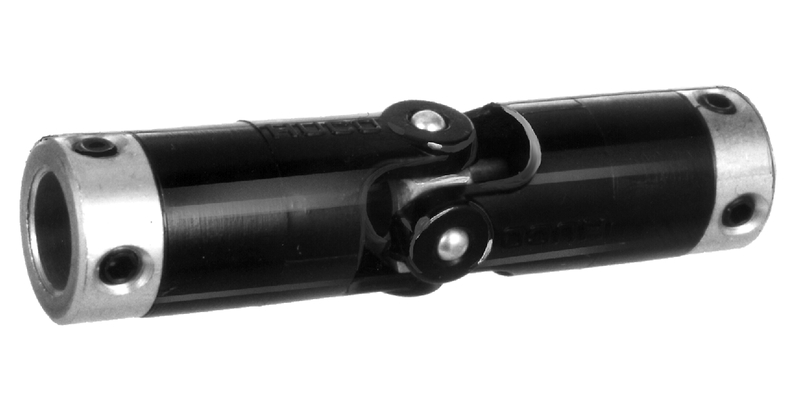

Einteiliges leichtes Kreuzgelenk mit Ablenkungswinkel max. 45°.
Aus Kunststoff, mit Kreuzstück und Endkappen aus Metall.
Wartungsfrei und verschleißfest.
Für geringe Drehmomente bei mittleren Drehzahlen.
Einfache Montage und Demontage ohne Spezialwerkzeug.
Die Wellen müssen unmittelbar neben den Gelenken steif gelagert sein, um ein Aufschwingen der Wellen zu vermeiden.
Hohe Festigkeit.
Gute Beständigkeit gegen Säuren, Laugen, Lösungsmittel, Fette und Öle.
Hinweise zu Auswahl und Betrieb
Das Produkt aus Drehzahl und Ablenkungswinkel muss kleiner 10.000 sein.
Die angegebenen Drehmomente gelten bei 0° Ablenkungswinkel. Je nach Ablenkungswinkel ist ein angemessener Betriebsfaktor zu wählen.
Technische Spezifikation
Werkstoff:
Grundkörper: Acetal
Kreuzstücke und Endkappen: Messing, chromatiert und passiviert
Max. Drehzahl: 1.000 min-1 bei Ablenkungswinkel 10° (Dauerbetrieb)
Temperaturbereich: -20 bis +60 °C
Fertigbohrung: mit Feststellschrauben mit Innensechskant
Wellen-Ø: 2 - 10 mm, mit Feststellschrauben
| Artikel | Bild |
Bohrungstiefe mm
|

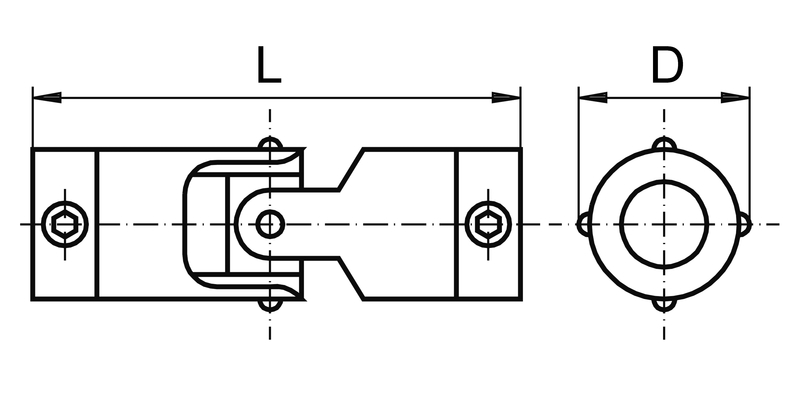

L mm
|
D mm
|
max. Drehmoment Nm
|
Bohrung (B)1 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Bohrungstiefe mm
|
L mm
|
D mm
|
max. Drehmoment Nm
|
Bohrung (B)1 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|
| 706001 |
|
9,3 | 27,2 | 7,1 | 0,11 | 2 | 3 | 5 | 209,00 | |
| 706002 |
|
9,3 | 27,2 | 7,1 | 0,11 | 2 | 3 | 10 | 332,00 | |
| 706003 |
|
9,3 | 27,2 | 7,1 | 0,11 | 3 | 3 | 5 | 209,00 | |
| 706004 |
|
9,3 | 27,2 | 7,1 | 0,11 | 3 | 3 | 10 | 332,00 | |
| 706005 |
|
13,1 | 37,6 | 11,1 | 0,36 | 3 | 8,5 | 5 | 225,00 | |
| 706006 |
|
13,1 | 37,6 | 11,1 | 0,36 | 3 | 8,5 | 10 | 364,00 | |
| 706007 |
|
13,1 | 37,6 | 11,1 | 0,36 | 4 | 8,5 | 5 | 225,00 | |
| 706008 |
|
13,1 | 37,6 | 11,1 | 0,36 | 4 | 8,5 | 10 | 364,00 | |
| 706009 |
|
15,7 | 46,2 | 14,3 | 0,85 | 4 | 17 | 5 | 252,00 | |
| 706010 |
|
15,7 | 46,2 | 14,3 | 0,85 | 4 | 17 | 10 | 402,00 | |
| 706011 |
|
15,7 | 46,2 | 14,3 | 0,85 | 6 | 17 | 5 | 236,00 | |
| 706012 |
|
15,7 | 46,2 | 14,3 | 0,85 | 6 | 17 | 10 | 380,00 | |
| 706013 |
|
22,3 | 67,6 | 17,5 | 1,6 | 6 | 34 | 5 | 252,00 | |
| 706014 |
|
22,3 | 67,6 | 17,5 | 1,6 | 6 | 34 | 10 | 402,00 | |
| 706015 |
|
22,3 | 67,6 | 17,5 | 1,6 | 8 | 34 | 5 | 247,00 | |
| 706016 |
|
22,3 | 67,6 | 17,5 | 1,6 | 8 | 34 | 10 | 396,00 | |
| 706017 |
|
22,3 | 67,6 | 17,5 | 1,6 | 10 | 34 | 5 | 257,00 | |
| 706018 |
|
22,3 | 67,6 | 17,5 | 1,6 | 10 | 34 | 10 | 418,00 |
[1] Toleranz: +0,03 mm
