Einsatzgebiet
Zur Verbindung zweier Wellen mit Winkelversatz bei wechselnden Abständen.
Produktspezifikation

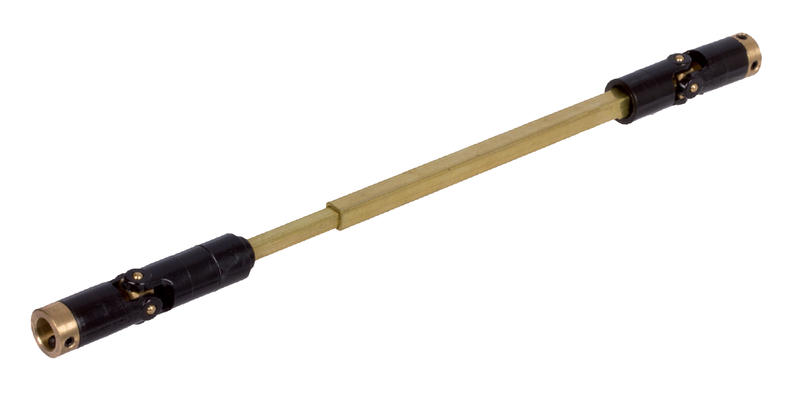

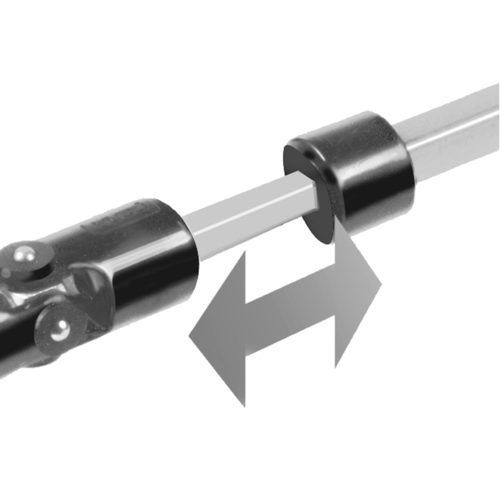

Ausziehbare leichte Kreuzgelenkwelle.
Ablenkungswinkel max. 40° pro Gelenk.
Aus Kunststoff, mit Kreuzstück, Auszug und Endkappen aus Metall.
Wartungsfrei und verschleißfest.
Bohrungs-Reduzierbuchsen erhältlich für Bohrung 2 bis 18 mm.
Für geringe Drehmomente bei mittleren Drehzahlen.
Einfache Montage und Demontage ohne Spezialwerkzeug.
Die Wellen müssen unmittelbar neben den Gelenken steif gelagert sein, um ein Aufschwingen der Wellen zu vermeiden.
Hohe Festigkeit.
Gute Beständigkeit gegen Säuren, Laugen, Lösungsmittel, Fette und Öle.
Ausführung A: Gelenke mit stirnseitigen Messingeinsätzen mit je zwei Stellschrauben (Feststellschrauben mit Innensechskant).
Ausführung B: Gelenke mit nur innen liegenden Metalleinsätzen, ohne Stellschrauben-Möglichkeit, Befestigung durch Querstift oder Fügen.
Hinweise zu Auswahl und Betrieb:
Das Produkt aus Drehzahl und Ablenkungswinkel muss kleiner 10.000 sein.
Die angegebenen Drehmomente gelten bei 0° Ablenkungswinkel. Je nach Ablenkungswinkel ist ein angemessener Betriebsfaktor zu wählen.
Technische Spezifikation
Werkstoff:
Grundkörper: Acetal
Kreuzstücke: Messing, chromatiert und passiviert
Auszug (Innenteil und Außenteil): Messing, chromatiert und passiviert
Endkappen: Messing, chromatiert und passiviert
Max. Drehzahl: 1.000 min-1 bei Ablenkungswinkel 10° pro Gelenk (Dauerbetrieb)
Temperaturbereich: -20 bis +60 °C
Wellen-Ø: 5 - 20 mm, mit Feststellschrauben

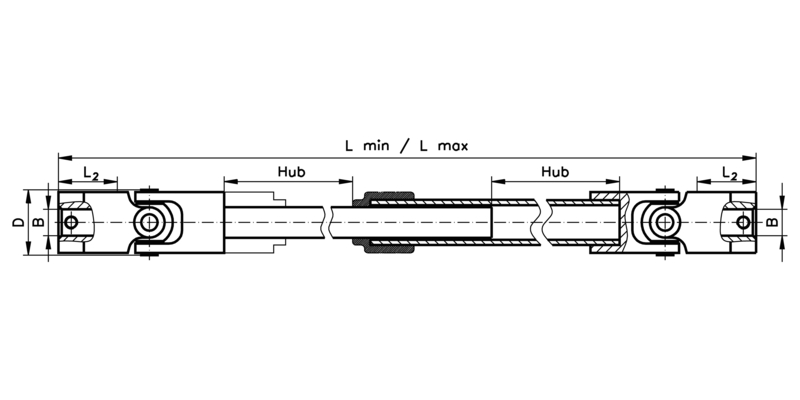

| Artikel | Bild | Ausführung |
L min mm
|
L max mm
|
Hub mm
|
L2 mm
|
max. Stoßdrehmoment Nm
|
Bohrung (B)1 mm
|
D2 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Ausführung
|
L min mm
|
L max mm
|
Hub mm
|
L2 mm
|
max. Stoßdrehmoment Nm
|
Bohrung (B)1 mm
|
D2 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 706019 |
|
A | 240 | 389 | 149 | 13,1 | 0,36 | 13,1 | 11,1 | 36 | 2 | 144,00 | |
| 706020 |
|
A | 240 | 389 | 149 | 13,1 | 0,36 | 13,1 | 11,1 | 36 | 6 | 338,00 | |
| 706021 |
|
A | 300 | 484 | 184 | 15,7 | 0,85 | 5 | 14,3 | 58 | 2 | 151,00 | |
| 706022 |
|
A | 300 | 484 | 184 | 15,7 | 0,85 | 5 | 14,3 | 58 | 6 | 347,00 | |
| 706023 |
|
A | 450 | 730 | 280 | 22,3 | 1,6 | 10 | 17,5 | 168 | 2 | 167,00 | |
| 706024 |
|
A | 450 | 730 | 280 | 22,3 | 1,6 | 10 | 17,5 | 168 | 6 | 386,00 | |
| 706025 |
|
B | 464 | 745 | 281 | 17 | 2,8 | 10 | 23 | 241 | 2 | 189,00 | |
| 706026 |
|
B | 464 | 745 | 281 | 17 | 2,8 | 10 | 23 | 241 | 6 | 437,00 | |
| 706027 |
|
B | 500 | 784 | 284 | 20 | 5,6 | 12,7 | 28,5 | 457 | 2 | 264,00 | |
| 706028 |
|
B | 500 | 784 | 284 | 20 | 5,6 | 12,7 | 28,5 | 457 | 6 | 604,00 | |
| 706029 |
|
B | 564 | 868 | 304 | 21 | 10,7 | 20 | 36,5 | 827 | 2 | 264,00 | |
| 706030 |
|
B | 564 | 868 | 304 | 21 | 10,7 | 20 | 36,5 | 827 | 6 | 591,00 |
[1] Toleranz: +0,03 mm [2] Toleranz: ±0,1
