Einsatzgebiet
Zur Verbindung zweier Wellen mit Winkelversatz.
Produktspezifikation

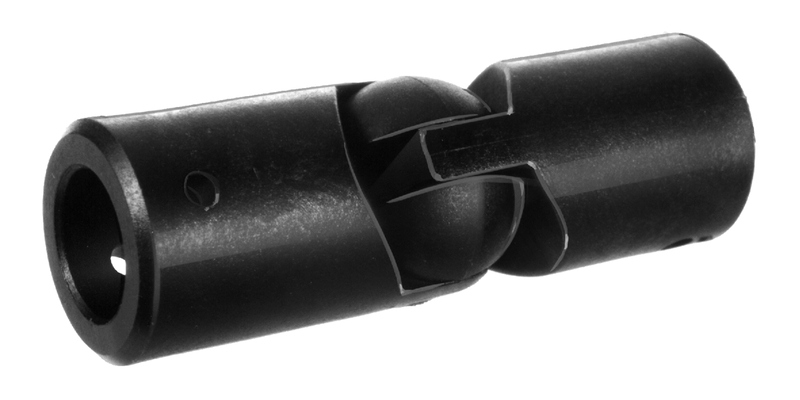

Einteiliges leichtes Kugelgelenk mit Ablenkungswinkel max. 35°.
Aus beständigem Kunststoff, wartungsfrei und verschleißfest.
Für geringe Drehmomente bei niedrigen Drehzahlen.
Zur Montage müssen die Gelenke mit den Wellen gebohrt und verstiftet werden.
Die Wellen müssen unmittelbar neben den Gelenken steif gelagert sein, um ein Aufschwingen der Wellen zu vermeiden.
Hohe Festigkeit.
Gute Beständigkeit gegen Säuren, Laugen, Lösungsmittel, Fette und Öle.
Technische Spezifikation
Werkstoff: Acetal, glasfaserverstärkt
Max. Drehzahl: 1.000 min-1 bei Ablenkungswinkel 10° (kurzzeitig)
Temperaturbereich: -30 bis +50 °C

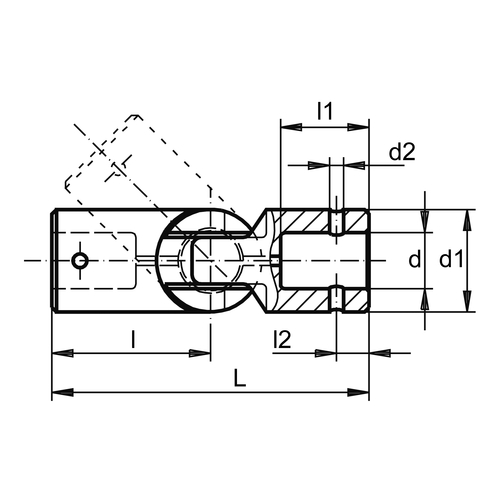

Abmessungen: nach DIN 808
Wellen-Ø: 8, 12 oder 16 mm
| Artikel | Bild |
L mm
|
l mm
|
l1 mm
|
l24 mm
|
max. Drehmoment Nm
|
d1 mm
|
d12 mm
|
d23 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
L mm
|
l mm
|
l1 mm
|
l24 mm
|
max. Drehmoment Nm
|
d1 mm
|
d12 mm
|
d23 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 705995 |
|
40 | 20 | 10,5 | 4 | 5 | 8 | 16 | 3 | 9 | 5 | 118,00 | |
| 705996 |
|
40 | 20 | 10,5 | 4 | 5 | 8 | 16 | 3 | 9 | 10 | 193,00 | |
| 705997 |
|
62 | 31 | 17 | 6 | 15 | 12 | 20 | 3 | 18 | 5 | 166,00 | |
| 705998 |
|
62 | 31 | 17 | 6 | 15 | 12 | 20 | 3 | 18 | 10 | 268,00 | |
| 705999 |
|
74 | 37 | 20,5 | 10 | 22 | 16 | 25 | 6 | 35 | 5 | 140,00 | |
| 706000 |
|
74 | 37 | 20,5 | 10 | 22 | 16 | 25 | 6 | 35 | 10 | 225,00 |
[1] Toleranz: ±0,05 [2] Toleranz: ±0,2 [3] Toleranz: ±0,1 [4] Toleranz: -0,1
