Einsatzgebiet
Zur Verwendung in hochdynamischen Positionier- und Servosystemen oder für Messventile (auch in der Lebensmitteltechnik und in der Labortechnik.
Produktspezifikation

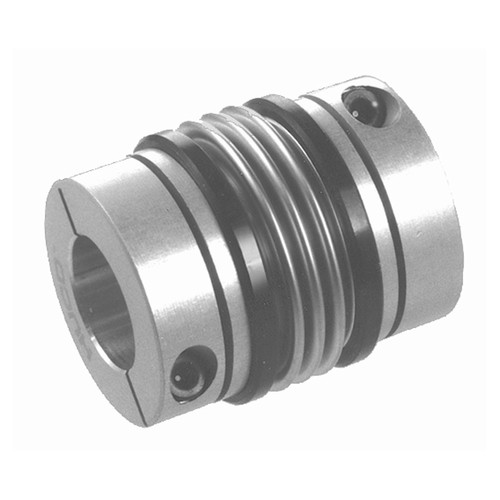

Einteilige leichte Kupplung in kurzer Ausführung.
Besonders drehsteif, mit Ausgleich von Radialversatz und Winkelversatz. Zur Verbindung zweier Wellen für geringe bis mittlere Drehmomente.
Beschichtete Metallnaben und Metallbalg aus rostfreiem Stahl, verschleißfest.
Kurze Ausführung für geringeren Wellenversatz bei höherem Drehmoment. Wellenversatz ist drehzahlabhängig. Maximalwerte der verschiedenen Verlagerungsarten schließen sich gegenseitig aus.
Klemmnaben aus Aluminium mit Oberflächenbehandlung.
Einbaufertig mit Fertigbohrungen und Klemmschrauben.
Einfache Montage und Demontage ohne Spezialwerkzeug.
Die Wellen müssen unmittelbar neben der Kupplung steif gelagert sein, um ein Aufschwingen der Wellen zu vermeiden.
Naben mit Durchgangsbohrung +0,03 mm mit großem Klemmbereich.
Die Bohrungen können je nach Artikel auf Anfrage auf 8-20 mm erweitert werden
Hinweise zu Auswahl und Betrieb:
Die angegebenen Drehmomente gelten für konstante Last und Drehzahl ohne Wellenverlagerung. Das auftretende Drehmoment inkl. Betriebsfaktoren muss kleiner sein als das in der Tabelle angegebene max. Drehmoment.
Betriebsfaktoren:
Gleichmäßige Last: Faktor 1,5
Wechselnde Last: Faktor 2
Stoßbelastung: Faktor 3
Reversierende Stoßbelastung: Faktor 4
Für die Wellenverlagerung ist je nach Art und Größe ein geeigneter Betriebsfaktor anzusetzen.
Technische Spezifikation
Werkstoff:
Naben: Alu-Legierung 2011T3 farblos anodisiert
Balg: Rostfreier Qualitäts-Federstahl
Schrauben: Vergütungsstahl, brüniert (schwarz)
max. Drehzahl: 5.000 min-1 (je nach Wellenversatz)
Temperaturbereich: -40 bis +120 °C
| Artikel | Bild |

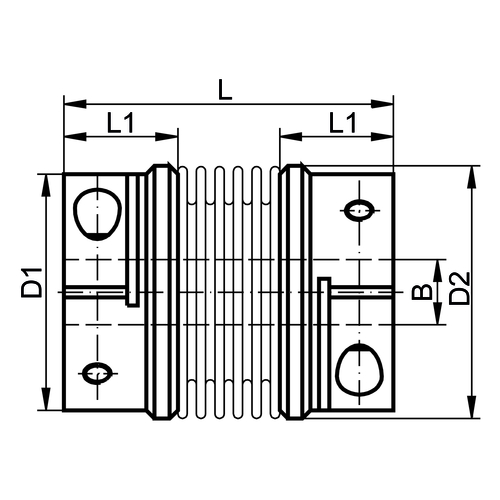

L mm
|
L1 mm
|
D1 mm
|
D2 mm
|
Bohrung (B)1 mm
|
max. Drehmoment Nm
|
Winkelversatz (±) Grad
|
radialer Versatz (±) mm
|
axialer Versatz (±) mm
|
Verdrehsteifigkeit Nm/rad
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
L mm
|
L1 mm
|
D1 mm
|
D2 mm
|
Bohrung (B)1 mm
|
max. Drehmoment Nm
|
Winkelversatz (±) Grad
|
radialer Versatz (±) mm
|
axialer Versatz (±) mm
|
Verdrehsteifigkeit Nm/rad
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 705837 |
|
31 | 11 | 18,2 | 20 | 3 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 2 | 182,00 | |
| 705838 |
|
31 | 11 | 18,2 | 20 | 3 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 6 | 373,00 | |
| 705839 |
|
31 | 11 | 18,2 | 20 | 4 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 2 | 182,00 | |
| 705840 |
|
31 | 11 | 18,2 | 20 | 4 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 6 | 373,00 | |
| 705841 |
|
31 | 11 | 18,2 | 20 | 5 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 2 | 182,00 | |
| 705842 |
|
31 | 11 | 18,2 | 20 | 5 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 6 | 373,00 | |
| 705843 |
|
31 | 11 | 18,2 | 20 | 6 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 2 | 182,00 | |
| 705844 |
|
31 | 11 | 18,2 | 20 | 6 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 6 | 373,00 | |
| 705845 |
|
31 | 11 | 18,2 | 20 | 8 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 2 | 182,00 | |
| 705846 |
|
31 | 11 | 18,2 | 20 | 8 | 2 | 2 | 0,06 | 0,35 | 315 | 16 | 6 | 373,00 | |
| 705847 |
|
37,5 | 14 | 23,4 | 26 | 6 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 2 | 195,00 | |
| 705848 |
|
37,5 | 14 | 23,4 | 26 | 6 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 6 | 405,00 | |
| 705849 |
|
37,5 | 14 | 23,4 | 26 | 8 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 2 | 195,00 | |
| 705850 |
|
37,5 | 14 | 23,4 | 26 | 8 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 6 | 405,00 | |
| 705851 |
|
37,5 | 14 | 23,4 | 26 | 10 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 2 | 195,00 | |
| 705852 |
|
37,5 | 14 | 23,4 | 26 | 10 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 6 | 405,00 | |
| 705853 |
|
37,5 | 14 | 23,4 | 26 | 12 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 2 | 195,00 | |
| 705854 |
|
37,5 | 14 | 23,4 | 26 | 12 | 3,2 | 2 | 0,06 | 0,36 | 755 | 34 | 6 | 405,00 | |
| 705855 |
|
40 | 14 | 31 | 34 | 8 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 2 | 212,00 | |
| 705856 |
|
40 | 14 | 31 | 34 | 8 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 6 | 437,00 | |
| 705857 |
|
40 | 14 | 31 | 34 | 10 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 2 | 212,00 | |
| 705858 |
|
40 | 14 | 31 | 34 | 10 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 6 | 437,00 | |
| 705859 |
|
40 | 14 | 31 | 34 | 12 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 2 | 212,00 | |
| 705860 |
|
40 | 14 | 31 | 34 | 12 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 6 | 437,00 | |
| 705861 |
|
40 | 14 | 31 | 34 | 14 | 7,5 | 2,5 | 0,1 | 0,6 | 1.740 | 56 | 2 | 212,00 |
