Einsatzgebiet
Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187, wenn keine Korrosionsbeständigkeit gefordert ist.
Produktspezifikation

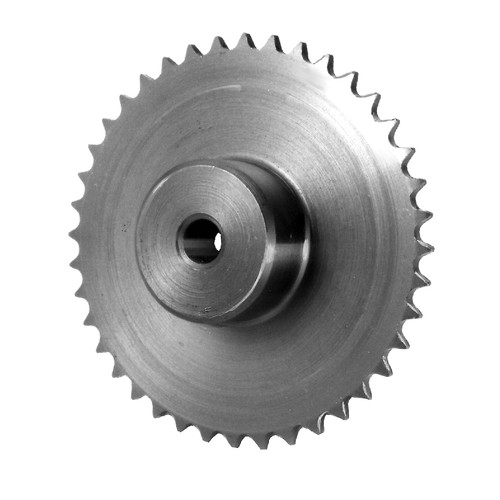

Stahl-Kettenrad mit einseitiger Nabe
Hauptabmessungen nach DIN 8192 (Zahnform DIN 8196).
Technische Spezifikation
Werkstoff: Stahl C43 (nicht rostfrei)
Bearbeitung:
Bohrungen: vorgebohrt
Zähne: gefräst, nicht gehärtet

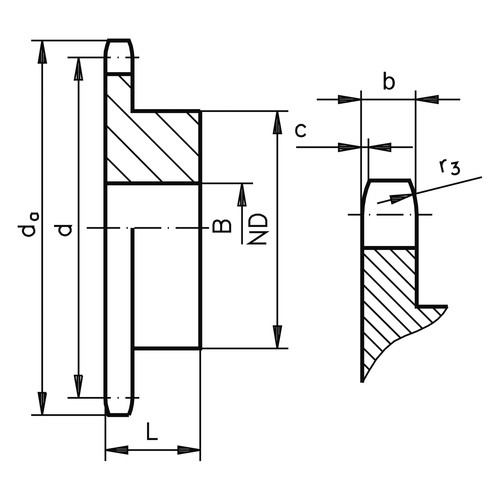

| Artikel | Bild | DIN ISO |
Teilung (p) mm
|
Zahnbreite (b) mm
|
c mm
|
r3 mm
| Zähne |
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Bohrung (B) mm
|
L mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
DIN ISO
|
Teilung (p) mm
|
Zahnbreite (b) mm
|
c mm
|
r3 mm
|
Zähne
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Bohrung (B) mm
|
L mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700237 |
|
04 | 6 | 2,6 | 0,7 | 6 | 8 | 18 | 15,67 | 9,8 | 5 | 10 | 6 | 5 | 33,00 | |
| 700238 |
|
04 | 6 | 2,6 | 0,7 | 6 | 8 | 18 | 15,67 | 9,8 | 5 | 10 | 6 | 10 | 54,00 | |
| 700239 |
|
04 | 6 | 2,6 | 0,7 | 6 | 10 | 21,7 | 19,42 | 13 | 6 | 10 | 10 | 5 | 33,00 | |
| 700240 |
|
04 | 6 | 2,6 | 0,7 | 6 | 10 | 21,7 | 19,42 | 13 | 6 | 10 | 10 | 10 | 54,00 | |
| 700241 |
|
04 | 6 | 2,6 | 0,7 | 6 | 11 | 23,6 | 21,3 | 14 | 6 | 10 | 12 | 5 | 33,00 | |
| 700242 |
|
04 | 6 | 2,6 | 0,7 | 6 | 11 | 23,6 | 21,3 | 14 | 6 | 10 | 12 | 10 | 54,00 | |
| 700243 |
|
04 | 6 | 2,6 | 0,7 | 6 | 12 | 25,4 | 23,18 | 16 | 6 | 10 | 17 | 5 | 38,00 | |
| 700244 |
|
04 | 6 | 2,6 | 0,7 | 6 | 12 | 25,4 | 23,18 | 16 | 6 | 10 | 17 | 10 | 59,00 | |
| 700245 |
|
04 | 6 | 2,6 | 0,7 | 6 | 13 | 27,3 | 25,05 | 18 | 6 | 10 | 19 | 5 | 38,00 | |
| 700246 |
|
04 | 6 | 2,6 | 0,7 | 6 | 13 | 27,3 | 25,05 | 18 | 6 | 10 | 19 | 10 | 59,00 | |
| 700247 |
|
04 | 6 | 2,6 | 0,7 | 6 | 14 | 29,2 | 26,96 | 20 | 6 | 10 | 24 | 5 | 38,00 | |
| 700248 |
|
04 | 6 | 2,6 | 0,7 | 6 | 14 | 29,2 | 26,96 | 20 | 6 | 10 | 24 | 10 | 65,00 | |
| 700249 |
|
04 | 6 | 2,6 | 0,7 | 6 | 15 | 31 | 28,86 | 20 | 6 | 10 | 25 | 5 | 43,00 | |
| 700250 |
|
04 | 6 | 2,6 | 0,7 | 6 | 15 | 31 | 28,86 | 20 | 6 | 10 | 25 | 10 | 65,00 | |
| 700251 |
|
04 | 6 | 2,6 | 0,7 | 6 | 16 | 33 | 30,76 | 20 | 8 | 13 | 33 | 5 | 43,00 | |
| 700252 |
|
04 | 6 | 2,6 | 0,7 | 6 | 16 | 33 | 30,76 | 20 | 8 | 13 | 33 | 10 | 70,00 | |
| 700253 |
|
04 | 6 | 2,6 | 0,7 | 6 | 17 | 35 | 32,65 | 20 | 8 | 13 | 35 | 5 | 49,00 | |
| 700254 |
|
04 | 6 | 2,6 | 0,7 | 6 | 17 | 35 | 32,65 | 20 | 8 | 13 | 35 | 10 | 69,00 | |
| 700255 |
|
04 | 6 | 2,6 | 0,7 | 6 | 18 | 36,9 | 34,55 | 20 | 8 | 13 | 37 | 5 | 49,00 | |
| 700256 |
|
04 | 6 | 2,6 | 0,7 | 6 | 18 | 36,9 | 34,55 | 20 | 8 | 13 | 37 | 10 | 75,00 | |
| 700257 |
|
04 | 6 | 2,6 | 0,7 | 6 | 20 | 40,7 | 38,34 | 20 | 8 | 13 | 42 | 5 | 54,00 | |
| 700258 |
|
04 | 6 | 2,6 | 0,7 | 6 | 20 | 40,7 | 38,34 | 20 | 8 | 13 | 42 | 10 | 81,00 | |
| 700259 |
|
04 | 6 | 2,6 | 0,7 | 6 | 21 | 42,6 | 40,25 | 25 | 8 | 13 | 56 | 5 | 54,00 | |
| 700260 |
|
04 | 6 | 2,6 | 0,7 | 6 | 21 | 42,6 | 40,25 | 25 | 8 | 13 | 56 | 10 | 86,00 | |
| 700261 |
|
04 | 6 | 2,6 | 0,7 | 6 | 22 | 44,5 | 42,16 | 25 | 8 | 13 | 60 | 5 | 54,00 |
