Einsatzgebiet
Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187, für übliche Anwendungen im Anlagen- und Maschinenbau sowie Modellbau.
Produktspezifikation

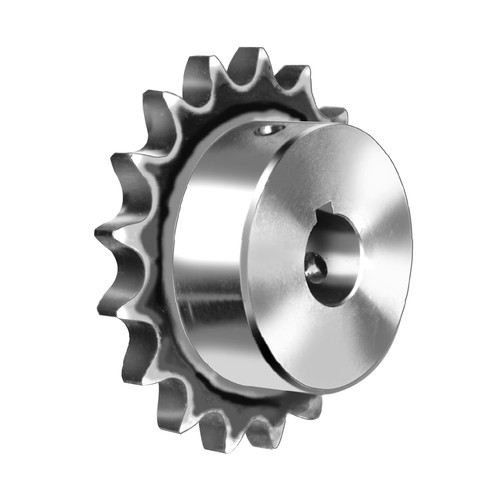

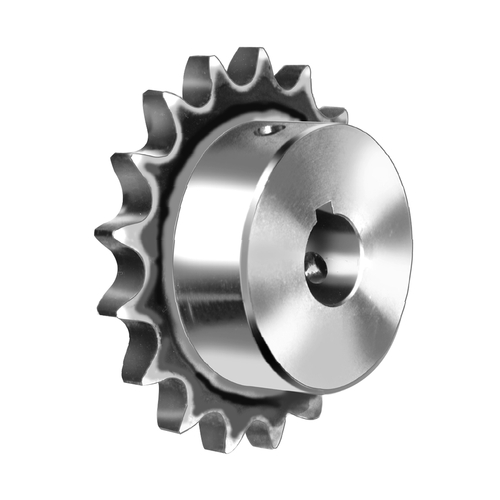

Einbaufertiges Kettenrad (für diverse Wellendurchmesser) mit einseitiger Nabe.
Hauptabmessungen nach DIN 8192 (Zahnform DIN 8196).
Mit Fertigbohrung, Passfedernut und Feststellgewinden.

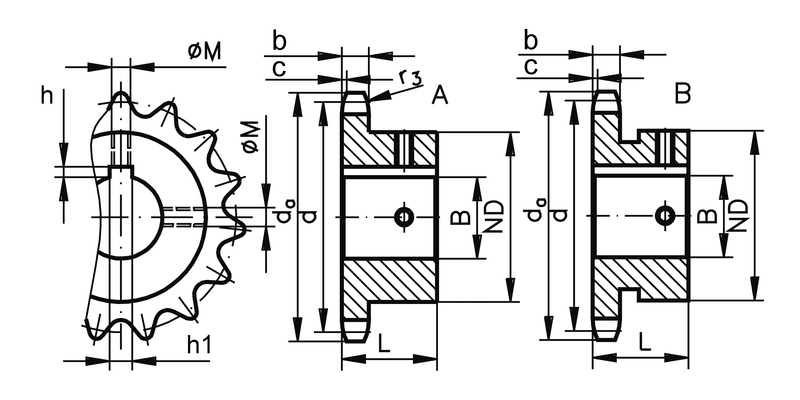

Kettenrad in zwei Varianten lieferbar:
Typ A: ohne Naben-Aussparung
Typ B: mit Naben-Aussparung
Technische Spezifikation
Werkstoff: Stahl C43 (nicht rostfrei)
Bearbeitung:
Bohrungen: Fertigbohrung H7
Zähne: gefräst und induktiv gehärtet (ca. HRC 50)
Nut: nach DIN 6885/1 auf Zahnspitze ausgerichtet
Anschluss-Art: zwei Stellschraubengewinde, einmal auf Nut ausgerichtet, einmal 90° versetzt.
Rauwert: 1,6 µm
Toleranz:
Ø-Bohrung: 12-18 mm: ±0,018; 19-30 mm: ±0,021; 32-50 mm: ±0,025
Nutbreite: 4-6 mm: ±0,030; 8-10 mm: ±0,036; 12-14 mm: ±0,043
Nuttiefe: 1,8-2,8 mm: ±0,10; 3,3-3,8 mm: ±0,20
| Artikel | Bild | DIN ISO |
Teilung (p) mm
|
Zahnbreite (b) mm
|
c mm
|
r3 mm
| Typ | Zähne |
Bohrung (B) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
L mm
|
h1 mm
|
h mm
| Schraubengröße |
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
DIN ISO
|
Teilung (p) mm
|
Zahnbreite (b) mm
|
c mm
|
r3 mm
|
Typ
|
Zähne
|
Bohrung (B) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
L mm
|
h1 mm
|
h mm
|
Schraubengröße
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700341 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 10 | 12 | 34,5 | 30,82 | 26 | 20 | 4 | 1,8 | M4 | 66 | 2 | 95,00 | |
| 700342 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 10 | 12 | 34,5 | 30,82 | 26 | 20 | 4 | 1,8 | M4 | 66 | 6 | 183,00 | |
| 700343 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 10 | 14 | 34,5 | 30,82 | 29 | 20 | 5 | 2,3 | M4 | 68 | 2 | 95,00 | |
| 700344 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 10 | 14 | 34,5 | 30,82 | 29 | 20 | 5 | 2,3 | M4 | 68 | 6 | 183,00 | |
| 700345 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 11 | 14 | 37,5 | 33,8 | 29 | 25 | 5 | 2,3 | M4 | 144 | 2 | 95,00 | |
| 700346 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 11 | 14 | 37,5 | 33,8 | 29 | 25 | 5 | 2,3 | M4 | 144 | 6 | 183,00 | |
| 700347 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 11 | 15 | 37,5 | 33,8 | 30 | 25 | 5 | 2,3 | M4 | 88 | 2 | 95,00 | |
| 700348 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 11 | 15 | 37,5 | 33,8 | 30 | 25 | 5 | 2,3 | M4 | 88 | 6 | 183,00 | |
| 700349 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 12 | 40,5 | 36,8 | 26 | 25 | 4 | 1,8 | M4 | 102 | 2 | 95,00 | |
| 700350 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 12 | 40,5 | 36,8 | 26 | 25 | 4 | 1,8 | M4 | 102 | 6 | 183,00 | |
| 700351 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 14 | 40,5 | 36,8 | 29 | 25 | 5 | 2,3 | M4 | 108 | 2 | 95,00 | |
| 700352 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 14 | 40,5 | 36,8 | 29 | 25 | 5 | 2,3 | M4 | 108 | 6 | 183,00 | |
| 700353 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 15 | 40,5 | 36,8 | 30 | 25 | 5 | 2,3 | M4 | 110 | 2 | 95,00 | |
| 700354 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | B | 12 | 15 | 40,5 | 36,8 | 30 | 25 | 5 | 2,3 | M4 | 110 | 6 | 183,00 | |
| 700355 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 13 | 14 | 43,5 | 39,8 | 28 | 25 | 5 | 2,3 | M4 | 116 | 2 | 100,00 | |
| 700356 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 13 | 14 | 43,5 | 39,8 | 28 | 25 | 5 | 2,3 | M4 | 116 | 6 | 188,00 | |
| 700357 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 13 | 15 | 43,5 | 39,8 | 28 | 25 | 5 | 2,3 | M4 | 110 | 2 | 100,00 | |
| 700358 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 13 | 15 | 43,5 | 39,8 | 28 | 25 | 5 | 2,3 | M4 | 110 | 6 | 188,00 | |
| 700359 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 14 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 144 | 2 | 100,00 | |
| 700360 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 14 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 144 | 6 | 188,00 | |
| 700361 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 15 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 140 | 2 | 100,00 | |
| 700362 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 15 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 140 | 6 | 188,00 | |
| 700363 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 16 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 134 | 2 | 100,00 | |
| 700364 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 14 | 16 | 46,5 | 42,8 | 31 | 25 | 5 | 2,3 | M4 | 134 | 6 | 188,00 | |
| 700365 |
|
06 B-1 | 9,5 | 5,3 | 1 | 10 | A | 15 | 14 | 49,5 | 45,81 | 34 | 25 | 5 | 2,3 | M4 | 174 | 2 | 100,00 |
