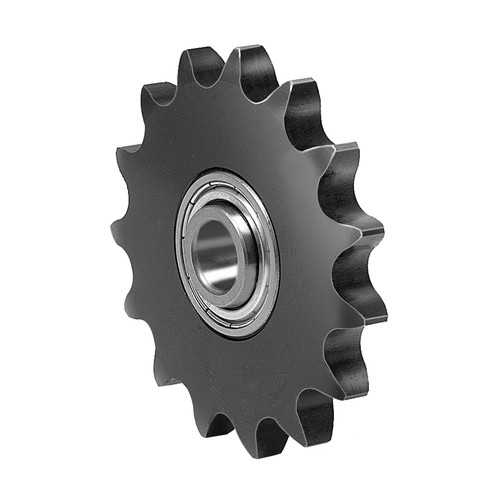

Kettenspannrad aus Stahl - mit Kugellager
Einsatzgebiet Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187. Als Umlenkräder... mehr
Einsatzgebiet
Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187. Als Umlenkräder oder als Spannräder in starren oder elastischen Kettenspannern. Für universelle Anwendungen, z.B. auch in Landmaschinen und Textilmaschinen.
Produktspezifikation
Einbaufertiges Kettenspannrad, komplett mit montiertem Kugellager.
Kugellager wartungsfrei.
Verlängerter Innenring ermöglicht eine einfache Montage an Maschinen.
Kugellager mit Lebensdauer-Fettfüllung und doppelter Dichtungsvorderkappe.
Technische Spezifikation
Werkstoff:
Kettenrad: Stahl C45, brüniert
Lager: Wälzlagerstahl
Temperaturbereich: -20 bis +120 °C

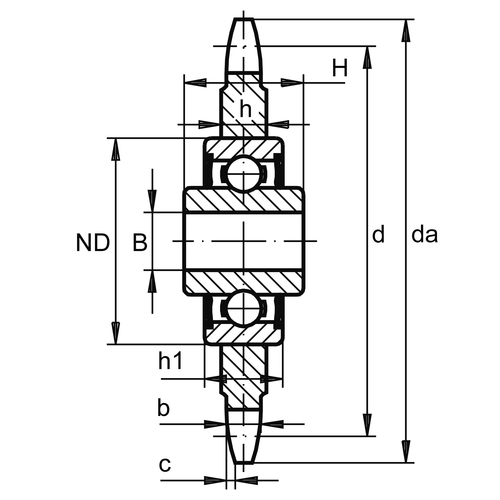

Artikel | Bild | DIN ISO |
Teilung (p) mm
| Zähne |
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Zahnbreite (b) mm
|
h mm
|
c mm
|
Bohrung (B)1 mm
|
Naben Ø (ND) mm
|
h1 mm
|
H mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
DIN ISO
|
Teilung (p) mm
|
Zähne
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Zahnbreite (b) mm
|
h mm
|
c mm
|
Bohrung (B)1 mm
|
Naben Ø (ND) mm
|
h1 mm
|
H mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
700595 |
|
05 B-1 | 8 | 23 | 62,2 | 58,75 | 2,8 | 7 | 0,8 | 16 | 40 | 12 | 18,3 | 125 | 2 | 58,00 | |
700596 |
|
05 B-1 | 8 | 23 | 62,2 | 58,75 | 2,8 | 7 | 0,8 | 16 | 40 | 12 | 18,3 | 125 | 6 | 135,00 | |
700597 |
|
06 B-1 | 9,5 | 21 | 68 | 63,9 | 5,3 | 5,3 | 1 | 16 | 40 | 12 | 18,3 | 145 | 2 | 54,00 | |
700598 |
|
06 B-1 | 9,5 | 21 | 68 | 63,9 | 5,3 | 5,3 | 1 | 16 | 40 | 12 | 18,3 | 145 | 6 | 129,00 | |
700599 |
|
081 | 12,7 | 18 | 78,9 | 73,14 | 3 | 7 | 1,3 | 16 | 40 | 12 | 18,3 | 170 | 2 | 58,00 | |
700600 |
|
081 | 12,7 | 18 | 78,9 | 73,14 | 3 | 7 | 1,3 | 16 | 40 | 12 | 18,3 | 170 | 6 | 135,00 | |
700601 |
|
083 | 12,7 | 18 | 78,9 | 73,14 | 4,5 | 7 | 1,3 | 16 | 40 | 12 | 18,3 | 195 | 2 | 58,00 | |
700602 |
|
083 | 12,7 | 18 | 78,9 | 73,14 | 4,5 | 7 | 1,3 | 16 | 40 | 12 | 18,3 | 195 | 6 | 135,00 | |
700603 |
|
08 B-1 | 12,7 | 18 | 77,8 | 73,14 | 7,2 | 7,2 | 1,3 | 16 | 40 | 12 | 18,3 | 210 | 2 | 58,00 | |
700604 |
|
08 B-1 | 12,7 | 18 | 77,8 | 73,14 | 7,2 | 7,2 | 1,3 | 16 | 40 | 12 | 18,3 | 210 | 6 | 135,00 |
Seite
[1] Toleranz: +0,26 / +0,13
