Spannelement - Standardausführung
Einsatzgebiet
Zur Komplettierung mit Kettenspannrad, Kettengleiter, Keilriemenscheibe oder Zahnriemenscheibe zu einer einbaufertigen Spanner-Einheit. Die effektive Konstruktion ist jedoch auch für anderweitige Anwendungen zur Federung und Schwingungsdämpfung verwendbar.
Produktspezifikation

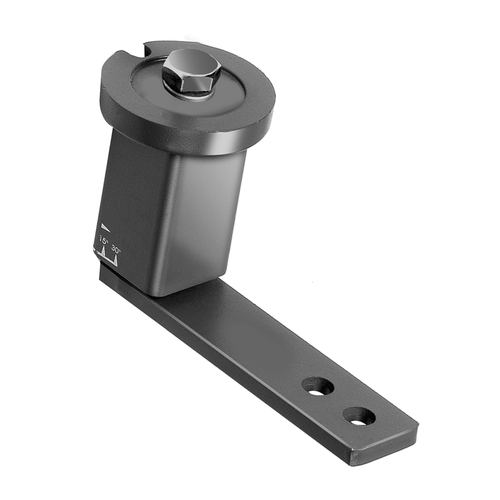

Torsions-Spannelement aus Metall mit integriertem Federkörper aus Gummi.
Lieferung mit einer verzinkten Schraube und Federring.
Technische Spezifikation
Werkstoff:
Gehäuse: Sinterstahl
Hebelarm: Stahl St52
Federkörper: aus hochelastischem, formbeständigen Naturgummi
Farbe: blau lackiert
Temperaturbereich: -40 bis +80 °C
Allgemeine Information
Spannelemente und Kettenräder ergeben einen kompletten einbaufertigen, kontinuierlich spannenden Torsions-Kettenspanner.
Geeignet zur Spannung herkömmlicher Ketten- und Riementriebe.
Verlängerung der Lebensdauer von Ketten- und Riementrieben um mindestens 30 % bei deutlicher Geräuschminderung.
Langer Spannweg, da der Hebelarm bis zu 30° vorgespannt werden kann.
Permanente Torsionskraft kompensiert automatisch die Kettenlängung.
Spannrad auf Kettenspur einstellbar.
Spanndruck stufenlos von „normal" bis „hart" einstellbar.
Für beide Spannrichtungen geeignet.
Spannelemente, Kettenräder und Spannrollen müssen separat bestellt werden
Geeignet für:
Kettenradsätze (Artikel 700613 ff)
Kettengleitersätze (Artikel 700621 ff)
Spannrollen für Zahnriemen (Artikel 702727 ff)
Größe 0:
Ø D: 35 mm
Länge: 90 mm
Vor-Spannkraft F: normal: 80 N, hart: 106 N
Spannkraft s: normal: 40 N; hart: 30 N
MA: 10 N/m
Gewicht: 0,2 kg
Größe 1:
Ø D: 45 mm
Länge: 112,5 mm
Vor-Spannkraft F: normal: 135 N, hart: 168 N
Spannkraft s: normal: 50 N; hart: 40 N
MA: 25 N/m
Gewicht: 0,4 kg
Größe 2:
Ø D: 58 mm
Länge: 115 mm
Vor-Spannkraft F: normal: 350 N, hart: 437 N
Spannkraft s: normal: 50 N; hart: 40 N
MA: 49 N/m
Gewicht: 0,6 kg
Größe 3:
Ø D: 78 mm
Länge: 155 mm
Vor-Spannkraft F: normal: 800 N, hart: 1040 N
Spannkraft s: normal: 65 N; hart: 50 N
MA: 86 N/m
Gewicht: 1,7 kg

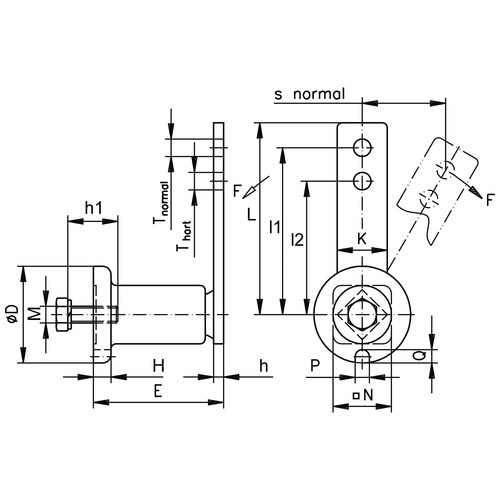

Artikel | Bild | Größe |
E mm
|
H mm
|
h mm
|
h1 mm
| Gewinde (M) |
l1 mm
|
l2 mm
|
K mm
|
N mm
|
L mm
|
P mm
|
Q mm
|
T mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Größe
|
E mm
|
H mm
|
h mm
|
h1 mm
|
Gewinde (M)
|
l1 mm
|
l2 mm
|
K mm
|
N mm
|
L mm
|
P mm
|
Q mm
|
T mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
700625 |
|
0 | 51 +1/-0.5 | 6 | 5 | 20 | M6 | 80 | 60 | 20 | 22 | 90 | 8 | 5 | 8,5 | 1 | 54,00 | |
700626 |
|
0 | 51 +1/-0.5 | 6 | 5 | 20 | M6 | 80 | 60 | 20 | 22 | 90 | 8 | 5 | 8,5 | 3 | 119,00 | |
700627 |
|
1 | 64 +1/-0.5 | 8 | 5 | 25 | M8 | 100 | 80 | 25 | 30 | 112,5 | 8,5 | 6 | 10,5 | 1 | 63,00 | |
700628 |
|
1 | 64 +1/-0.5 | 8 | 5 | 25 | M8 | 100 | 80 | 25 | 30 | 112,5 | 8,5 | 6 | 10,5 | 3 | 142,00 | |
700629 |
|
2 | 79 +1.5/-0.5 | 10,5 | 7 | 30 | M10 | 100 | 80 | 30 | 35 | 115 | 8,5 | 8 | 10,5 | 1 | 78,00 | |
700630 |
|
2 | 79 +1.5/-0.5 | 10,5 | 7 | 30 | M10 | 100 | 80 | 30 | 35 | 115 | 8,5 | 8 | 10,5 | 3 | 174,00 | |
702735 |
|
3 | 108 +2/-0.5 | 15 | 8 | 40 | M12 | 130 | 100 | 50 | 52 | 155 | 10,5 | 10 | 12,5 | 1 | 129,00 | |
702736 |
|
3 | 108 +2/-0.5 | 15 | 8 | 40 | M12 | 130 | 100 | 50 | 52 | 155 | 10,5 | 10 | 12,5 | 3 | 286,00 |
