Spannelement - verzinkt und ölbeständig
Einsatzgebiet
Zur Komplettierung zu einer einbaufertigen Spanner-Einheit. Die effektive Konstruktion ist jedoch auch für anderweitige Anwendungen zur Federung und Schwingungsdämpfung verwendbar. Geeignet für den Betrieb im Freien, z.B. in Baumaschinen oder im Ölbad in Getriebekästen.
Produktspezifikation

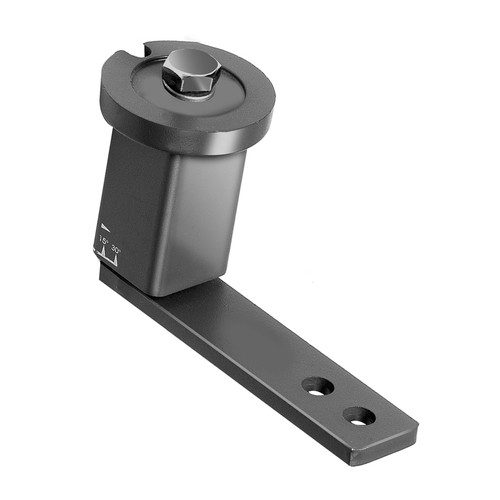

Torsions-Spannelement aus Metall mit integriertem mineralölbeständigem synthetischem Federkörper.
Aufbau entspricht der Standardausführung, jedoch galvanisch verzinkt.
Spannelemente sind durch einen gelben Punkt auf dem Hebelarm gekennzeichnet.
Technische Spezifikation
Werkstoff:
Gehäuse: Sinterstahl verzinkt
Hebelarm: Stahl St52 verzinkt
Federkörper: Synthetik-Gummi, öl- und formbeständig
Temperaturbereich: -40 bis +80 °C
Allgemeine Information
Spannelemente und Kettenräder ergeben einen kompletten einbaufertigen, kontinuierlich spannenden Torsions-Kettenspanner.
Geeignet zur Spannung herkömmlicher Ketten- und Riementriebe.
Verlängerung der Lebensdauer von Ketten- und Riementrieben um mindestens 30 % bei deutlicher Geräuschminderung.
Langer Spannweg, da der Hebelarm bis zu 30° vorgespannt werden kann.
Permanente Torsionskraft kompensiert automatisch die Kettenlängung.
Spannrad auf Kettenspur einstellbar.
Spanndruck stufenlos von „normal" bis „hart" einstellbar.
Für beide Spannrichtungen geeignet.
Spannelemente, Kettenräder und Spannrollen müssen separat bestellt werden
Geeignet für:
Kettenradsätze (Artikel 700613 ff)
Kettengleitersätze (Artikel 700621 ff)
Spannrollen für Zahnriemen (Artikel 702727 ff)
Größe 0:
Ø D: 35 mm
Länge: 90 mm
Vor-Spannkraft F: normal: 80 N, hart: 106 N
Spannkraft s: normal: 40 N; hart: 30 N
MA: 10 N/m
Gewicht: 0,2 kg
Größe 1:
Ø D: 45 mm
Länge: 112,5 mm
Vor-Spannkraft F: normal: 135 N, hart: 168 N
Spannkraft s: normal: 50 N; hart: 40 N
MA: 25 N/m
Gewicht: 0,4 kg
Größe 2:
Ø D: 58 mm
Länge: 115 mm
Vor-Spannkraft F: normal: 350 N, hart: 437 N
Spannkraft s: normal: 50 N; hart: 40 N
MA: 49 N/m
Gewicht: 0,6 kg
Größe 3:
Ø D: 78 mm
Länge: 155 mm
Vor-Spannkraft F: normal: 800 N, hart: 1040 N
Spannkraft s: normal: 65 N; hart: 50 N
MA: 86 N/m
Gewicht: 1,7 kg

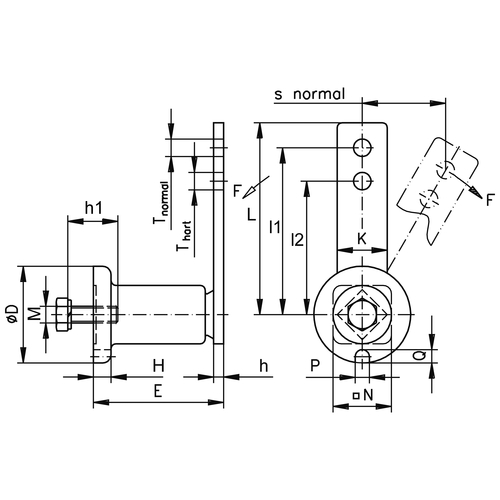

Artikel | Bild | Größe |
E mm
|
Höhe mm
|
h mm
|
h1 mm
| Gewinde (M) |
l1 mm
|
l2 mm
|
K mm
|
N mm
|
L mm
|
P mm
|
Q mm
|
T mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Größe
|
E mm
|
Höhe mm
|
h mm
|
h1 mm
|
Gewinde (M)
|
l1 mm
|
l2 mm
|
K mm
|
N mm
|
L mm
|
P mm
|
Q mm
|
T mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
700631 |
|
0 | 51 +1/-0.5 | 6 | 5 | 20 | M6 | 80 | 60 | 20 | 22 | 90 | 8 | 5 | 8,5 | 1 | 63,00 | |
700632 |
|
0 | 51 +1/-0.5 | 6 | 5 | 20 | M6 | 80 | 60 | 20 | 22 | 90 | 8 | 5 | 8,5 | 3 | 142,00 | |
700633 |
|
1 | 64 +1/-0.5 | 8 | 5 | 25 | M8 | 100 | 80 | 25 | 30 | 112,5 | 8,5 | 6 | 10,5 | 1 | 78,00 | |
700634 |
|
1 | 64 +1/-0.5 | 8 | 5 | 25 | M8 | 100 | 80 | 25 | 30 | 112,5 | 8,5 | 6 | 10,5 | 3 | 174,00 | |
700635 |
|
2 | 79 +1.5/-0.5 | 10,5 | 7 | 30 | M10 | 100 | 80 | 30 | 35 | 115 | 8,5 | 8 | 10,5 | 1 | 93,00 | |
700636 |
|
2 | 79 +1.5/-0.5 | 10,5 | 7 | 30 | M10 | 100 | 80 | 30 | 35 | 115 | 8,5 | 8 | 10,5 | 3 | 203,00 |
