Verschlussglied für Einfach-Rollenkette - nicht rostfrei
Produktspezifikation
Ausführungen:

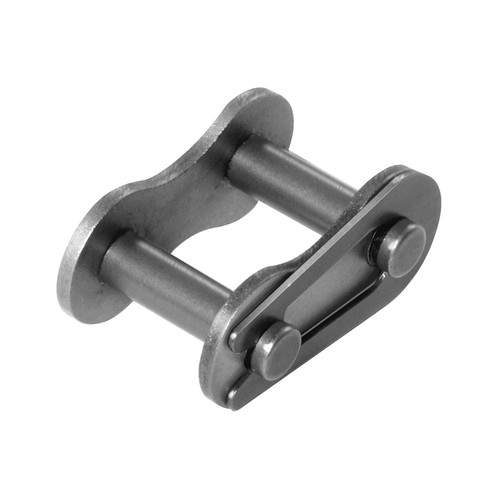

a) Steckglied mit Federverschluss: Nr. 11/E

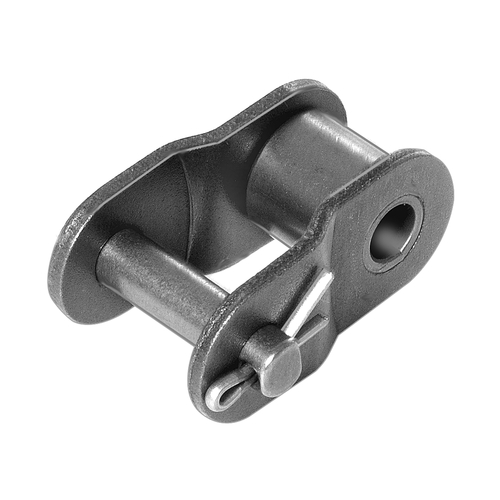

b) Gekröpftes Glied mit Splintverschluss: Nr. 12/L

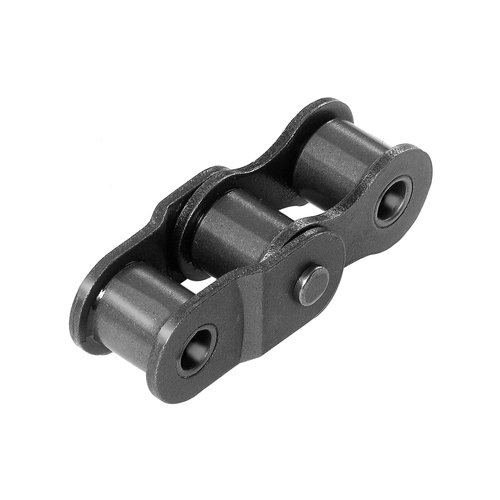

c) Gekröpftes Doppelglied: Nr. 15/C
Technische Spezifikation
Werkstoff: Hochwertige Spezial-Kettenstähle
Abmessungen: nach DIN ISO 606 / DIN 8187
Allgemeine Information
Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.
Nicht rostfreie Ketten zur allgemeinen Verwendung im Anlagen- und Maschinenbau sowie Modellbau.
Rostfreie Ketten speziell für Nahrungsmittelbetriebe, zur Verwendung im Freien.
Spezial-Ketten mit einteiligen Innengliedern und Edelstahl-Außengliedern, wenn geringes Gewicht und/oder besonders hohe Sauberkeit gefordert ist.
Ketten DIN ISO 606 / DIN 8187 - nicht rostfrei - können anhand des Leistungsdiagramms ausgewählt werden. Die rostfreien Ketten sind anhand der Bruchkraft bzw. Arbeitsbelastung auszuwählen. Die Bruchkraft sollte nur zu einem Sechstel ausgenutzt werden, um vorzeitige Längung zu vermeiden. Die auftretende Arbeitsbelastung ist noch mit einem Betriebsfaktor für die Stoßbelastung zu versehen (Betriebsfaktoren und Hinweise zur Auslegung im Internet).
Auch für gering belastete Antriebe sind nach Möglichkeit die häufig verwendeten Kettengrößen 06 B-1 und 08 B-1 zu bevorzugen, da kleinere Ketten hochpreisiger sind.
Die schmalen Ausführungen 081 und 083 werden seltener verwendet. Hierzu sind lagermäßig nur Kunststoff-Kettenräder erhältlich.
Kettenräder müssen fluchten (exakt ausgerichtet sein).
Kettenspannung muss eingestellt werden (bei üblichen Anwendungen sollte der Kettendurchhang im Leertrumm ca. 2 % des Achsabstandes betragen).
Bei Rollenketten ist eine Schmierung erforderlich (permanent oder in Intervallen).
Eine gerade Gliederzahl (inkl. Verschlussglied) ist zu bevorzugen. Bei ungerader Gliederzahl ist ein Kröpfglied erforderlich. Dabei reduziert sich die Belastbarkeit um 20 %.
Artikel | Bild | Verschlussart | DIN ISO |
Teilung (p) mm
|
Innere Breite (b1) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Verschlussart
|
DIN ISO
|
Teilung (p) mm
|
Innere Breite (b1) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|
700012 |
|
11/E | 04 | 6 | 2,8 | 0,6 | 2 | 7,00 | |
700013 |
|
11/E | 04 | 6 | 2,8 | 0,6 | 6 | 13,00 | |
700014 |
|
11/E | 05 B-1 | 8 | 3 | 2 | 2 | 7,00 | |
700015 |
|
11/E | 05 B-1 | 8 | 3 | 2 | 6 | 13,00 | |
700016 |
|
11/E | 06 B-1 | 9,5 | 5,6 | 4 | 2 | 5,00 | |
700017 |
|
11/E | 06 B-1 | 9,5 | 5,6 | 4 | 6 | 10,00 | |
700018 |
|
11/E | 081 | 12,7 | 3,2 | 4 | 2 | 5,00 | |
700019 |
|
11/E | 081 | 12,7 | 3,2 | 4 | 6 | 7,00 | |
700020 |
|
11/E | 083 | 12,7 | 4,8 | 5 | 2 | 11,00 | |
700021 |
|
11/E | 083 | 12,7 | 4,8 | 5 | 6 | 26,00 | |
700022 |
|
11/E | 08 B-1 | 12,7 | 7,9 | 9 | 2 | 5,00 | |
700023 |
|
11/E | 08 B-1 | 12,7 | 7,9 | 9 | 6 | 10,00 | |
7000241 |
|
12/L | 06 B-1 | 9,5 | 5,6 | 4 | 2 | 7,00 | |
7000251 |
|
12/L | 06 B-1 | 9,5 | 5,6 | 4 | 6 | 13,00 | |
7000261 |
|
12/L | 081 | 12,7 | 3,2 | 4 | 2 | 7,00 | |
7000271 |
|
12/L | 081 | 12,7 | 3,2 | 4 | 6 | 17,00 | |
7000281 |
|
12/L | 083 | 12,7 | 4,8 | 6 | 2 | 20,00 | |
7000291 |
|
12/L | 083 | 12,7 | 4,8 | 6 | 6 | 45,00 | |
7000301 |
|
12/L | 08 B-1 | 12,7 | 7,9 | 9 | 2 | 9,00 | |
7000311 |
|
12/L | 08 B-1 | 12,7 | 7,9 | 9 | 6 | 17,00 | |
7000321 |
|
15/C | 04 | 6 | 2,8 | 1,4 | 2 | 13,00 | |
7000331 |
|
15/C | 04 | 6 | 2,8 | 1,4 | 6 | 29,00 | |
7000341 |
|
15/C | 05 B-1 | 8 | 3 | 2 | 2 | 13,00 | |
7000351 |
|
15/C | 05 B-1 | 8 | 3 | 2 | 6 | 29,00 | |
7000361 |
|
15/C | 06 B-1 | 9,5 | 5,6 | 9 | 2 | 9,00 |
