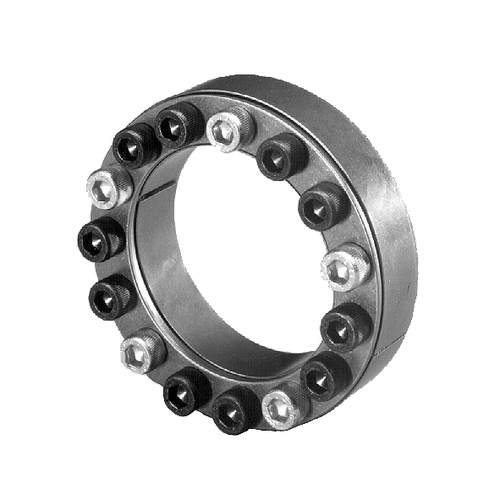

Spannsatz COM - Edelstahl rostfrei, Ausführung A
Einsatzgebiet Zur Befestigung einer Nabe (z.B. Keilriemenscheibe) auf einer runden Welle... mehr
Einsatzgebiet
Zur Befestigung einer Nabe (z.B. Keilriemenscheibe) auf einer runden Welle (ohne Passfedernut) zur Übertragung niedriger Drehmomente.
Produktspezifikation
Spannsatz einbaufertig aus Edelstahl rostfrei.
Geeignet für große Nabendurchmesser.
Nicht selbstzentrierend (Zentrierung erfordert sehr sorgfältigen Einbau).
Montage und Demontage ohne Spezialwerkzeug.
Technische Spezifikation
Werkstoff:
Gehäuse: Edelstahl 1.4057
Schrauben: Edelstahl (DIN 912)
Größen: 20 x 47 bis 50 x 80 mm (innerer x äußerer Durchmesser).
Toleranz:
Wellen: h9
Naben: H9
Rautiefe: <10 µm
Artikel | Bild |
übertr. Drehmoment1 Nm
|
übertr. Axialkraft2 kN
|
Flächenanpressung Welle N/mm²
|
Flächenanpressung Nabe N/mm²
|

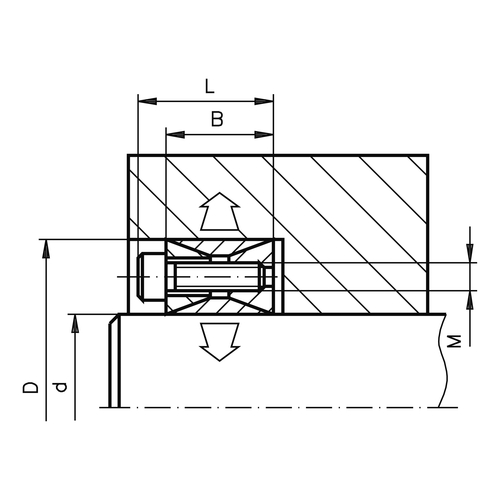

d mm
|
D mm
|
B mm
| Schraubengröße3 |
Anzugsmoment Schrauben Nm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
übertr. Drehmoment1 Nm
|
übertr. Axialkraft2 kN
|
Flächenanpressung Welle N/mm²
|
Flächenanpressung Nabe N/mm²
|
d mm
|
D mm
|
B mm
|
Schraubengröße3
|
Anzugsmoment Schrauben Nm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
705715 |
|
110 | 11 | 133 | 57 | 20 | 47 | 20 | M6 | 8 | 210 | 1 | 195,00 | |
705716 |
|
110 | 11 | 133 | 57 | 20 | 47 | 20 | M6 | 8 | 210 | 3 | 424,00 | |
705717 |
|
120 | 11 | 121 | 57 | 22 | 47 | 20 | M6 | 8 | 200 | 1 | 251,00 | |
705718 |
|
120 | 11 | 121 | 57 | 22 | 47 | 20 | M6 | 8 | 200 | 3 | 530,00 | |
705719 |
|
150 | 12 | 125 | 60 | 24 | 50 | 20 | M6 | 8 | 220 | 1 | 268,00 | |
705720 |
|
150 | 12 | 125 | 60 | 24 | 50 | 20 | M6 | 8 | 220 | 3 | 565,00 | |
705721 |
|
155 | 12 | 120 | 60 | 25 | 50 | 20 | M6 | 8 | 220 | 1 | 238,00 | |
705722 |
|
155 | 12 | 120 | 60 | 25 | 50 | 20 | M6 | 8 | 220 | 3 | 517,00 | |
705723 |
|
170 | 12 | 107 | 55 | 28 | 55 | 20 | M6 | 8 | 270 | 1 | 294,00 | |
705724 |
|
170 | 12 | 107 | 55 | 28 | 55 | 20 | M6 | 8 | 270 | 3 | 620,00 | |
705725 |
|
185 | 12 | 100 | 55 | 30 | 55 | 20 | M6 | 8 | 250 | 1 | 229,00 | |
705726 |
|
185 | 12 | 100 | 55 | 30 | 55 | 20 | M6 | 8 | 250 | 3 | 498,00 |
Seite
[1] Bei Axialkraft = 0 [2] bei Drehmoment = 0 [3] Spannschrauben DIN 912
