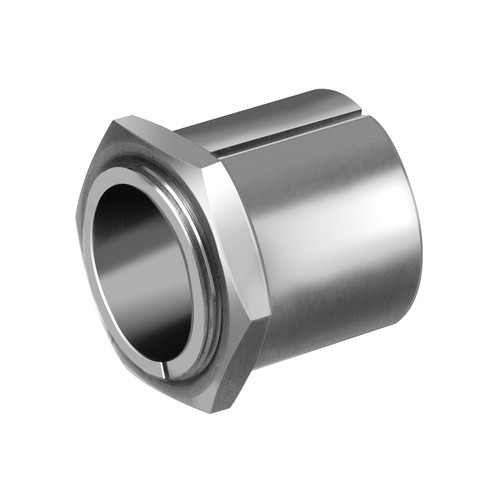

Spannsatz SIG - Edelstahl rostfrei
Einsatzgebiet Zur Befestigung eines Antriebsrades auf einer runden Welle (ohne Passfedernut)... mehr
Einsatzgebiet
Zur Befestigung eines Antriebsrades auf einer runden Welle (ohne Passfedernut) zur Übertragung niedriger Drehmomente.
Produktspezifikation
Spannsatz einbaufertig aus Edelstahl rostfrei.
Besonders dünnwandig für kleine Nabendurchmesser, für Wellendurchmesser von 4 bis 20 mm.
Minimaler Platzbedarf.
Selbstzentrierend, mit sehr gutem Rundlauf.
Demontage mittels Abziehwerkzeug.
Technische Spezifikation
Werkstoff: Edelstahl 1.4301
Ausführung: mit Sechskantmutter
Größen: 4 x 8 bis 20 x 28 mm (innerer x äußerer Durchmesser)
Toleranz:
Rundlauf: ±0,01 mm
Welle: h7
Naben: H7
Rautiefe: <10 µm

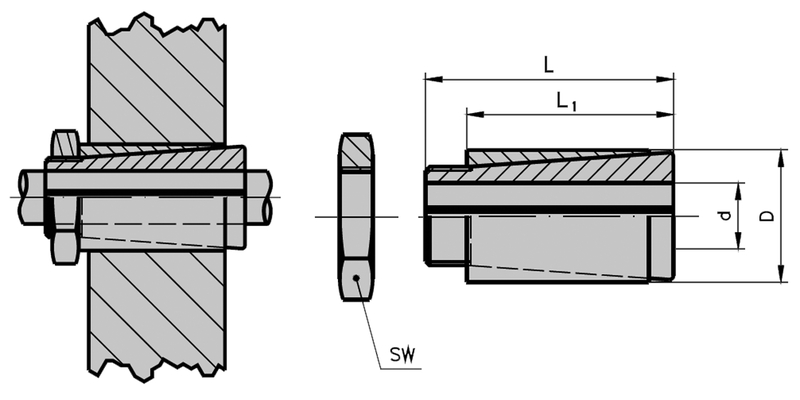

| Artikel | Bild | für Gewinde |
SW mm
|
übertr. Drehmoment Nm
|
Anzugsmoment Nm
|
d mm
|
D1 mm
|
L mm
|
L1 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
für Gewinde
|
SW mm
|
übertr. Drehmoment Nm
|
Anzugsmoment Nm
|
d mm
|
D1 mm
|
L mm
|
L1 mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 705753 |
|
M6 x 0,5 | 8 | 3 | 4 | 4 | 8 | 15 | 12,5 | 3,8 | 5 | 289,00 | |
| 705754 |
|
M6 x 0,5 | 8 | 3 | 4 | 4 | 8 | 15 | 12,5 | 3,8 | 10 | 439,00 | |
| 705755 |
|
M8 x 0,5 | 10 | 4 | 5 | 5 | 10 | 15 | 12,5 | 6,5 | 5 | 289,00 | |
| 705756 |
|
M8 x 0,5 | 10 | 4 | 5 | 5 | 10 | 15 | 12,5 | 6,5 | 10 | 439,00 | |
| 705757 |
|
M8 x 0,5 | 10 | 7 | 8 | 6 | 10 | 15 | 12,5 | 5,3 | 5 | 289,00 | |
| 705758 |
|
M8 x 0,5 | 10 | 7 | 8 | 6 | 10 | 15 | 12,5 | 5,3 | 10 | 439,00 | |
| 705759 |
|
M8 x 0,5 | 10 | 7 | 8 | 6,35 | 10 | 15 | 12,5 | 5 | 5 | 289,00 | |
| 705760 |
|
M8 x 0,5 | 10 | 7 | 8 | 6,35 | 10 | 15 | 12,5 | 5 | 10 | 439,00 | |
| 705761 |
|
M10 x 0,75 | 12 | 8 | 9 | 7 | 12 | 15 | 12 | 6,3 | 5 | 311,00 | |
| 705762 |
|
M10 x 0,75 | 12 | 8 | 9 | 7 | 12 | 15 | 12 | 6,3 | 10 | 466,00 | |
| 705763 |
|
M12 x 1 | 16 | 14 | 15 | 8 | 14 | 22 | 19 | 17,5 | 5 | 311,00 | |
| 705764 |
|
M12 x 1 | 16 | 14 | 15 | 8 | 14 | 22 | 19 | 17,5 | 10 | 466,00 | |
| 705765 |
|
M12 x 1 | 16 | 14 | 15 | 9 | 14 | 22 | 19 | 15 | 5 | 316,00 | |
| 705766 |
|
M12 x 1 | 16 | 14 | 15 | 9 | 14 | 22 | 19 | 15 | 10 | 471,00 | |
| 705767 |
|
M12 x 1 | 16 | 14 | 15 | 9,52 | 14 | 22 | 19 | 12,8 | 5 | 316,00 | |
| 705768 |
|
M12 x 1 | 16 | 14 | 15 | 9,52 | 14 | 22 | 19 | 12,8 | 10 | 471,00 | |
| 705769 |
|
M15 x 1 | 18 | 18 | 19 | 10 | 17 | 22 | 18,5 | 29 | 5 | 359,00 | |
| 705770 |
|
M15 x 1 | 18 | 18 | 19 | 10 | 17 | 22 | 18,5 | 29 | 10 | 535,00 | |
| 705771 |
|
M15 x 1 | 18 | 18 | 19 | 11 | 17 | 22 | 18,5 | 28 | 5 | 364,00 | |
| 705772 |
|
M15 x 1 | 18 | 18 | 19 | 11 | 17 | 22 | 18,5 | 28 | 10 | 546,00 | |
| 705773 |
|
M15 x 1 | 18 | 18 | 19 | 12 | 17 | 22 | 18,5 | 26,2 | 2 | 148,00 | |
| 705774 |
|
M15 x 1 | 18 | 18 | 19 | 12 | 17 | 22 | 18,5 | 26,2 | 6 | 341,00 | |
| 705775 |
|
M17 x 1 | 20 | 24 | 25 | 14 | 20 | 28 | 23 | 35,3 | 2 | 148,00 | |
| 705776 |
|
M17 x 1 | 20 | 24 | 25 | 14 | 20 | 28 | 23 | 35,3 | 6 | 341,00 | |
| 705777 |
|
M17 x 1 | 20 | 24 | 25 | 15 | 20 | 28 | 23 | 36,4 | 2 | 148,00 |
