Stirnzahnrad aus Kunststoff (gefräst) - Modul 0,5-2,0
Einsatzgebiet
Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik
Produktspezifikation
Formgenaue Zahnräder für mittlere Belastungen, wenn niedriges Gewicht und/oder hohe chemische Beständigkeit gefordert ist.

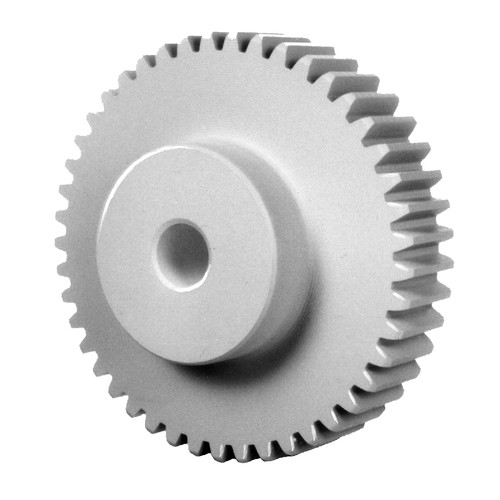

Stirnzahnrad mit einseitiger Nabe und gerader Verzahnung aus Kunststoff.
Gute mechanische Festigkeitswerte.
Guter Gleitreibungskoeffizient.
Hohe Steifheit und Härte.
Gute Temperaturbeständigkeit.
Nicht feuerfest und hydrolysebeständig.
Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz auch unter Wasser.
Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen und Ester. Nicht beständig gegenüber heißem Wasser / Waschlaugen.
Technische Spezifikation
Werkstoff: POM (Polyacetal, Polyoxymethylen)
Farbe: weiß
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 10d25 DIN 58405
Dichte: 1,41 g/cm3
Reißdehnung: 25 - 40 %
E-Modul: 3.100 N/mm2
Max. Temperatur: +100 °C, kurzzeitig +160 °C
Wasseraufnahme: 0,5 % Cws. (sättig.)

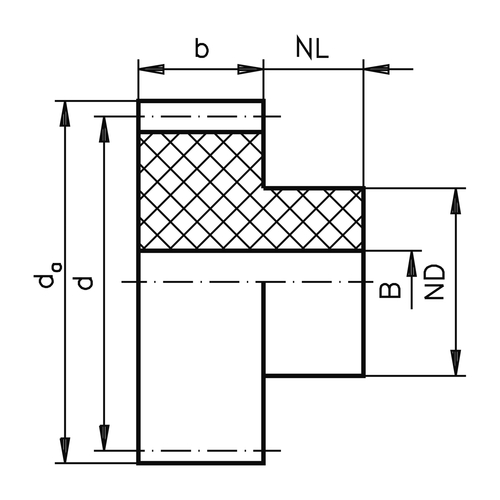

Artikel | Bild | Modul | Zähne |
zul. MD Ncm
|
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)1 mm
|
Zahnbreite (b) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zähne
|
zul. MD Ncm
|
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)1 mm
|
Zahnbreite (b) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
703093 |
|
0,5 | 10 | 0,7 | 4 | 3,5 | 2 | 4 | 6 | 5 | 0,12 | 5 | 91,00 | |
703094 |
|
0,5 | 10 | 0,7 | 4 | 3,5 | 2 | 4 | 6 | 5 | 0,12 | 10 | 145,00 | |
703095 |
|
0,5 | 12 | 1 | 4 | 4 | 2 | 4 | 7 | 6 | 0,18 | 5 | 91,00 | |
703096 |
|
0,5 | 12 | 1 | 4 | 4 | 2 | 4 | 7 | 6 | 0,18 | 10 | 145,00 | |
703097 |
|
0,5 | 13 | 1,2 | 4 | 5 | 2 | 4 | 7,5 | 6,5 | 0,25 | 5 | 150,00 | |
703098 |
|
0,5 | 13 | 1,2 | 4 | 5 | 2 | 4 | 7,5 | 6,5 | 0,25 | 10 | 231,00 | |
703099 |
|
0,5 | 14 | 1,3 | 4 | 5 | 2 | 4 | 8 | 7 | 0,28 | 5 | 145,00 | |
703100 |
|
0,5 | 14 | 1,3 | 4 | 5 | 2 | 4 | 8 | 7 | 0,28 | 10 | 225,00 | |
703101 |
|
0,5 | 15 | 1,5 | 4 | 6 | 3 | 4 | 8,5 | 7,5 | 0,28 | 5 | 145,00 | |
703102 |
|
0,5 | 15 | 1,5 | 4 | 6 | 3 | 4 | 8,5 | 7,5 | 0,28 | 10 | 225,00 | |
703103 |
|
0,5 | 16 | 1,6 | 4 | 6 | 3 | 4 | 9 | 8 | 0,34 | 5 | 145,00 | |
703104 |
|
0,5 | 16 | 1,6 | 4 | 6 | 3 | 4 | 9 | 8 | 0,34 | 10 | 231,00 | |
703105 |
|
0,5 | 17 | 1,7 | 4 | 6 | 3 | 4 | 9,5 | 8,5 | 0,36 | 5 | 145,00 | |
703106 |
|
0,5 | 17 | 1,7 | 4 | 6 | 3 | 4 | 9,5 | 8,5 | 0,36 | 10 | 231,00 | |
703107 |
|
0,5 | 18 | 1,9 | 4 | 6 | 3 | 4 | 10 | 9 | 0,42 | 5 | 145,00 | |
703108 |
|
0,5 | 18 | 1,9 | 4 | 6 | 3 | 4 | 10 | 9 | 0,42 | 10 | 231,00 | |
703109 |
|
0,5 | 20 | 2,5 | 4 | 8 | 3 | 4 | 11 | 10 | 0,63 | 5 | 91,00 | |
703110 |
|
0,5 | 20 | 2,5 | 4 | 8 | 3 | 4 | 11 | 10 | 0,63 | 10 | 150,00 | |
703111 |
|
0,5 | 21 | 2,8 | 4 | 8 | 3 | 4 | 11,5 | 10,5 | 0,66 | 5 | 150,00 | |
703112 |
|
0,5 | 21 | 2,8 | 4 | 8 | 3 | 4 | 11,5 | 10,5 | 0,66 | 10 | 236,00 | |
703113 |
|
0,5 | 22 | 3,2 | 4 | 8 | 3 | 4 | 12 | 11 | 0,71 | 5 | 150,00 | |
703114 |
|
0,5 | 22 | 3,2 | 4 | 8 | 3 | 4 | 12 | 11 | 0,71 | 10 | 236,00 | |
703115 |
|
0,5 | 23 | 3,5 | 4 | 8 | 3 | 4 | 12,5 | 11,5 | 0,8 | 5 | 140,00 | |
703116 |
|
0,5 | 23 | 3,5 | 4 | 8 | 3 | 4 | 12,5 | 11,5 | 0,8 | 10 | 225,00 | |
703117 |
|
0,5 | 24 | 3,9 | 4 | 8 | 3 | 4 | 13 | 12 | 0,8 | 5 | 91,00 |
