Stirnzahnrad aus Kunststoff (gespritzt) - Modul 0,5-2,0
Einsatzgebiet
Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik
Produktspezifikation
Zahnräder für geringe bis mittlere Belastung, wenn niedriges Gewicht und/oder hohe chemische Beständigkeit gefordert ist.

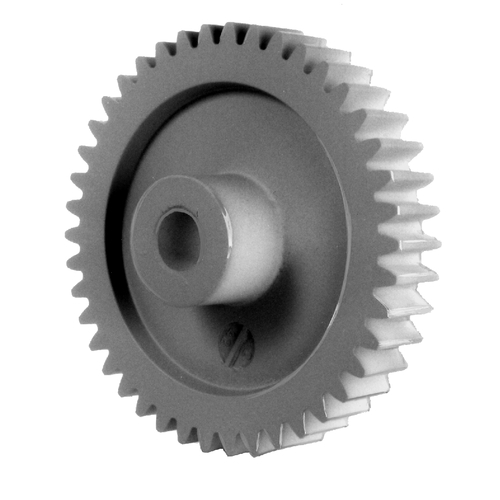

Stirnzahnrad mit einseitiger Nabe und gerader Verzahnung aus Kunststoff.
Gute mechanische Festigkeitswerte.
Guter Gleitreibungskoeffizient.
Hohe Steifheit und Härte.
Gute Temperaturbeständigkeit.
Nicht feuerfest und hydrolysebeständig.
Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz, auch unter Wasser.
Spritzgussteile aus Acetalharz weisen im Inneren fertigungsbedingt Lunkerstellen auf und sollten daher nur geringfügig aufgebohrt werden.
Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen, Ester und heißem Wasser/ Waschlaugen.
Technische Spezifikation
Werkstoff: Acetalharz gespritzt
Verzahnung:
Art: gerade verzahnt, Eingriffswinkel 20°
Qualität: 12 DIN 3962
Bohrung: spanabhebend bearbeitet
Dichte: 1,41 g/cm3
Reißdehnung: 40 %
E-Modul: 3.100 N/mm2
Max. Temperatur: +100 °C, kurzzeitig +140 °C

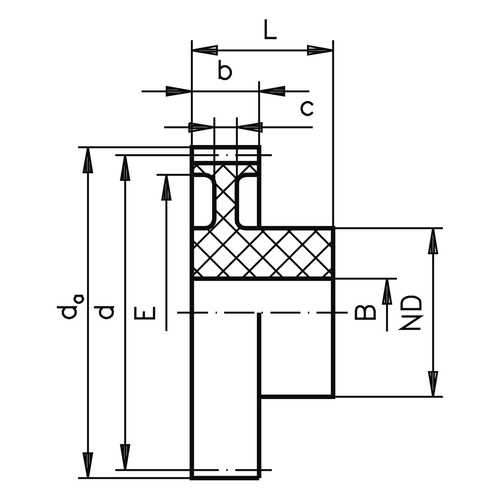

Artikel | Bild | Modul | Zähne |
Zahnbreite (b) mm
|
zul. MD Ncm
|
Naben Ø (ND) mm
|
E mm
|
L mm
|
c mm
|
Bohrung (B) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zähne
|
Zahnbreite (b) mm
|
zul. MD Ncm
|
Naben Ø (ND) mm
|
E mm
|
L mm
|
c mm
|
Bohrung (B) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
702737 |
|
0,5 | 12 | 3 | 0,8 | 4 | 7 | 2 | 7 | 6 | 0,15 | 5 | 6,00 | |||
702738 |
|
0,5 | 12 | 3 | 0,8 | 4 | 7 | 2 | 7 | 6 | 0,15 | 10 | 6,00 | |||
702739 |
|
0,5 | 13 | 3 | 0,9 | 4 | 7 | 2 | 7,5 | 6,5 | 0,17 | 5 | 6,00 | |||
702740 |
|
0,5 | 13 | 3 | 0,9 | 4 | 7 | 2 | 7,5 | 6,5 | 0,17 | 10 | 6,00 | |||
702741 |
|
0,5 | 14 | 3 | 1 | 5 | 7 | 2 | 8 | 7 | 0,22 | 5 | 6,00 | |||
702742 |
|
0,5 | 14 | 3 | 1 | 5 | 7 | 2 | 8 | 7 | 0,22 | 10 | 6,00 | |||
702743 |
|
0,5 | 15 | 3 | 1,1 | 6 | 10 | 3 | 8,5 | 7,5 | 0,35 | 5 | 6,00 | |||
702744 |
|
0,5 | 15 | 3 | 1,1 | 6 | 10 | 3 | 8,5 | 7,5 | 0,35 | 10 | 6,00 | |||
702745 |
|
0,5 | 16 | 3 | 1,2 | 6 | 10 | 3 | 9 | 8 | 0,36 | 5 | 6,00 | |||
702746 |
|
0,5 | 16 | 3 | 1,2 | 6 | 10 | 3 | 9 | 8 | 0,36 | 10 | 11,00 | |||
702747 |
|
0,5 | 17 | 3 | 1,3 | 6 | 10 | 3 | 9,5 | 8,5 | 0,39 | 5 | 6,00 | |||
702748 |
|
0,5 | 17 | 3 | 1,3 | 6 | 10 | 3 | 9,5 | 8,5 | 0,39 | 10 | 11,00 | |||
702749 |
|
0,5 | 18 | 3 | 1,5 | 8 | 10 | 4 | 10 | 9 | 0,56 | 5 | 6,00 | |||
702750 |
|
0,5 | 18 | 3 | 1,5 | 8 | 10 | 4 | 10 | 9 | 0,56 | 10 | 11,00 | |||
702751 |
|
0,5 | 20 | 3 | 1,9 | 8 | 10 | 4 | 11 | 10 | 0,62 | 5 | 6,00 | |||
702752 |
|
0,5 | 20 | 3 | 1,9 | 8 | 10 | 4 | 11 | 10 | 0,62 | 10 | 11,00 | |||
702753 |
|
0,5 | 21 | 3 | 2,1 | 8 | 10 | 4 | 11,5 | 10,5 | 0,66 | 5 | 6,00 | |||
702754 |
|
0,5 | 21 | 3 | 2,1 | 8 | 10 | 4 | 11,5 | 10,5 | 0,66 | 10 | 11,00 | |||
702755 |
|
0,5 | 22 | 3 | 2,4 | 10 | 10 | 4 | 12 | 11 | 0,95 | 5 | 6,00 | |||
702756 |
|
0,5 | 22 | 3 | 2,4 | 10 | 10 | 4 | 12 | 11 | 0,95 | 10 | 11,00 | |||
702757 |
|
0,5 | 23 | 3 | 2,6 | 10 | 10 | 4 | 12,5 | 11,5 | 0,98 | 5 | 6,00 | |||
702758 |
|
0,5 | 23 | 3 | 2,6 | 10 | 10 | 4 | 12,5 | 11,5 | 0,98 | 10 | 11,00 | |||
702759 |
|
0,5 | 24 | 3 | 2,9 | 10 | 10 | 4 | 13 | 12 | 1,04 | 5 | 11,00 | |||
702760 |
|
0,5 | 24 | 3 | 2,9 | 10 | 10 | 4 | 13 | 12 | 1,04 | 10 | 17,00 | |||
702761 |
|
0,5 | 25 | 3 | 3,2 | 10 | 10 | 4 | 13,5 | 12,5 | 1,06 | 5 | 11,00 |
