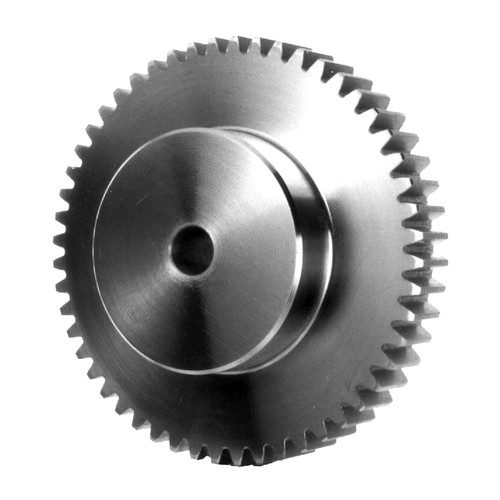

Stirnzahnrad aus Messing (gefräst) - Modul 0,3-1,0
Einsatzgebiet Modellbau, Labortechnik Produktspezifikation Formgenaue Zahnräder... mehr
Einsatzgebiet
Modellbau, Labortechnik
Produktspezifikation
Formgenaue Zahnräder für mittlere Belastungen, wenn gutes Gleitverhalten mit Notlaufeigenschaften im ungeschmierten Zustand gefordert ist
Stirnzahnrad mit einseitiger Nabe (Ausnahme: Modul 0,3 bis Zähneanzahl 30: ohne Nabe) und gerader Verzahnung aus Messing.
Modul 0,3 / 0,5 / 0,7 / 1,0.
Gute mechanische Festigkeitswerte.
Guter Gleitreibungskoeffizient.
Gute Temperaturbeständigkeit.
Technische Spezifikation
Werkstoff: Messing Ms58 (2.0401)
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8d25 DIN 58405

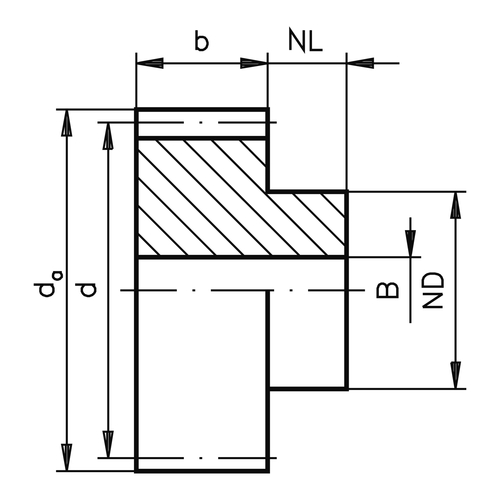

Artikel | Bild | Modul |
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)2 mm
|
zul. MD Ncm
| Zähne |
Zahnbreite (b) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)2 mm
|
zul. MD Ncm
|
Zähne
|
Zahnbreite (b) mm
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7034991 |
|
0,3 | 1 | 0,14 | 10 | 5 | 3,6 | 3 | 0,1 | 5 | 140,00 | |||
7035001 |
|
0,3 | 1 | 0,14 | 10 | 5 | 3,6 | 3 | 0,1 | 10 | 225,00 | |||
7035011 |
|
0,3 | 1,5 | 0,18 | 12 | 5 | 4,2 | 3,6 | 0,2 | 5 | 140,00 | |||
7035021 |
|
0,3 | 1,5 | 0,18 | 12 | 5 | 4,2 | 3,6 | 0,2 | 10 | 225,00 | |||
7035031 |
|
0,3 | 2 | 0,23 | 14 | 5 | 4,8 | 4,2 | 0,4 | 5 | 140,00 | |||
7035041 |
|
0,3 | 2 | 0,23 | 14 | 5 | 4,8 | 4,2 | 0,4 | 10 | 225,00 | |||
7035051 |
|
0,3 | 2 | 0,25 | 15 | 5 | 5,1 | 4,5 | 0,5 | 5 | 70,00 | |||
7035061 |
|
0,3 | 2 | 0,25 | 15 | 5 | 5,1 | 4,5 | 0,5 | 10 | 113,00 | |||
7035071 |
|
0,3 | 2 | 0,27 | 16 | 5 | 5,4 | 4,8 | 0,6 | 5 | 140,00 | |||
7035081 |
|
0,3 | 2 | 0,27 | 16 | 5 | 5,4 | 4,8 | 0,6 | 10 | 225,00 | |||
7035091 |
|
0,3 | 2 | 0,36 | 18 | 5 | 6 | 5,4 | 0,8 | 5 | 140,00 | |||
7035101 |
|
0,3 | 2 | 0,36 | 18 | 5 | 6 | 5,4 | 0,8 | 10 | 225,00 | |||
7035111 |
|
0,3 | 2 | 0,4 | 20 | 5 | 6,6 | 6 | 1 | 5 | 140,00 | |||
7035121 |
|
0,3 | 2 | 0,4 | 20 | 5 | 6,6 | 6 | 1 | 10 | 225,00 | |||
7035131 |
|
0,3 | 2 | 0,49 | 22 | 5 | 7,2 | 6,6 | 1,3 | 5 | 140,00 | |||
7035141 |
|
0,3 | 2 | 0,49 | 22 | 5 | 7,2 | 6,6 | 1,3 | 10 | 225,00 | |||
7035151 |
|
0,3 | 2 | 0,6 | 24 | 5 | 7,8 | 7,2 | 1,4 | 5 | 140,00 | |||
7035161 |
|
0,3 | 2 | 0,6 | 24 | 5 | 7,8 | 7,2 | 1,4 | 10 | 225,00 | |||
7035171 |
|
0,3 | 2 | 0,65 | 25 | 5 | 8,1 | 7,5 | 1,6 | 5 | 145,00 | |||
7035181 |
|
0,3 | 2 | 0,65 | 25 | 5 | 8,1 | 7,5 | 1,6 | 10 | 231,00 | |||
7035191 |
|
0,3 | 3 | 1 | 30 | 5 | 9,6 | 9 | 2,3 | 5 | 140,00 | |||
7035201 |
|
0,3 | 3 | 1 | 30 | 5 | 9,6 | 9 | 2,3 | 10 | 220,00 | |||
703521 |
|
0,3 | 3 | 10 | 3 | 1,85 | 40 | 2 | 12,6 | 12 | 3,5 | 5 | 140,00 | |
703522 |
|
0,3 | 3 | 10 | 3 | 1,85 | 40 | 2 | 12,6 | 12 | 3,5 | 10 | 220,00 | |
703523 |
|
0,3 | 5 | 10 | 3 | 3 | 50 | 2 | 15,6 | 15 | 5,7 | 5 | 140,00 |
