Einsatzgebiet
Anlagenbau, Maschinenbau
Produktspezifikation
Formgenaue Zahnräder für mittlere Belastungen.

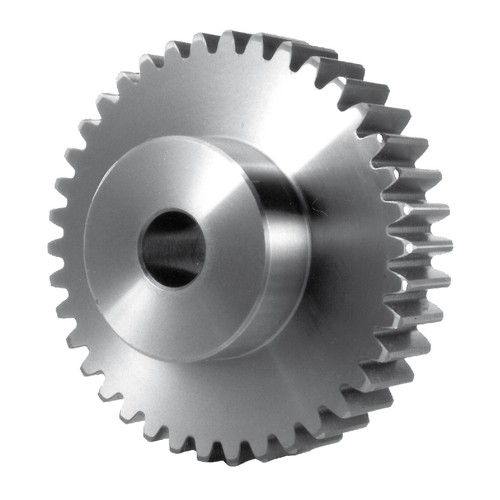

Stirnzahnrad mit einseitiger Nabe und gerader Verzahnung aus Stahl (nicht rostfrei).
Gute mechanische Festigkeitswerte.
Gute Temperaturbeständigkeit.
Technische Spezifikation
Werkstoff: Automatenstahl 11SMnPb30
C45: Modul 1,0 ab 78 Zähne; Modul 1,5: ab 52 Zähne; Modul 2,0: ab 38 Zähne)
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8d25 DIN 58405
Modulverzahnung (DIN 867):
0,5: Zahnbreite (b): 4 mm
0,7: Zahnbreite (b): 5 mm
1,0: Zahnbreite (b): 10 mm
1,5: Zahnbreite (b): 15 mm
2,0: Zahnbreite (b): 20 mm

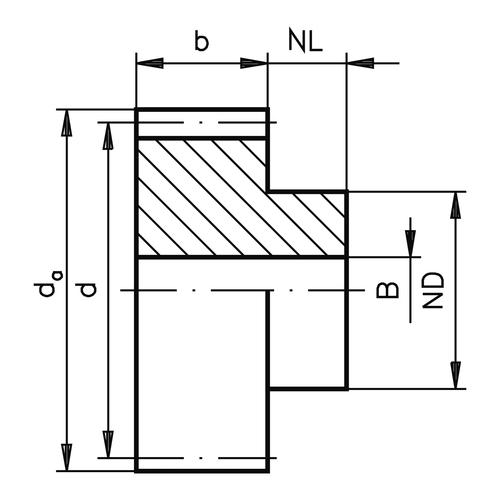

| Artikel | Bild | Modul |
Zahnbreite (b) mm
|
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)1 mm
|
zul. MD Ncm
| Zähne |
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Modul
|
Zahnbreite (b) mm
|
Naben-Länge (NL) mm
|
Naben Ø (ND) mm
|
Bohrung (B)1 mm
|
zul. MD Ncm
|
Zähne
|
Kopfkreis Ø (da) mm
|
Teilkreis Ø (d0) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 703881 |
|
0,5 | 4 | 4 | 4 | 2 | 0,8 | 10 | 6 | 5 | 0,8 | 5 | 43,00 | |
| 703882 |
|
0,5 | 4 | 4 | 4 | 2 | 0,8 | 10 | 6 | 5 | 0,8 | 10 | 70,00 | |
| 703883 |
|
0,5 | 4 | 4 | 4 | 2 | 1 | 12 | 7 | 6 | 1 | 5 | 65,00 | |
| 703884 |
|
0,5 | 4 | 4 | 4 | 2 | 1 | 12 | 7 | 6 | 1 | 10 | 102,00 | |
| 703885 |
|
0,5 | 4 | 4 | 5 | 2 | 1,1 | 13 | 7,5 | 6,5 | 1 | 5 | 107,00 | |
| 703886 |
|
0,5 | 4 | 4 | 5 | 2 | 1,1 | 13 | 7,5 | 6,5 | 1 | 10 | 177,00 | |
| 703887 |
|
0,5 | 4 | 4 | 5 | 2 | 1,2 | 14 | 8 | 7 | 2 | 5 | 113,00 | |
| 703888 |
|
0,5 | 4 | 4 | 5 | 2 | 1,2 | 14 | 8 | 7 | 2 | 10 | 182,00 | |
| 703889 |
|
0,5 | 4 | 4 | 6 | 3 | 1,4 | 15 | 8,5 | 7,5 | 2 | 5 | 49,00 | |
| 703890 |
|
0,5 | 4 | 4 | 6 | 3 | 1,4 | 15 | 8,5 | 7,5 | 2 | 10 | 75,00 | |
| 703891 |
|
0,5 | 4 | 4 | 6 | 3 | 1,5 | 16 | 9 | 8 | 2 | 5 | 65,00 | |
| 703892 |
|
0,5 | 4 | 4 | 6 | 3 | 1,5 | 16 | 9 | 8 | 2 | 10 | 107,00 | |
| 703893 |
|
0,5 | 4 | 4 | 6 | 3 | 1,6 | 17 | 9,5 | 8,5 | 2 | 5 | 124,00 | |
| 703894 |
|
0,5 | 4 | 4 | 6 | 3 | 1,6 | 17 | 9,5 | 8,5 | 2 | 10 | 198,00 | |
| 703895 |
|
0,5 | 4 | 4 | 6 | 3 | 1,7 | 18 | 10 | 9 | 2 | 5 | 124,00 | |
| 703896 |
|
0,5 | 4 | 4 | 6 | 3 | 1,7 | 18 | 10 | 9 | 2 | 10 | 198,00 | |
| 703897 |
|
0,5 | 4 | 4 | 8 | 3 | 2,2 | 20 | 11 | 10 | 3 | 5 | 54,00 | |
| 703898 |
|
0,5 | 4 | 4 | 8 | 3 | 2,2 | 20 | 11 | 10 | 3 | 10 | 86,00 | |
| 703899 |
|
0,5 | 4 | 4 | 8 | 3 | 2,4 | 21 | 11,5 | 10,5 | 4 | 5 | 129,00 | |
| 703900 |
|
0,5 | 4 | 4 | 8 | 3 | 2,4 | 21 | 11,5 | 10,5 | 4 | 10 | 204,00 | |
| 703901 |
|
0,5 | 4 | 4 | 8 | 3 | 2,7 | 22 | 12 | 11 | 4 | 5 | 129,00 | |
| 703902 |
|
0,5 | 4 | 4 | 8 | 3 | 2,7 | 22 | 12 | 11 | 4 | 10 | 204,00 | |
| 703903 |
|
0,5 | 4 | 4 | 8 | 3 | 3 | 23 | 12,5 | 11,5 | 4 | 5 | 129,00 | |
| 703904 |
|
0,5 | 4 | 4 | 8 | 3 | 3 | 23 | 12,5 | 11,5 | 4 | 10 | 204,00 | |
| 703905 |
|
0,5 | 4 | 4 | 8 | 3 | 3,3 | 24 | 13 | 12 | 4 | 5 | 54,00 |
