Zahnstange aus Kunststoff - gespritzt
Einsatzgebiet
Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik
Produktspezifikation
Niedrigpreisige Zahnstangen für geringe bis mittlere Belastung, wenn niedriges Gewicht und/oder hohe chemische Beständigkeit gefordert ist.

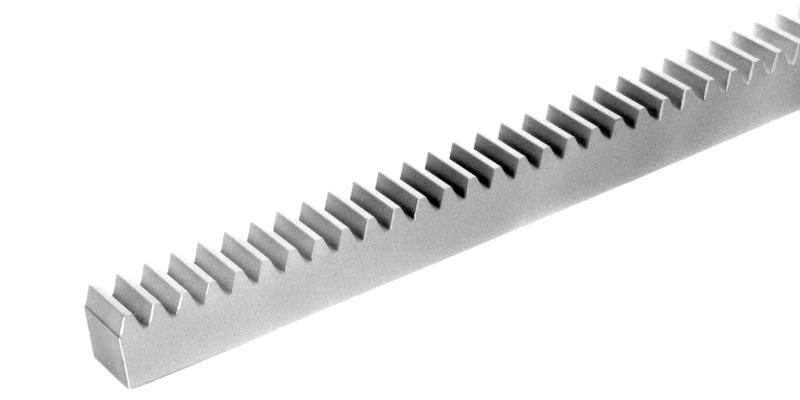

Rechteckige Zahnstange aus Kunststoff.
Modul 0,5 / 0,7 / 1,0 / 1,5 / 2. (Modulverzahnung nach DIN 867).
Gute mechanische Festigkeitswerte.
Guter Gleitreibungskoeffizient.
Hohe Steifheit und Härte.
Gute Temperaturbeständigkeit.
Nicht feuerfest und hydrolysebeständig.
Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz auch unter Wasser.
Werkstoffbedingt sind diese Zahnstangen leicht bogenförmig. Durch entsprechende Befestigung ist die Zahnstange bei der Montage auszurichten.
Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen, Ester und heißem Wasser/ Waschlaugen.
Technische Spezifikation
Werkstoff: Acetalharz, in gespritzter Ausführung
Verzahnung:
Art: gerade verzahnt, Eingriffswinkel 20°
Qualität: 12 DIN 3962
Dichte: 1,41 g/cm3
Reißdehnung: 40 %
E-Modul: 3.100 N/mm2
Max. Temperatur: +100 °C, kurzzeitig +140 °C

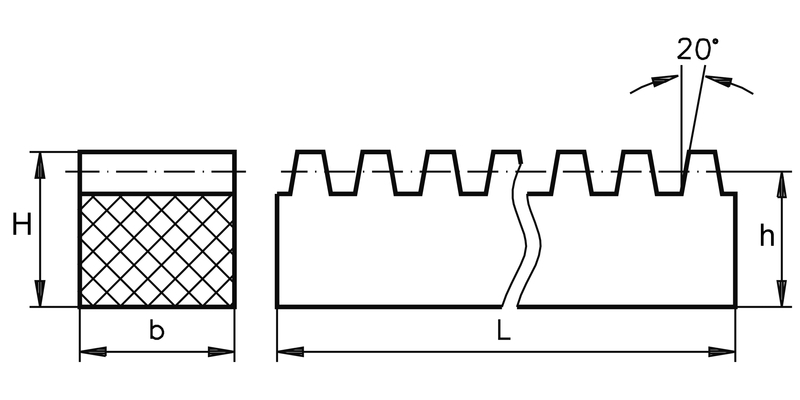

Artikel | Bild | Modul |
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht g
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht g
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|
704333 |
|
0,5 | 4 | 4,5 | 4 | 6 | 250 | 5 | 22,00 | |
704334 |
|
0,5 | 4 | 4,5 | 4 | 6 | 250 | 10 | 33,00 | |
704335 |
|
0,5 | 4 | 6 | 5,5 | 8 | 250 | 5 | 22,00 | |
704336 |
|
0,5 | 4 | 6 | 5,5 | 8 | 250 | 10 | 38,00 | |
704337 |
|
0,7 | 6 | 6,7 | 6 | 13 | 250 | 5 | 38,00 | |
704338 |
|
0,7 | 6 | 6,7 | 6 | 13 | 250 | 10 | 65,00 | |
704339 |
|
1 | 9 | 9 | 8 | 25 | 250 | 5 | 54,00 | |
704340 |
|
1 | 9 | 9 | 8 | 25 | 250 | 10 | 91,00 | |
704341 |
|
1,5 | 12 | 12 | 10,5 | 43 | 250 | 5 | 81,00 | |
704342 |
|
1,5 | 12 | 12 | 10,5 | 43 | 250 | 10 | 134,00 | |
704343 |
|
2 | 15,4 | 11 | 9 | 44 | 250 | 5 | 129,00 | |
704344 |
|
2 | 15,4 | 11 | 9 | 44 | 250 | 10 | 214,00 |
[1] Nennlänge, Istlänge = Vielfaches der Teilung
