Zahnstange aus Messing - gefräst
Einsatzgebiet Modellbau, Labortechnik Produktspezifikation Formgenaue Zahnräder... mehr
Einsatzgebiet
Modellbau, Labortechnik
Produktspezifikation
Formgenaue Zahnräder für mittlere Belastungen, wenn gutes Gleitverhalten mit Notlaufeigenschaften im ungeschmierten Zustand gefordert ist.

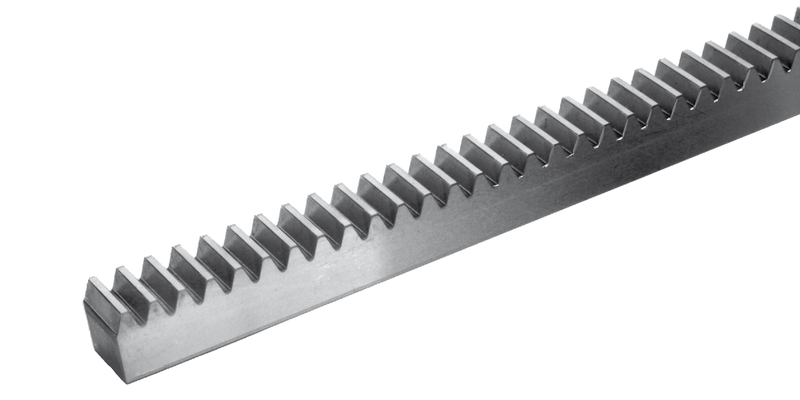

Rechteckige Zahnstange aus Messing.
Modul 0,3 / 0,5 / 0,7 / 1,0 (Modulverzahnung nach DIN 867).
Gute mechanische Festigkeitswerte.
Guter Gleitreibungskoeffizient.
Gute Temperaturbeständigkeit.
Technische Spezifikation
Werkstoff: Messing Ms58 (2.0401)
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8d25 DIN 3962

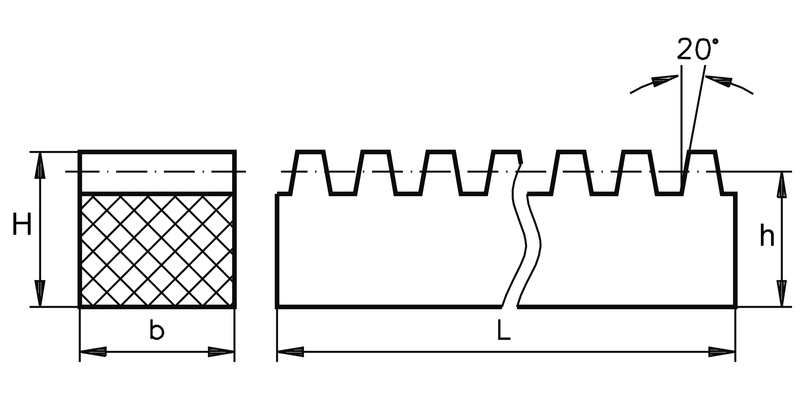

Toleranz (h und H): -0,2 mm (durch Verzahnung mit Überkopffräser)
Artikel | Bild | Modul |
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht g
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht g
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|
704383 |
|
0,3 | 2 | 4 | 3,7 | 14 | 250 | 5 | 172,00 | |
704384 |
|
0,3 | 2 | 4 | 3,7 | 14 | 250 | 10 | 279,00 | |
704385 |
|
0,5 | 2 | 4 | 3,5 | 14 | 250 | 5 | 129,00 | |
704386 |
|
0,5 | 2 | 4 | 3,5 | 14 | 250 | 10 | 209,00 | |
704387 |
|
0,7 | 4 | 6 | 5,3 | 42 | 250 | 5 | 188,00 | |
704388 |
|
0,7 | 4 | 6 | 5,3 | 42 | 250 | 10 | 295,00 | |
704389 |
|
1 | 7 | 5 | 4 | 56 | 250 | 5 | 257,00 | |
704390 |
|
1 | 7 | 5 | 4 | 56 | 250 | 10 | 418,00 | |
7043912 |
|
1 | 10 | 8 | 7 | 131 | 230 | 5 | 311,00 | |
7043922 |
|
1 | 10 | 8 | 7 | 131 | 230 | 10 | 487,00 | |
704393 |
|
1 | 10 | 10 | 9 | 184 | 250 | 5 | 321,00 | |
704394 |
|
1 | 10 | 10 | 9 | 184 | 250 | 10 | 503,00 | |
704395 |
|
1 | 10 | 10 | 9 | 371 | 500 | 2 | 247,00 | |
704396 |
|
1 | 10 | 10 | 9 | 371 | 500 | 6 | 540,00 |
Seite
[1] Nennlänge, Istlänge = Vielfaches der Teilung [2] Sonderlänge
