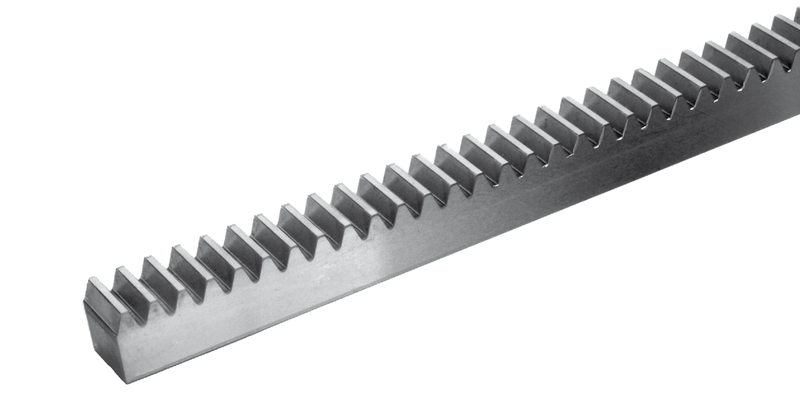

Zahnstange aus Stahl
Einsatzgebiet Anlagenbau, Maschinenbau Produktspezifikation Formgenaue Zahnstangen aus... mehr
Einsatzgebiet
Anlagenbau, Maschinenbau
Produktspezifikation
Formgenaue Zahnstangen aus Stahl für mittlere Belastungen.
Rechteckige Zahnstange aus Stahl (nicht rostfrei) mit gerader Verzahnung, sauber gerichtet.
Modul 0,5 / 0,7 / 1,0 / 1,5 / 2,0 (Modulverzahnung nach DIN 867).
Module teilweise in verschiedenen Breiten, Modul 2 Länge 1.000 mm ist für fortlaufende Montage abgelängt.
Gute mechanische Festigkeitswerte.
Gute Temperaturbeständigkeit.
Technische Spezifikation
Werkstoff: Blankstahl C45KG (1.0503 kaltgezogen und geglüht), Blankstahl St50K, Keilstahl C45K
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8d25 DIN 3962

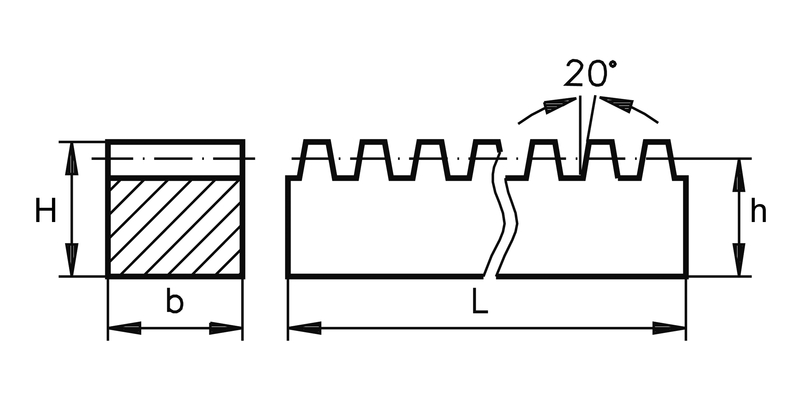

Artikel | Bild | Modul | Werkstoff |
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht kg
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
Werkstoff
|
Zahnbreite (b) mm
|
H mm
|
h mm
|
Gewicht kg
|
Länge1 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|
704427 |
|
0,5 | C45K | 4 | 6 | 5,5 | 0,04 | 250 | 5 | 188,00 | |
704428 |
|
0,5 | C45K | 4 | 6 | 5,5 | 0,04 | 250 | 10 | 305,00 | |
704429 |
|
0,7 | St50K | 5 | 7 | 6,3 | 0,06 | 250 | 5 | 188,00 | |
704430 |
|
0,7 | St50K | 5 | 7 | 6,3 | 0,06 | 250 | 10 | 305,00 | |
704431 |
|
1 | St50K | 7 | 5 | 4 | 0,05 | 250 | 5 | 198,00 | |
704432 |
|
1 | St50K | 7 | 5 | 4 | 0,05 | 250 | 10 | 321,00 | |
704433 |
|
1 | C45KG | 10 | 10 | 9 | 0,17 | 250 | 5 | 166,00 | |
704434 |
|
1 | C45KG | 10 | 10 | 9 | 0,17 | 250 | 10 | 279,00 | |
704435 |
|
1 | C45KG | 10 | 10 | 9 | 0,34 | 500 | 5 | 268,00 | |
704436 |
|
1 | C45KG | 10 | 10 | 9 | 0,34 | 500 | 10 | 450,00 | |
704437 |
|
1 | C45KG | 10 | 10 | 9 | 0,68 | 1.000 | 2 | 180,00 | |
704438 |
|
1 | C45KG | 10 | 10 | 9 | 0,68 | 1.000 | 6 | 443,00 | |
704439 |
|
1 | C45KG | 15 | 15 | 14 | 0,81 | 500 | 5 | 279,00 | |
704440 |
|
1 | C45KG | 15 | 15 | 14 | 0,81 | 500 | 10 | 466,00 | |
704441 |
|
1 | C45KG | 15 | 15 | 14 | 1,61 | 1.000 | 2 | 197,00 | |
704442 |
|
1 | C45KG | 15 | 15 | 14 | 1,61 | 1.000 | 6 | 482,00 | |
704443 |
|
1,5 | C45KG | 10 | 10 | 8,5 | 0,32 | 500 | 5 | 257,00 | |
704444 |
|
1,5 | C45KG | 10 | 10 | 8,5 | 0,32 | 500 | 10 | 418,00 | |
704445 |
|
1,5 | C45KG | 10 | 10 | 8,5 | 0,63 | 1.000 | 2 | 189,00 | |
704446 |
|
1,5 | C45KG | 10 | 10 | 8,5 | 0,63 | 1.000 | 6 | 437,00 | |
704447 |
|
1,5 | C45KG | 15 | 10 | 8,5 | 0,95 | 1.000 | 2 | 210,00 | |
704448 |
|
1,5 | C45KG | 15 | 10 | 8,5 | 0,95 | 1.000 | 6 | 495,00 | |
704449 |
|
1,5 | C45KG | 15 | 15 | 13,5 | 0,77 | 500 | 5 | 305,00 | |
704450 |
|
1,5 | C45KG | 15 | 15 | 13,5 | 0,77 | 500 | 10 | 498,00 | |
704451 |
|
1,5 | C45KG | 15 | 15 | 13,5 | 1,54 | 1.000 | 2 | 212,00 |
