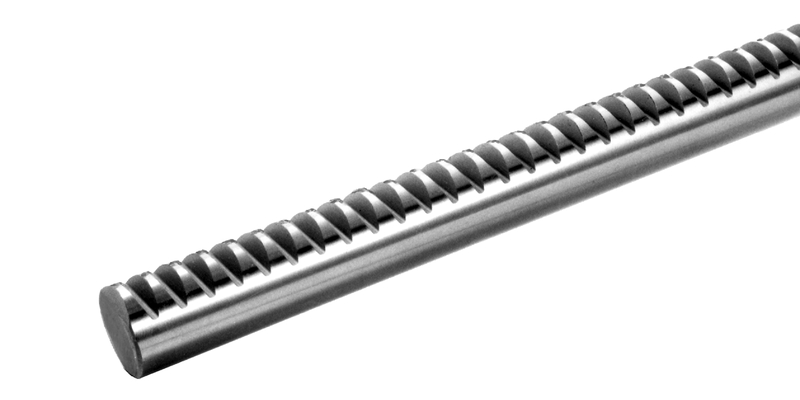

Zahnstange (rund) aus Stahl
Einsatzgebiet Anlagenbau, Maschinenbau Produktspezifikation Formgenaue Zahnstangen aus... mehr
Einsatzgebiet
Anlagenbau, Maschinenbau
Produktspezifikation
Formgenaue Zahnstangen aus Stahl für mittlere Belastungen.
Zahnstange mit rundem Querschnitt, aus Stahl (nicht rostfrei).
Modul 1,0 / 1,5 / 2,0 (Modulverzahnung nach DIN 867).
Gute mechanische Festigkeitswerte.
Gute Temperaturbeständigkeit.

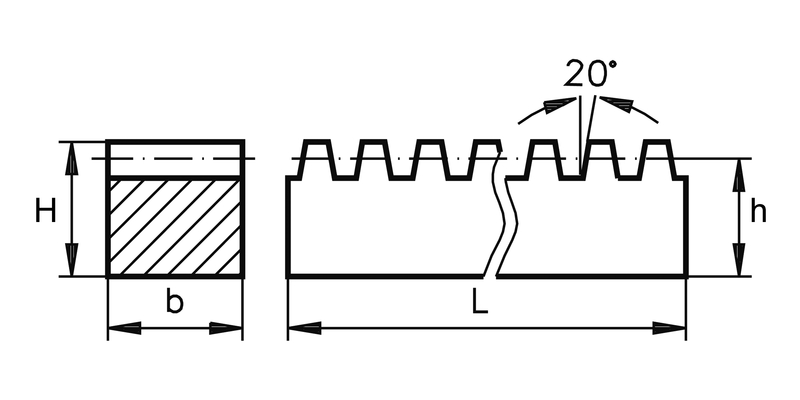

Technische Spezifikation
Werkstoff: Stahl St50K
Verzahnung:
Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°
Qualität: 8d25 DIN 3962
Außen-Ø Toleranz: h6 (Ø geschliffen)
Artikel | Bild | Modul |
D mm
|
Teilkreis Ø (d0) mm
|
Kopfkreis Ø (da) mm
|
Zahnbreite (b) mm
|
Gewicht kg
|
Länge mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Modul
|
D mm
|
Teilkreis Ø (d0) mm
|
Kopfkreis Ø (da) mm
|
Zahnbreite (b) mm
|
Gewicht kg
|
Länge mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|
704465 |
|
1 | 10 | 9 | 10 | 6 | 0,28 | 500 | 2 | 200,00 | |
704466 |
|
1 | 10 | 9 | 10 | 6 | 0,28 | 500 | 6 | 488,00 | |
704467 |
|
1 | 10 | 9 | 10 | 6 | 0,56 | 1.000 | 1 | 163,00 | |
704468 |
|
1 | 10 | 9 | 10 | 6 | 0,56 | 1.000 | 3 | 389,00 | |
704469 |
|
1,5 | 15 | 13,5 | 15 | 9 | 0,64 | 500 | 2 | 204,00 | |
704470 |
|
1,5 | 15 | 13,5 | 15 | 9 | 0,64 | 500 | 6 | 469,00 | |
704471 |
|
1,5 | 15 | 13,5 | 15 | 9 | 1,28 | 1.000 | 1 | 178,00 | |
704472 |
|
1,5 | 15 | 13,5 | 15 | 9 | 1,28 | 1.000 | 3 | 411,00 | |
704473 |
|
2 | 20 | 18 | 20 | 12 | 1,14 | 500 | 2 | 206,00 | |
704474 |
|
2 | 20 | 18 | 20 | 12 | 1,14 | 500 | 6 | 501,00 | |
704475 |
|
2 | 20 | 18 | 20 | 12 | 2,28 | 1.000 | 1 | 195,00 | |
704476 |
|
2 | 20 | 18 | 20 | 12 | 2,28 | 1.000 | 3 | 466,00 | |
704477 |
|
2 | 20 | 18 | 20 | 12 | 4,52 | 2.000 | 1 | 360,00 | |
704478 |
|
2 | 20 | 18 | 20 | 12 | 4,52 | 2.000 | 3 | 768,00 |
