Einsatzgebiet
Zur Befestigung von Riemenenden auf einer kundenseitigen Grundplatte bei Lineartisch-Antrieben oder Ähnlichem.
Produktspezifikation

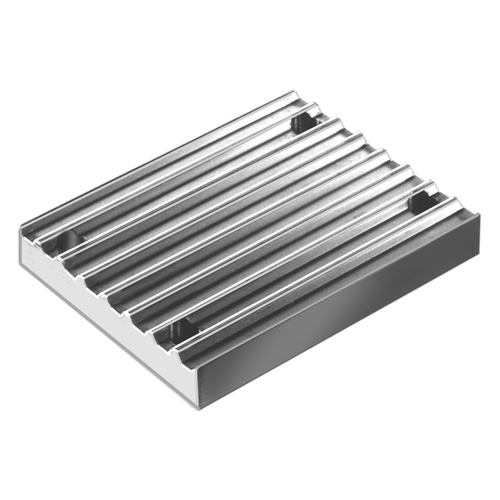

Einbaufertige Klemmplatte aus Aluminium, in verschiedenen Breiten.
Für Riemen-Profil T5, AT5, HTD-5M oder HTD-8M.
Nicht zur Verbindung von Riemenenden bei umlaufenden Endlosriemen.
Kundenseitige Grundplatte/Befestigungsfläche muss vorhanden sein.
Technische Spezifikation
Werkstoff: Aluminium-Legierung
Verzahnung: teilungsgenau gefräst
Bohrung: mit 4 Durchgangslöchern (Maß d) zur Befestigung
Allgemeine Information Zahnriemenantriebe
Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.
Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.
Laufruhige, synchrone Kraftübertragung.
Wartungsfrei. Schmierung ist nicht erforderlich.
Hoher Wirkungsgrad bis zu 98 %.
Riemen-Vorspannung ist erforderlich.
T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern
AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern
HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen
Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.
Hinweise zu Einbau und Verwendung:
Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)
Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)
Mindestens ein Zahnriemenrad muss Bordscheiben haben
Mindestens 6 Zähne müssen im Eingriff stehen
Zahnriementriebe laufen ungeschmiert.
| Artikel | Bild | Profil |
Riemenbreite mm
|

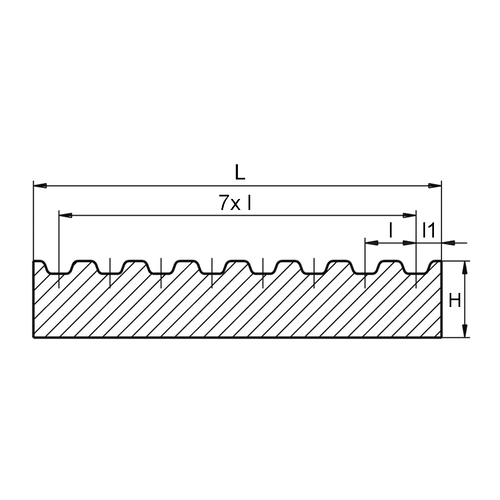

l mm
|
l1 mm
|

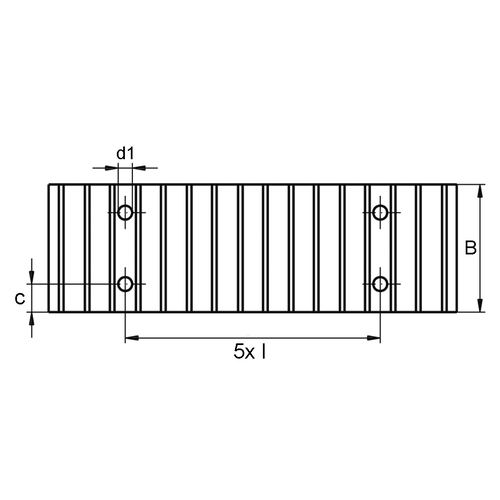

d1 mm
|
c mm
|
Länge mm
|
H mm
|
B mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Profil
|
Riemenbreite mm
|
l mm
|
l1 mm
|
d1 mm
|
c mm
|
Länge mm
|
H mm
|
B mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 702703 |
|
T5 | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 29 | 21 | 1 | 31,00 | |
| 702704 |
|
T5 | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 29 | 21 | 3 | 77,00 | |
| 702705 |
|
T5 | 16 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 35 | 27 | 1 | 34,00 | |
| 702706 |
|
T5 | 16 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 35 | 27 | 3 | 77,00 | |
| 702707 |
|
T5 | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 40 | 1 | 34,00 | |
| 702708 |
|
T5 | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 40 | 3 | 81,00 | |
| 702709 |
|
AT5 | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 29 | 21 | 1 | 49,00 | |
| 702710 |
|
AT5 | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 29 | 21 | 3 | 104,00 | |
| 702711 |
|
AT5 | 16 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 35 | 25 | 1 | 49,00 | |
| 702712 |
|
AT5 | 16 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 35 | 25 | 3 | 109,00 | |
| 702713 |
|
AT5 | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 40 | 1 | 49,00 | |
| 702714 |
|
AT5 | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 40 | 3 | 109,00 | |
| 702715 |
|
HTD-5M | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 28 | 17 | 1 | 52,00 | |
| 702716 |
|
HTD-5M | 10 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 28 | 17 | 3 | 113,00 | |
| 702717 |
|
HTD-5M | 15 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 34 | 22 | 1 | 52,00 | |
| 702718 |
|
HTD-5M | 15 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 34 | 22 | 3 | 113,00 | |
| 702719 |
|
HTD-5M | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 30 | 1 | 63,00 | |
| 702720 |
|
HTD-5M | 25 | 5 | 6 | 5,5 | 3,2 | 41,8 | 8 | 44 | 30 | 3 | 148,00 | |
| 702721 |
|
HTD-8M | 20 | 8 | 8 | 9 | 5 | 66 | 15 | 45 | 95 | 1 | 46,00 | |
| 702722 |
|
HTD-8M | 20 | 8 | 8 | 9 | 5 | 66 | 15 | 45 | 95 | 3 | 104,00 | |
| 702723 |
|
HTD-8M | 30 | 8 | 8 | 9 | 5 | 66 | 15 | 55 | 120 | 1 | 49,00 | |
| 702724 |
|
HTD-8M | 30 | 8 | 8 | 9 | 5 | 66 | 15 | 55 | 120 | 3 | 109,00 | |
| 702725 |
|
HTD-8M | 50 | 8 | 8 | 9 | 5 | 66 | 15 | 75 | 165 | 1 | 55,00 | |
| 702726 |
|
HTD-8M | 50 | 8 | 8 | 9 | 5 | 66 | 15 | 75 | 165 | 3 | 132,00 |
