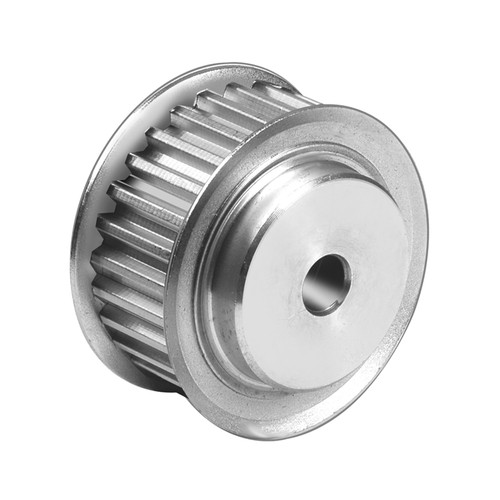

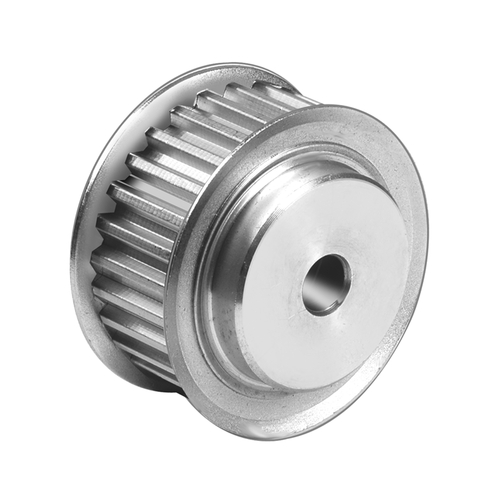

Zahnriemenrad T2,5 aus Aluminium
Produktspezifikation
Zahnriemenrad aus Aluminium, bis 40 Zähne mit 2 Bordscheiben, ab 44 Zähne ohne Bordscheiben.
Für Zahnriemen-Profil T2,5 Breite 6 mm.
Technische Spezifikation
Werkstoff:
Gehäuse: Aluminium 6082-T6, UNI 9006
Bordscheiben: Stahl verzinkt
Bohrung: teilweise mit Vorbohrung (Maß B), sonst mit Zentrierbohrung
Allgemeine Information Zahnriemenantriebe
Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.
Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.
Laufruhige, synchrone Kraftübertragung.
Wartungsfrei. Schmierung ist nicht erforderlich.
Hoher Wirkungsgrad bis zu 98 %.
Riemen-Vorspannung ist erforderlich.
T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern
AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern
HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen
Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.
Hinweise zu Einbau und Verwendung:
Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)
Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)
Mindestens ein Zahnriemenrad muss Bordscheiben haben
Mindestens 6 Zähne müssen im Eingriff stehen
Zahnriementriebe laufen ungeschmiert.
Allgemeine Information T / AT
Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.
Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.
Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.
Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).
T- und AT-Antriebe sind nicht spielarm.
Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.
Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.
Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)
Temperaturbereich: -30 bis +80 °C
Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm
Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm
Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm
Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)
Artikel | Bild | Profil |
Riemenbreite mm

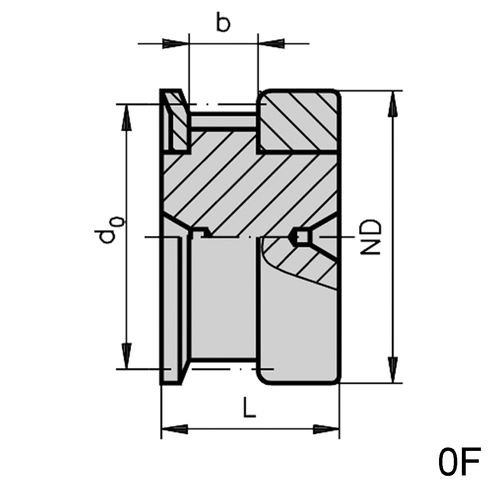

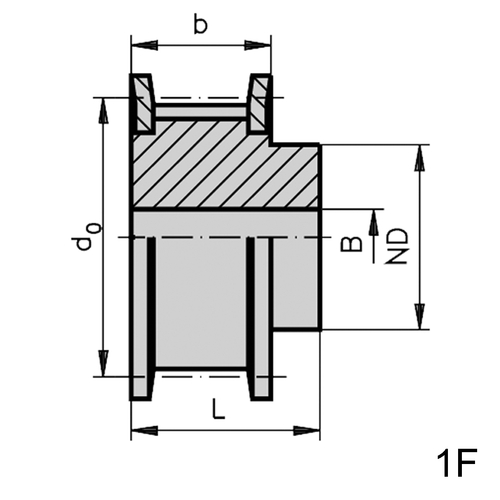

| Ausführung | Zähne |
Ø Zahnscheibe1 mm
|
Ø Bordscheibe1 mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|

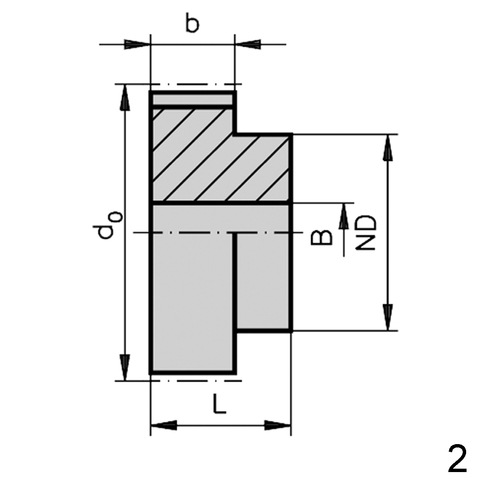

Zahnbreite (b) mm
|
L mm
|
Vorbohrung (B) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Profil
|
Riemenbreite mm
|
Ausführung
|
Zähne
|
Ø Zahnscheibe1 mm
|
Ø Bordscheibe1 mm
|
Teilkreis Ø (d0) mm
|
Naben Ø (ND) mm
|
Zahnbreite (b) mm
|
L mm
|
Vorbohrung (B) mm
|
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
701303 |
|
T2,5 | 6 | 0F | 12 | 9 | 13 | 9,56 | 12 | 9 | 16 | 3 | 5 | 75,00 | ||
701304 |
|
T2,5 | 6 | 0F | 12 | 9 | 13 | 9,56 | 12 | 9 | 16 | 3 | 10 | 124,00 | ||
701305 |
|
T2,5 | 6 | 0F | 14 | 10,6 | 15 | 11,14 | 14 | 9 | 16 | 4 | 5 | 75,00 | ||
701306 |
|
T2,5 | 6 | 0F | 14 | 10,6 | 15 | 11,14 | 14 | 9 | 16 | 4 | 10 | 124,00 | ||
701307 |
|
T2,5 | 6 | 0F | 15 | 11,4 | 15 | 11,94 | 15 | 9 | 16 | 5 | 5 | 75,00 | ||
701308 |
|
T2,5 | 6 | 0F | 15 | 11,4 | 15 | 11,94 | 15 | 9 | 16 | 5 | 10 | 129,00 | ||
701309 |
|
T2,5 | 6 | 0F | 16 | 12,2 | 16 | 12,73 | 16 | 9 | 16 | 5 | 5 | 81,00 | ||
701310 |
|
T2,5 | 6 | 0F | 16 | 12,2 | 16 | 12,73 | 16 | 9 | 16 | 5 | 10 | 129,00 | ||
701311 |
|
T2,5 | 6 | 1F | 18 | 13,8 | 18 | 14,32 | 10 | 10 | 16 | 3 | 6 | 5 | 70,00 | |
701312 |
|
T2,5 | 6 | 1F | 18 | 13,8 | 18 | 14,32 | 10 | 10 | 16 | 3 | 6 | 10 | 113,00 | |
701313 |
|
T2,5 | 6 | 1F | 19 | 14,6 | 18 | 15,12 | 10 | 10 | 16 | 3 | 7 | 5 | 70,00 | |
701314 |
|
T2,5 | 6 | 1F | 19 | 14,6 | 18 | 15,12 | 10 | 10 | 16 | 3 | 7 | 10 | 113,00 | |
701315 |
|
T2,5 | 6 | 1F | 20 | 15,4 | 19,5 | 15,92 | 11 | 10 | 16 | 3 | 8 | 5 | 70,00 | |
701316 |
|
T2,5 | 6 | 1F | 20 | 15,4 | 19,5 | 15,92 | 11 | 10 | 16 | 3 | 8 | 10 | 113,00 | |
701317 |
|
T2,5 | 6 | 1F | 22 | 17 | 23 | 17,51 | 11 | 10 | 16 | 3 | 9 | 5 | 70,00 | |
701318 |
|
T2,5 | 6 | 1F | 22 | 17 | 23 | 17,51 | 11 | 10 | 16 | 3 | 9 | 10 | 113,00 | |
701319 |
|
T2,5 | 6 | 1F | 24 | 18,55 | 23 | 19,15 | 12 | 10 | 16 | 3 | 12 | 5 | 75,00 | |
701320 |
|
T2,5 | 6 | 1F | 24 | 18,55 | 23 | 19,15 | 12 | 10 | 16 | 3 | 12 | 10 | 118,00 | |
701321 |
|
T2,5 | 6 | 1F | 25 | 19,35 | 23 | 19,95 | 13 | 10 | 16 | 3 | 13 | 5 | 75,00 | |
701322 |
|
T2,5 | 6 | 1F | 25 | 19,35 | 23 | 19,95 | 13 | 10 | 16 | 3 | 13 | 10 | 118,00 | |
701323 |
|
T2,5 | 6 | 1F | 26 | 20,15 | 25 | 20,75 | 14 | 10 | 16 | 4 | 14 | 5 | 75,00 | |
701324 |
|
T2,5 | 6 | 1F | 26 | 20,15 | 25 | 20,75 | 14 | 10 | 16 | 4 | 14 | 10 | 124,00 | |
701325 |
|
T2,5 | 6 | 1F | 28 | 21,75 | 25 | 22,35 | 14 | 10 | 16 | 4 | 16 | 5 | 75,00 | |
701326 |
|
T2,5 | 6 | 1F | 28 | 21,75 | 25 | 22,35 | 14 | 10 | 16 | 4 | 16 | 10 | 124,00 | |
701327 |
|
T2,5 | 6 | 1F | 30 | 23,35 | 28 | 23,95 | 16 | 10 | 16 | 6 | 18 | 5 | 81,00 |
