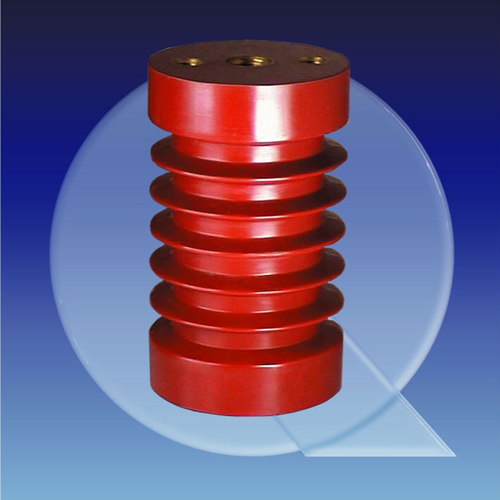

Mittelspannungs-Isolator aus Epoxidharz
Produktspezifikation
Gewinde sind gegeneinander isoliert
Chemische Charakteristik:
Beständig gegenüber Kraftstoffen, Schmiermitteln, Lösungsmitteln und hydraulischen Flüssigkeiten; gute Witterungsbeständigkeit
Werkstoffspezifikation:
Sehr hohe Festigkeit, geringe Schwindung, günstiges Alterungsverhalten, hervorragende Wärmeformbeständigkeit, geringe Neigung zur Spannungsrissbildung, sehr hohe Abriebfestigkeit
Technische Spezifikation
Werkstoff: Epoxidharz
Farbe: rot
Werkstoff Gewindeeinsätze: Stahl
Dichte: 1,6 - 2,0 g/cm3 (ASTM D 792)
Temperaturbereich: -30 bis +150 °C
Zugfestigkeit: 39,2 / 73,5 N/mm2 (tr./luftft.) (ASTM D 638)
Biegefestigkeit: 78,7 MPa (ASTM D 790)
Druckfestigkeit: 156,8 N/mm2 (ASTM D 695)
Wärmeausdehnungskoeffizient: 20 - 25 x 10-6 K-1
Wärmeleitfähigkeit: 0,6 W/m * K (DIN 52612)
Elektr. Durchschlagfestigkeit: 10 kV/mm (ASTM D 149)
Spez. Durchgangswiderstand: 1014 Ohm x cm (DIN 53482)
Kriechstromfestigkeit (CTI): >600 V (ASTM BS-5901)
Dielektrizitätskonstante: 4 bei 1 MHz
Dielektr. Verlustfaktor (bei 50 Hz): 0,03 (DIN 53485)
Lichtbogenfestigkeit: >180 s (ASTM D 495)
Wasseraufnahme: 0,04 - 0,1 % (bei +23 °C / 24 h)
Brandverhalten: selbstverlöschend
Toleranz: 1 - 15 mm: ±0,25 mm; 16 - 50 mm: ±0,5 mm; 51 - 100 mm: ±1,0 mm; 101 - 250 mm: ±1,5 mm; ab 250 mm: ±2,0 mm

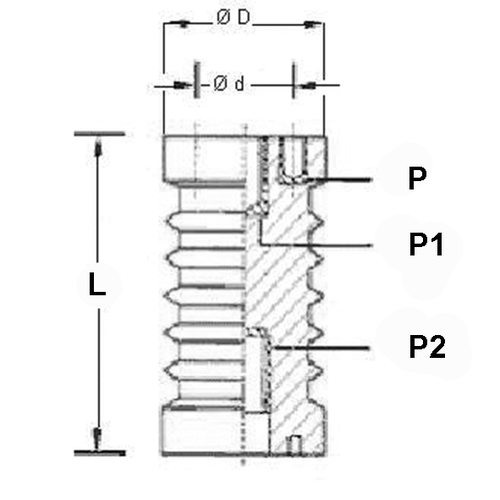

Artikel | Bild |
Nennspannung (AC/DC) kV
|
Kriechstrecke mm
|
L mm
|
d mm
|
D mm
|
Einheit Stück
| Innengewinde P |
P mm
| Innengewinde P1 |
P1 mm
| Innengewinde P2 |
P2 mm
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Nennspannung (AC/DC) kV
|
Kriechstrecke mm
|
L mm
|
d mm
|
D mm
|
Einheit Stück
|
Innengewinde P
|
P mm
|
Innengewinde P1
|
P1 mm
|
Innengewinde P2
|
P2 mm
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
338347 |
|
6.8 | 112 | 75 | 36 | 60 | 1 | M6 x 1 | 15 | M10 x 1,5 | 20 | M12 x 1,75 | 25 | 120,00 | |
338349 |
|
8.5 | 140 | 90 | 36 | 60 | 1 | M6 x 1 | 16 | M10 x 1,5 | 20 | M12 x 1,75 | 24 | 132,00 | |
338351 |
|
12 | 197 | 130 | 36 | 60 | 1 | M6 x 1 | 15 | M12 x 1,75 | 25 | M16 x 2 | 35 | 154,00 | |
338353 |
|
12 | 215 | 130 | 45 | 75 | 1 | M10 x 1,5 | 20 | M16 x 2 | 35 | M20 x 2,5 | 35 | 188,00 | |
338355 |
|
22 | 285 | 210 | 36 | 70 | 1 | M6 x 1 | 15 | M10 x 1,5 | 25 | M16 x 2 | 55 | 234,00 | |
338357 |
|
35 | 450 | 300 | 36 | 80 | 1 | M6 x 1 | 15 | M10 x 1,5 | 25 | M16 x 2 | 75 | 398,00 |
