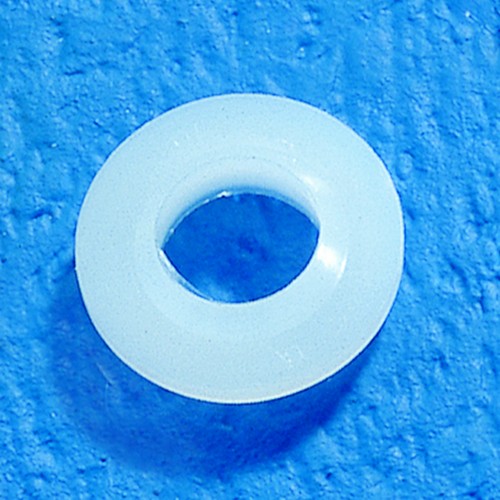

Schraubensicherungs-, Dicht- und Unterlegring aus PA für M-Gewinde
Produktspezifikation
Bewährte Schraubensicherung und gute Schraubenabdichtung in allen Branchen für den Einsatz mit Standardschrauben und -Muttern
Geräusch- und vibrationsdämpfend
Schutz vor Korrosion und elektrolytischen Einwirkungen
Oberflächenschutz, u. a. auch bei Email oder oberflächenbehandelten Materialien
Beim Einbau der Ringe pressen sich die vorstehenden Lippen in die Gewindegänge der Schrauben/Muttern. Alle Leerstellen werden ausgefüllt und damit wird eine stabile Schraubensicherung und -dichtung erreicht. Das elastische Material kann sich um die Schraube/Mutter verformen. Dies ist kein Nachteil, sondern die Schraube/Mutter wird dadurch zusätzlich gesichert und abgedichtet.
Die Facettenringe haben die beste Wirkung bei einmaliger Verwendung und sollten handfest mit dem Schraubenschlüssel angezogen werden. In besonderen Fällen ist ein kurzes Nachziehen nach ca. 24 Stunden zu empfehlen. Elektrische und pneumatische Schraubautomaten können problemlos verwendet werden.
Die Facettenringe sind teilweise gegen verdünnte Chemikalien beständig, u. a. gegen Öle, Benzin, Benzol, niedrige Alkohole, Ester, Ketone, Äther, Chlor, Kohlenwasserstoffe, leichte Laugen und verdünnte organische Säuren.
Technische Spezifikation
Werkstoff: PA 6 (Polyamid 6)
Farbe: natur
Allgemeine Information
Universelle Unterleg- oder Zwischenringe
Ideale Gleitringe zwischen drehenden Teilen
Isolieren Feuchtigkeit und Elektrizität
Absorbieren Schwingungen
Gegen Korrosion beständig
Chemische Charakteristik:
Beständig gegen aromatische und aliphatische Kohlenwasserstoffe, Kraftstoffe, Mineralöle und mineralische Schmierstoffe; geeignet für Alkohole, Ester, Ketone, Äther und Amine; gute Beständigkeit gegenüber schwachen Laugen, jedoch gegen starke Laugen nur mäßig beständig; bedingt beständig gegen schwache Mineralsäuren und schwache organische Säuren; wird von oxidierenden Säuren, starken Mineralsäuren und starken organischen Säuren sowie Phenolen angegriffen; bedingte Hydrolysebeständigkeit
Werkstoffspezifikation:
Polyamid ist ein elastischer, zäher, belastbarer, aber kerbempfindlicher Werkstoff
Stoßbelastbar und schlagzäh
Abrieb- und kältefest
Hohe Ermüdungsfestigkeit und ein hervorragendes Rückstellvermögen
Hohe Verschleißfestigkeit und gutes mechanisches Dämpfungsvermögen
Isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit
Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden
Polyamid kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden
PA 6 weist gegenüber PA 6.6 eine bessere Stoßbelastbarkeit und höhere Schlagzähigkeit auf
PA 6 besitzt unter den Kunststoffen die höchste Wasseraufnahme mit bis zu 9 bis 10 % (gefolgt von PA 6.6 mit 8 bis 9 %), wodurch sich deutlich Zähigkeit, Flexibilität und Dehnung erhöhen. Jedoch kann sich demzufolge die Festigkeit um bis zu 10 % vermindern.
Keine Lebensmittelzulassung
Werkstoff: PA 6 (Polyamid 6)
Farbe: natur
Dichte: 1,14 g/cm3 (DIN 53479)
Temperaturbereich: -40 bis +85 °C, kurzzeitig +180 °C
Schmelztemperatur: +220 °C (ISO 11357)
Streckspannung: 75 MPa (ISO 527)
Reißdehnung: >50 % (ISO 527)
E-Modul: 3.200 MPa (ISO 527)
Schlagzähigkeit: ohne Bruch (DIN 53453)
Kerbschlagzähigkeit (Charpy): 3 kJ/m2 (ISO 179)
Kugeldruckhärte: 160 N/mm2 (ISO 2039-1)
Shore-Härte D: 82° (DIN 53505)
Elektr. Durchschlagfestigkeit: 20 kV/mm (IEC 60243)
Dielektrizitätskonstante: 3,9 bei 50 Hz (IEC 60250)
Oberflächenwiderstand: 1013 Ohm (IEC 60093)
Spez. Durchgangswiderstand: 1015 Ohm x cm (IEC 60093)
Kriechstromfestigkeit (KC): >600 (DIN 53480)
Dielektr. Verlustfaktor (bei 50 Hz): 0,02 (Probekörper trocken)
Wasseraufnahme: bis 10 % (bei Wasserlagerung) (DIN 53472)
Brandklasse: UL 94 HB

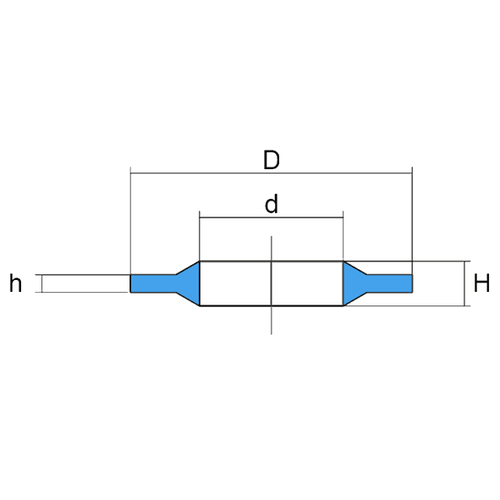

Artikel | Bild | für Gewinde |
d mm
|
D mm
|
h mm
|
H mm
|
d21 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
für Gewinde
|
d mm
|
D mm
|
h mm
|
H mm
|
d21 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|
308759 |
|
M3 | 3,1 | 7 | 0,7 | 1,4 | 3,7 | 50 | 15,00 | |
308760 |
|
M3 | 3,1 | 7 | 0,7 | 1,4 | 3,7 | 100 | 24,00 | |
308761 |
|
M4 | 4,15 | 9 | 1,25 | 2,8 | 4,8 | 50 | 17,00 | |
308762 |
|
M4 | 4,15 | 9 | 1,25 | 2,8 | 4,8 | 100 | 26,00 | |
308763 |
|
M5 | 5,15 | 10,6 | 1,4 | 3,5 | 6 | 50 | 19,00 | |
308764 |
|
M5 | 5,15 | 10,6 | 1,4 | 3,5 | 6 | 100 | 35,00 | |
308765 |
|
M6 | 6,1 | 12 | 1,6 | 4,2 | 7 | 50 | 22,00 | |
308766 |
|
M6 | 6,1 | 12 | 1,6 | 4,2 | 7 | 100 | 39,00 | |
308767 |
|
M8 | 8,1 | 15,8 | 2,1 | 4,6 | 9,2 | 50 | 28,00 | |
308768 |
|
M8 | 8,1 | 15,8 | 2,1 | 4,6 | 9,2 | 100 | 48,00 | |
308769 |
|
M10 | 10 | 19,6 | 2,1 | 5,3 | 11 | 50 | 35,00 | |
308770 |
|
M10 | 10 | 19,6 | 2,1 | 5,3 | 11 | 100 | 58,00 | |
308771 |
|
M12 | 12 | 22 | 2,2 | 5,5 | 13,2 | 25 | 26,00 | |
308772 |
|
M12 | 12 | 22 | 2,2 | 5,5 | 13,2 | 50 | 43,00 | |
308773 |
|
M14 | 14 | 25,2 | 2,5 | 5,5 | 14,8 | 25 | 37,00 | |
308774 |
|
M14 | 14 | 25,2 | 2,5 | 5,5 | 14,8 | 50 | 63,00 | |
308775 |
|
M16 | 16,2 | 29,4 | 2,6 | 6,2 | 17 | 25 | 43,00 | |
308776 |
|
M16 | 16,2 | 29,4 | 2,6 | 6,2 | 17 | 50 | 75,00 | |
308777 |
|
M18 | 18,15 | 31,5 | 2,7 | 6,9 | 19,2 | 25 | 50,00 | |
308778 |
|
M18 | 18,15 | 31,5 | 2,7 | 6,9 | 19,2 | 50 | 82,00 | |
308779 |
|
M20 | 20,2 | 35,5 | 2,8 | 6,9 | 21,3 | 25 | 58,00 | |
308780 |
|
M20 | 20,2 | 35,5 | 2,8 | 6,9 | 21,3 | 50 | 86,00 | |
308781 |
|
M22 | 22,5 | 36 | 2,5 | 6 | 23,3 | 25 | 59,00 | |
308782 |
|
M22 | 22,5 | 36 | 2,5 | 6 | 23,3 | 50 | 89,00 | |
308783 |
|
M24 | 24,3 | 37,8 | 3 | 7,9 | 25,2 | 25 | 69,00 |
