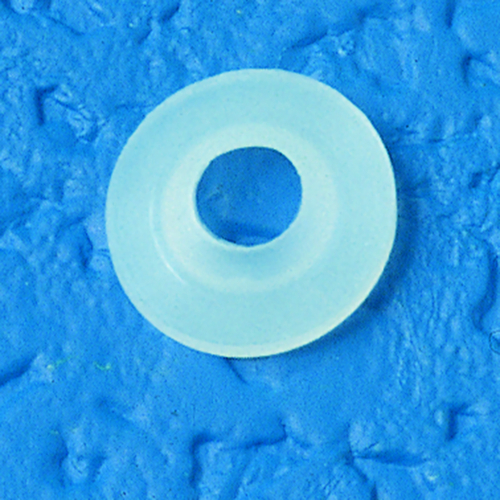

Unverlierbarkeitsscheibe aus PA für WHITWORTH-Rohrgewinde
Allgemeine Information
Diese Scheiben verhindern den Verlust von Bolzen und Schrauben (auch Blechschrauben) während der Montage
Stellen kurzfristige Verbindungen ohne Mutter her bzw. vor Verwendung eines Schraubautomaten kann Unterlegscheibe unverlierbar auf Schraube aufgesteckt werden
Die einseitige Lippe wirkt als Sicherung durch das Eindringen in die Gewindegänge sowie als Dichtung durch Ausfüllen des Leerraumes zwischen Werkstück und Schraubenkopf
Für den Einsatz von Schrauben, u. a. auch Blechschrauben als unverlierbares Verbindungselement: Der einseitige Facettenring klemmt sich beim Aufstecken auf die Schraube (Blechschraube) an das Gewinde und ist damit vormontiert und unverlierbar.
Schützt Oberflächen empfindlicher Apparate
Beständig gegen Vibration und die meisten Chemikalien
Keine Lebensmittelzulassung
Werkstoff: PA 6 (Polyamid 6)
Farbe: natur
Temperaturbereich: -40 bis +85 °C, kurzzeitig +180 °C

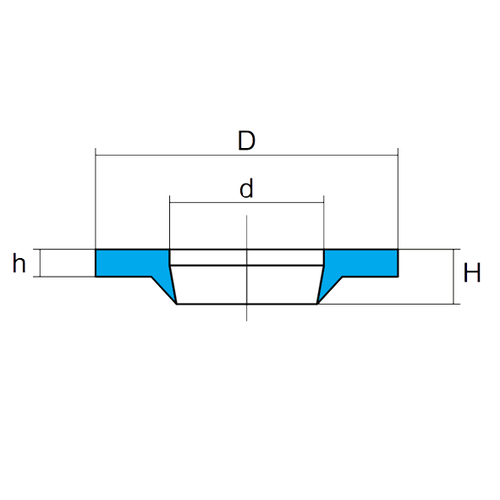

Artikel | Bild | für Gewinde |
d mm
|
D mm
|
h mm
|
H mm
|
d11 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
für Gewinde
|
d mm
|
D mm
|
h mm
|
H mm
|
d11 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|
306647 |
|
R 1/8" | 10,2 | 15 | 2,1 | 4,3 | 10,5 | 50 | 33,00 | |
306648 |
|
R 1/8" | 10,2 | 15 | 2,1 | 4,3 | 10,5 | 100 | 52,00 | |
306650 |
|
R 1/4" | 13,2 | 18,9 | 2,6 | 4,5 | 13,5 | 50 | 33,00 | |
306651 |
|
R 1/4" | 13,2 | 18,9 | 2,6 | 4,5 | 13,5 | 100 | 52,00 | |
306652 |
|
R 3/8" | 17,7 | 23 | 2,15 | 4,5 | 17 | 25 | 33,00 | |
306653 |
|
R 3/8" | 17,7 | 23 | 2,15 | 4,5 | 17 | 50 | 58,00 | |
306654 |
|
R 3/8" | 17,7 | 23 | 2,15 | 4,5 | 17 | 100 | 99,00 | |
306655 |
|
R 1/2" | 21,5 | 27,6 | 2,1 | 4,5 | 21 | 25 | 41,00 | |
306656 |
|
R 1/2" | 21,5 | 27,6 | 2,1 | 4,5 | 21 | 50 | 78,00 | |
306657 |
|
R 1/2" | 21,5 | 27,6 | 2,1 | 4,5 | 21 | 100 | 131,00 |
[1] empfohlene Aufnahmebohrung
