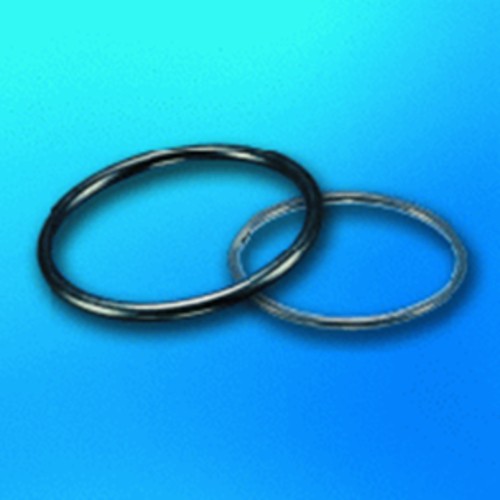

FPM-O-Ringe Standard - zöllig
Einsatzgebiet
Sehr gut einsetzbar:
Mineralölen, Fetten und Wachsen, Motorölen, Kraftstoffen aliphatischen und aromatischen Kohlenwasserstoffen, Aminen, Hydraulikflüssigkeiten, ätherischen Ölen, hohen Temperaturbereichen.
Nicht einsetzbar:
Konz. Säuren (z.B. Salpetersäure, Ameisensäure), konz. oxidierenden Medien (z.B. Peressigsäure).
Produktspezifikation
Hervorragende Temperaturbeständigkeit
Sehr gute Ozon-, Witterungs-, Alterungs- und Sauerstoffbeständigkeit
Hervorragende Beständigkeit in Mineralölen und Fetten
Geringe Gasdurchlässigkeit
Zeigt eine sehr gute Beständigkeit in unpolaren Medien
Neigt zu verstärkter Quellung in polaren Lösemitteln und Ketonen
Technische Spezifikation
Werkstoff: FPM (Fluorkautschuk)
Farbe: schwarz
Shore-Härte A: 80° ±5° (Messung an der Prüfplatte) (DIN 53505)
Temperaturbereich: -15 bis +200 °C
Dichte: 2,19 g/cm3 (DIN EN ISO 1183)
Spannungswert: 9 N/mm2 (DIN 53504)
Zugfestigkeit: 12,2 N/mm2 (DIN 53504)
Reißdehnung: 180 % (DIN 53504)
Druckverformungsrest: 8 % bei +150 °C / 24 h (DIN ISO 815)
Allgemeine Information O-Ringe
Diese O-Ringmaterialien sind speziell entwickelt für den Einsatz in verfahrenstechnischen Prozessen, in der Lebensmittelindustrie, pharmazeutischen, petrochemischen und chemischen Industrie
Ausführung: O-Ringe werden in Formen endlos vulkanisiert.
Wirkungsweise: O-Ringe sind selbsttätige, doppelt wirkende Dichtelemente, die durch den Einbau in radialer oder axialer Richtung hervorgerufenen Anpresskräfte bewirken die Anfangsdichtheit. Sie werden vom Systemdruck überlagert. Dadurch entsteht eine Gesamtdichtpressung, die mit steigendem Systemdruck zunimmt. Der O-Ring verhält sich unter Druck ähnlich einer Flüssigkeit mit hoher Oberflächenspannung, dadurch wird der Druck gleichmäßig nach allen Seiten übertragen (s. Abb. Anpresskräfte).
Vorteile zu anderen Dichtelementen: Symmetrischer Querschnitt; einfache kompakte Ausführung; selbsttätig und doppelt wirkend; einfache Berechnung und Festlegung der Nut; ungeteilte Nutausführung; große Werkstoffauswahl; breiter Anwendungsbereich
Häufigste Anwendungen: Abdichtung ruhender Maschinenteile gegen flüssige bzw. gasförmige Medien; als radial-statische Abdichtung, z.B. bei Buchsen, Deckeln, Rohren, Zylindern; als axial-statische Abdichtung, z.B. bei Flanschen, Platten, Verschlüssen; als dynamisches Dichtelement bei axialen, rotierenden und oszillierenden Bewegungen
Branchenspezifische Dichtungslösungen. Freigaben, Zulassungen und Konformitäten in der Lebensmittelindustrie: ADI free, FDA, 3-A; Sanitary Standards; Pharmaindustrie: ADI free, USP Class VI
Petrochemische Industrie: ex. Dekompression
Chemie: Permeationsdichte und chemische Stabilität
Abmessungen: zöllig ARP 001 - 932; metrisch ID 3 - 193 mm; Schnurstärke 1 - 8 mm
Herstellung: Nach modernsten Fertigungstechniken mit einem optimalen Werkzeugpark; für schnelles und flexibles Handeln; Rückverfolgbarkeit der Materialien ist gewährleistet. Alle Teile durchlaufen vor der Verpackung eine Qualitätskontrolle
Übliche Anwendungsbereiche für Elastomere hinsichtlich Temperatur und Polarität der eingesetzten Medien
Freigaben und Zertifikate in der Lebensmittel-, pharmazeutischen- und Trinkwasserindustrie (s. Freigabenliste)

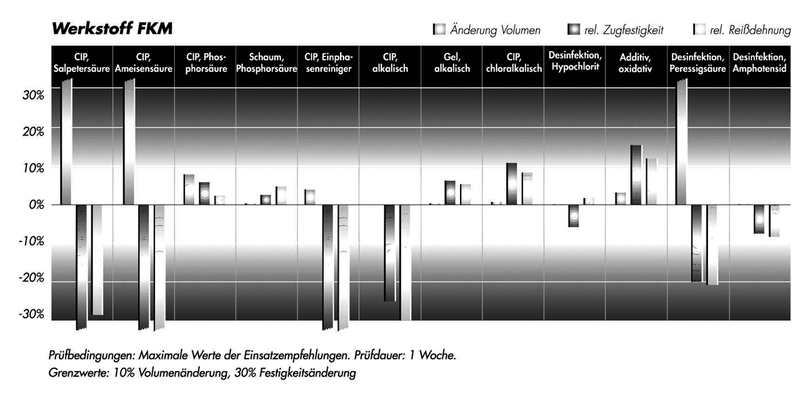

Übliche Reinigungsmedien für kontinuierliche Anlagen in der Lebensmittel- und Pharmaindustrie (s. Liste Reinigungsprodukte)
Artikel | Bild |

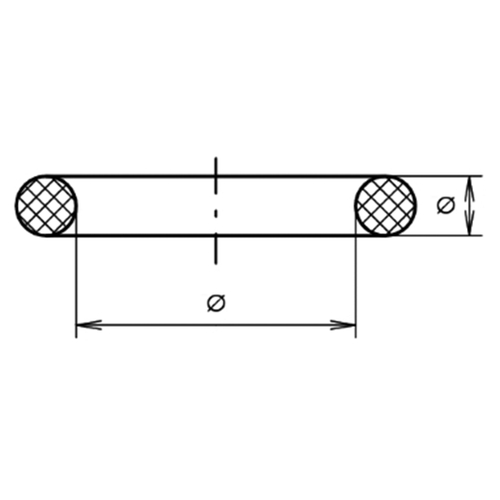

Innen-Ø mm
|
Schnur Ø mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Innen-Ø mm
|
Schnur Ø mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|
402294 |
|
0,74 | 1,02 | 10 | 75,00 | |
402295 |
|
0,74 | 1,02 | 20 | 127,00 | |
402296 |
|
1,07 | 1,27 | 10 | 75,00 | |
402297 |
|
1,07 | 1,27 | 20 | 127,00 | |
402298 |
|
4,2 | 1,5 | 10 | 75,00 | |
402299 |
|
4,2 | 1,5 | 20 | 127,00 | |
402300 |
|
1,42 | 1,52 | 10 | 75,00 | |
402301 |
|
1,42 | 1,52 | 20 | 127,00 | |
402302 |
|
6,07 | 1,63 | 10 | 103,00 | |
402303 |
|
6,07 | 1,63 | 20 | 172,00 | |
402304 |
|
7,65 | 1,63 | 10 | 103,00 | |
402305 |
|
7,65 | 1,63 | 20 | 172,00 | |
402306 |
|
1,78 | 1,78 | 10 | 103,00 | |
402307 |
|
1,78 | 1,78 | 20 | 172,00 | |
402308 |
|
2,57 | 1,78 | 10 | 103,00 | |
402309 |
|
2,57 | 1,78 | 20 | 172,00 | |
402310 |
|
2,9 | 1,78 | 10 | 103,00 | |
402311 |
|
2,9 | 1,78 | 20 | 172,00 | |
402312 |
|
3,68 | 1,78 | 10 | 103,00 | |
402313 |
|
3,68 | 1,78 | 20 | 172,00 | |
402314 |
|
4,47 | 1,78 | 10 | 103,00 | |
402315 |
|
4,47 | 1,78 | 20 | 172,00 | |
402316 |
|
5,28 | 1,78 | 10 | 103,00 | |
402317 |
|
5,28 | 1,78 | 20 | 172,00 | |
402318 |
|
6,07 | 1,78 | 10 | 103,00 |
