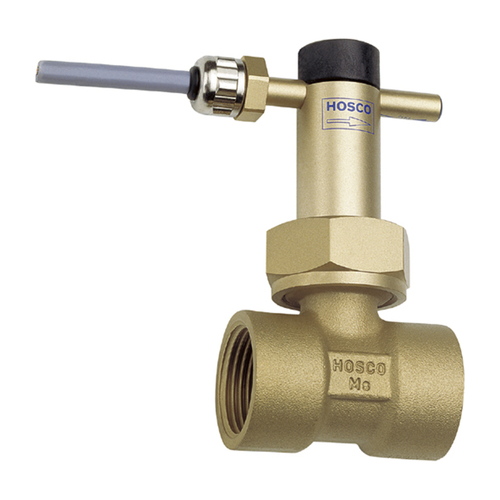

Durchfluss-Wächter aus Messing oder Edelstahl
Ähnliche Artikel
Kunden haben sich ebenfalls angesehen
Angesehen
Einsatzgebiet
Der Durchfluss-Schalter dient der Überwachung aggressiver und nicht-aggressiver Medien in Labor, Technikum und Betrieb.
Produktspezifikation
Der Durchflusswächter arbeitet nach dem Prinzip des federgestützten Paddels (Prallschalter) mit magnetischer Ansteuerung eines Reedschalters.
Geringster Druckverlust
Optimale Wiederholgenauigkeit
Hermetische Trennung zwischen elektrischen und hydraulischen Bauteilen
Fixierung der Schalteinheit durch Kunststoffknopf
Technische Spezifikation
Werkstoff:
Gehäuse: Messing (Ms58) oder Edelstahl 1.4305
Körper: Messing (Ms58) oder Edelstahl 1.4571
Paddelteile: Edelstahl 1.4301, 1.4571
Feder: Edelstahl 1.4310
Magnet: Oxid 300
Dichtung: NBR (bei Ms58); FPM (bei 1.4305)
Max. Betriebsdruck: 25 bar
Anschluss: Innengewinde G 3/8" bis G 2"
Toleranz: ±15 % vom Endwert
Medientemperatur: max. +110 °C
Druckverlust: 0,01 bar (bei max. Durchfluss)
Hysterese: 0,7 l/min. (mindestens; schaltwertabhängig)
Schutzart: IP 65
Spannung: 230 V~
Stromstärke: 1 A
Leistungsaufnahme: 50 VA
Kabellänge: 1,5 m
| Artikel | Bild |
NW mm
|
Messbereich Flüssigkeiten1 l/min.
|
max. Durchfluss Flüssigkeiten2 l/min.
| Werkstoff |
Einheit Stück
| Innengewinde |

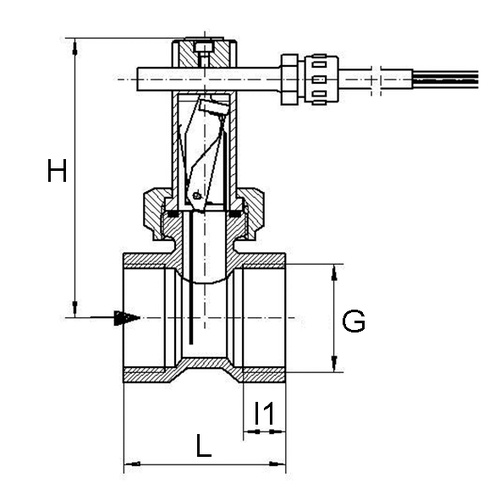

l1 mm
|
H mm
|
L mm
|
Gewicht kg
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
NW mm
|
Messbereich Flüssigkeiten1 l/min.
|
max. Durchfluss Flüssigkeiten2 l/min.
|
Werkstoff
|
Einheit Stück
|
Innengewinde
|
l1 mm
|
H mm
|
L mm
|
Gewicht kg
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 341715 |
|
10 | 2,5 - 3,5 | 10 | Messing | 1 | G 3/8" | 10 | 82 | 50 | 0,35 | 234,00 | |
| 341716 |
|
15 | 4 - 4,5 | 20 | Messing | 1 | G 1/2" | 10 | 82 | 50 | 0,35 | 234,00 | |
| 341717 |
|
20 | 5 - 6 | 40 | Messing | 1 | G 3/4" | 12 | 83 | 50 | 0,35 | 234,00 | |
| 341718 |
|
25 | 9,5 - 11,5 | 60 | Messing | 1 | G 1" | 12 | 87 | 50 | 0,4 | 238,00 | |
| 341719 |
|
32 | 13,5 - 17,5 | 80 | Messing | 1 | G 1 1/4" | 12 | 91 | 50 | 0,55 | 283,00 | |
| 341720 |
|
40 | 30 - 38 | 100 | Messing | 1 | G 1 1/2" | 12 | 94 | 50 | 0,6 | 317,00 | |
| 341721 |
|
50 | 42 - 53 | 150 | Messing | 1 | G 2" | 12 | 103 | 50 | 1 | 414,00 | |
| 341722 |
|
10 | 2,5 - 3,5 | 10 | Edelstahl | 1 | G 3/8" | 10 | 82 | 50 | 0,35 | 538,00 | |
| 341723 |
|
15 | 4 - 4,5 | 20 | Edelstahl | 1 | G 1/2" | 10 | 82 | 50 | 0,35 | 538,00 | |
| 341724 |
|
20 | 5 - 6 | 40 | Edelstahl | 1 | G 3/4" | 12 | 83 | 50 | 0,35 | 598,00 | |
| 341725 |
|
25 | 9,5 - 11,5 | 60 | Edelstahl | 1 | G 1" | 12 | 87 | 50 | 0,4 | 617,00 | |
| 341726 |
|
32 | 13,5 - 17,5 | 80 | Edelstahl | 1 | G 1 1/4" | 12 | 91 | 50 | 0,55 | 694,00 | |
| 341727 |
|
40 | 30 - 38 | 100 | Edelstahl | 1 | G 1 1/2" | 12 | 94 | 50 | 0,6 | 816,00 | |
| 341728 |
|
50 | 42 - 53 | 150 | Edelstahl | 1 | G 2" | 12 | 103 | 50 | 1 | 837,00 |
[1] Der Messbereich ist für horizontal abnehmenden Durchfluss angegeben
[2] Wasser (+20 °C)
