Einsatzgebiet
Prozesschemie, Betriebstechnik, Anlagenbau
Produktspezifikation

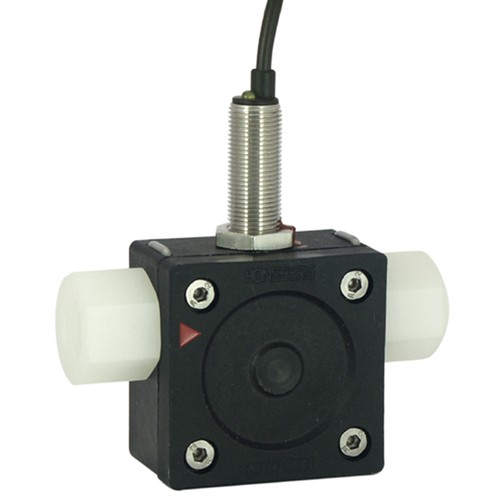

Durchfluss kleiner Mengen, mit induktivem Sensor
Weitgehende Verschleißfreiheit durch hochwertige Keramikachse und Keramiklager
Ausgangssignal PNP
Keine Ein- und Auslaufstrecke erforderlich
Unkompliziertes Messen von Durchflüssen
Funktionsbeschreibung: Das Flügelrad im Durchflussmesser wird durch die Durchflussgeschwindigkeit in Rotation versetzt. Die Umdrehungen des Flügelrades sind proportional der Durchflussmenge pro Zeit. Die Aufnahme der Rotationsgeschwindigkeit geschieht durch einen induktiven Näherungsschalter.
Technische Spezifikation
Werkstoff:
Gehäuse: PPS (Polyphenylensulfid)
Rotor: PVDF (Polyvinylidenfluorid) sowie 1.4310 (Edelstahl)
Lager: Iglidur X
Achse: Keramik ZrO2 - TZP
Dichtung: FPM (Fluorkautschuk)
Max. Betriebsdruck: 16 bar bei +20 °C
Stromstärke: 10 mA (Ruhe); 200 mA (Ausgang, max.)
Anschluss am Sensor: 2 m Kabel
Ausgang: PNP
Kurzschlussfestigkeit: ja
Verpolungssicher: ja
Schutzart: IP 67
Anschluss: Innengewinde G 3/8" bzw. G 1" aus PVDF
| Artikel | Bild |
NW mm
|
max. Durchfluss Flüssigkeiten1 l/min.
|
Messbereich Flüssigkeiten1 l/min.
| Impulse2 |
Frequenz Hz
|
Einheit Stück

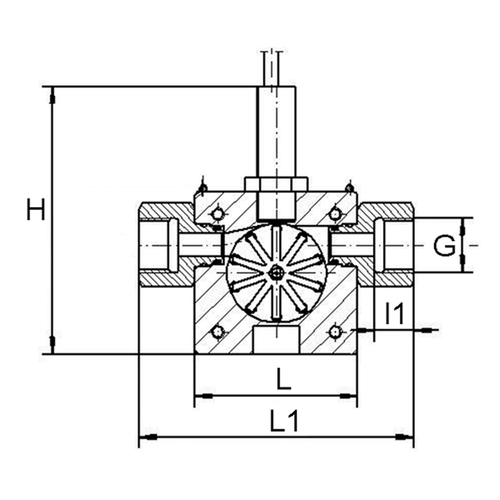

| Innengewinde |
l1 mm
|
H mm
|
L mm
|
L1 mm
|
SW mm
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
NW mm
|
max. Durchfluss Flüssigkeiten1 l/min.
|
Messbereich Flüssigkeiten1 l/min.
|
Impulse2
|
Frequenz Hz
|
Einheit Stück
|
Innengewinde
|
l1 mm
|
H mm
|
L mm
|
L1 mm
|
SW mm
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 341743 |
|
10 | 1,8 | 0,1 - 1,5 | 10200 | 255 | 1 | G 3/8" | 12 | 88 | 50 | 84 | 22 | 748,00 | |
| 341744 |
|
10 | 12 | 0,2 - 10 | 3345 | 558 | 1 | G 3/8" | 12 | 88 | 50 | 84 | 22 | 766,00 | |
| 341745 |
|
10 | 16,8 | 0,4 - 12 | 1755 | 341 | 1 | G 3/8" | 12 | 88 | 50 | 84 | 22 | 784,00 | |
| 341746 |
|
25 | 36 | 2 - 30 | 1216 | 608 | 1 | G 1" | 18 | 103 | 70 | 110 | 38 | 1.061,00 | |
| 341747 |
|
25 | 72 | 3 - 60 | 607 | 607 | 1 | G 1" | 18 | 103 | 70 | 110 | 38 | 1.077,00 | |
| 341748 |
|
25 | 120 | 4 - 100 | 252 | 420 | 1 | G 1" | 18 | 103 | 70 | 110 | 38 | 1.096,00 |
[1] Wasser (+20 °C) [2] Mögliche Streuung der Impulse/Liter ±10 % in der Charge
