Einsatzgebiet
Gerät zur Anzeige kleiner Durchflussraten
Produktspezifikation

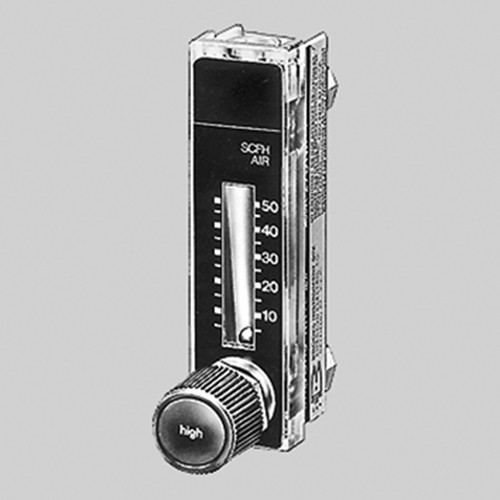

Mechanisch robust, stoß- und schlagfest. Das Gerät besteht aus einem einzigen Kunststoffteil für Gehäuse, Rippenmessrohr, Frontrahmen und Kugelanschlag.
Sehr gute Ablesemöglichkeit durch die Lage des Messrohres direkt hinter Frontrahmen und Skala ohne Zwischenlage von Fenster und Rahmen. Die bewährte Rippenkonstruktion gewährleistet eine Stabilisierung des Schwebekörpers und damit eine Erhöhung der Genauigkeit.
Die Anschluss-Stücke und der Ventilsatz werden ohne Gewinde mittels O-Ring-Abdichtung montiert und bleiben drehbar; damit wird Beschädigung bei zu festem Andrehen der Leitung verhindert und die Montage vereinfacht.
Niedriger Druckverlust.
Technische Spezifikation
Werkstoff:
Gehäuse: PC (Polycarbonat)
Reinigungsstopfen: PC (Polycarbonat)
Schwebekörperanschlag: PC (Polycarbonat)
Kugel-Schwebekörper: Glas oder rostfreier Stahl
O-Ringe: FPM
Nadelventil: Edelstahl oder Messing
Anschluss-Stücke: Edelstahl oder Messing
Skalenlänge: 37 mm
Max. Betriebsdruck: 6,8 bar
Max. Temperatur: +55 °C
Standard-Genauigkeit: ±10 % vom Skalenendwert oder besser
Reproduzierbarkeit: innerhalb 1 % vom Istwert
Anschluss: Innengewinde NPT 1/8"
| Artikel | Bild |
Messbereich Luft l/h
|
Messbereich Wasser l/h
| Werkstoff Schwebekörper | Nadelventil |
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Messbereich Luft l/h
|
Messbereich Wasser l/h
|
Werkstoff Schwebekörper
|
Nadelventil
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|
| 55600 |
|
10 - 80 | 0,1 - 1,5 | Glas | Edelstahl | 1 | 871,00 | |
| 55601 |
|
10 - 150 | 0,5 - 4 | Edelstahl | Edelstahl | 1 | 871,00 | |
| 55602 |
|
20 - 300 | 0,5 - 6 | Glas | Edelstahl | 1 | 871,00 | |
| 55603 |
|
50 - 500 | 1 - 6 | Edelstahl | Edelstahl | 1 | 871,00 | |
| 55604 |
|
100 - 1500 | 5 - 35 | Glas | Edelstahl | 1 | 871,00 | |
| 55605 |
|
200 - 2600 | 5 - 80 | Edelstahl | Edelstahl | 1 | 871,00 | |
| 55607 |
|
10 - 80 | 0,1 - 1,5 | Glas | Messing | 1 | 613,00 | |
| 55608 |
|
10 - 150 | 0,5 - 4 | Edelstahl | Messing | 1 | 613,00 | |
| 55609 |
|
20 - 300 | 0,5 - 6 | Glas | Messing | 1 | 613,00 | |
| 55610 |
|
50 - 500 | 1 - 6 | Edelstahl | Messing | 1 | 613,00 | |
| 55611 |
|
100 - 1500 | 5 - 35 | Glas | Messing | 1 | 613,00 | |
| 55612 |
|
200 - 2600 | 5 - 80 | Edelstahl | Messing | 1 | 613,00 |
