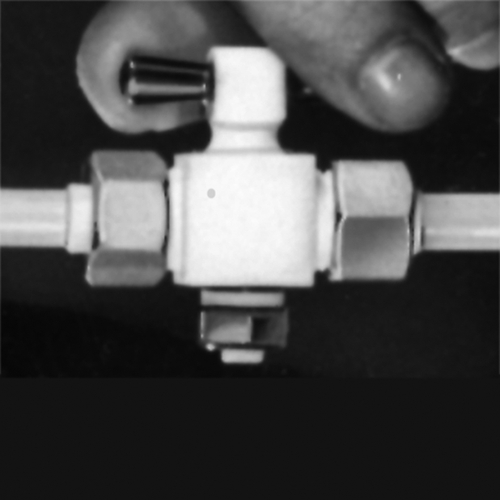

Technische Spezifikation
Werkstoff:
Körper und Küken: PTFE
Überwurfmuttern: Edelstahl
Anschluss: für Schläuche (Rohre) mit gleichem Außen-Ø
Allgemeine Information
MULTIFIT®-Hähne und Ventile für harte Schläuche (Rohre) spannen die Schläuche (Rohre) mittels eines zusammengepressten FPM-O-Ringes ein. Je höher der Innendruck, desto fester wird die Verbindung.
MULTIFIT®-Verbindungen werden in Sekundenschnelle hergestellt und gelöst.
Größe A:
Für hochflexible PTFE-Schläuche, mit Außen-Ø 0,6 bis 1,0 mm (1/32").
Größe C:
Für Schläuche vieler Chromatographie-Systeme, mit Außen-Ø 1,3 bis 1,6 mm (1/16"). Die Überwurfmuttern der Größe C haben dieselbe Gewindegröße wie diejenigen der Größe D. Daher kann das ganze reichhaltige Sortiment der in Größe D ausgeführten RCT®-Kupplungen, Hähne und Säulen nach Auswechseln der Überwurfmutter und des Dichtungsrings mit den 1/16" Schläuchen verbunden werden.
Größe D:
Für 1/8"-Schläuche des THOMACHROM®-Chromatographie-Systems, die in verschiedenen Materialien und mit Innendurchmessern von 0,25 bis 2,0 mm lieferbar sind. Geeignet für Außen-Ø 2,4 bis 3,2 mm. Die Muttern der Größe D sind durch eine Einkerbung gekennzeichnet.
Größe E:
Für 1/4"-Schläuche und Gasrohre von Chromatographie-Säulen, geeignet für Außen-Ø 5,7 bis 6,4 mm.
MULTIFIT® gibt es in der Standard-Ausführung für wässrige und nichtaggressive Lösungsmittel mit PVC-U-Muttern und als SR-Ausführung mit Muttern aus PCTFE für Temperaturen bis zu +120 °C. Für besonders aggressive Flüssigkeiten wie Pyridin, Ketone und Ester stehen auch O-Ringe aus FFKM zur Verfügung (separat anzufragen).
Werkstoff:
Körper und Küken: PTFE
Überwurfmuttern: PVC-U oder PCTFE
Max. Betriebsdruck: 3 bar bei +20 °C
| Artikel | Bild |
Rohr Außen-Ø Zoll
|
NW mm
|

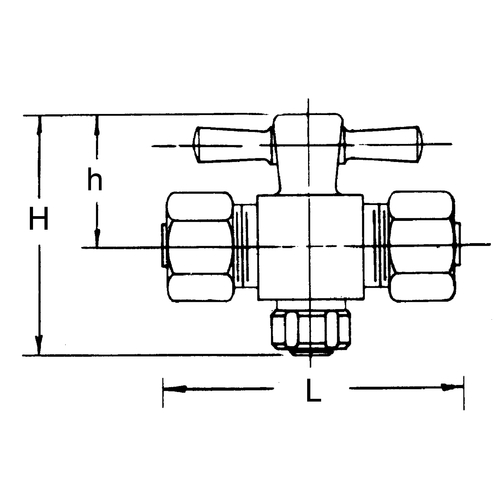

h mm
|
H mm
|
L mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Rohr Außen-Ø Zoll
|
NW mm
|
h mm
|
H mm
|
L mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|
| 60091 |
|
1/8" | 1 | 24 | 44 | 48 | 1 | 151,00 | |
| 60092 |
|
3/16" | 1 | 24 | 44 | 54 | 1 | 173,00 | |
| 60093 |
|
3/16" | 2 | 24 | 44 | 54 | 1 | 173,00 | |
| 60094 |
|
3/16" | 3 | 24 | 44 | 54 | 1 | 173,00 | |
| 60095 |
|
1/4" | 1 | 24 | 44 | 54 | 1 | 181,00 | |
| 60096 |
|
1/4" | 2 | 24 | 44 | 54 | 1 | 181,00 | |
| 60097 |
|
1/4" | 3 | 24 | 44 | 54 | 1 | 181,00 | |
| 60098 |
|
5/16" | 1 | 24 | 44 | 54 | 1 | 192,00 | |
| 60099 |
|
5/16" | 2 | 24 | 44 | 54 | 1 | 192,00 | |
| 60100 |
|
5/16" | 3 | 24 | 44 | 54 | 1 | 192,00 | |
| 60101 |
|
5/16" | 4 | 31 | 52 | 59 | 1 | 209,00 | |
| 60102 |
|
5/16" | 5 | 31 | 52 | 59 | 1 | 209,00 | |
| 60103 |
|
3/8" | 4 | 31 | 52 | 59 | 1 | 214,00 | |
| 60104 |
|
3/8" | 5 | 31 | 52 | 59 | 1 | 214,00 | |
| 60105 |
|
1/2" | 4 | 31 | 52 | 59 | 1 | 220,00 | |
| 60106 |
|
1/2" | 5 | 31 | 52 | 59 | 1 | 220,00 |
