Produktspezifikation
Witterungs- und UV-beständig, auch im Außenbereich einsetzbar
Korrosionsbeständig
Hohe Schlagzähigkeit, auch in der Kälte
Hohe mechanische Festigkeit
Sehr gute chemische Beständigkeit
Gute Temperaturbeständigkeit
Technische Spezifikation
Werkstoff:
Gehäuse, Kugel: PVDF (Polyvinylidenfluorid)
Kugelzapfen, Einschraubteil: PVDF (Polyvinylidenfluorid)
Überwurfmutter, Einlegeteil: PVDF (Polyvinylidenfluorid)
Kugeldichtung: PTFE (Polytetrafluorethylen)
Dichtelemente: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk)
Handhebel: PVDF (Polyvinylidenfluorid)
Anschluss: Schweißmuffe oder PP-Stahlflansch
Allgemeine Information

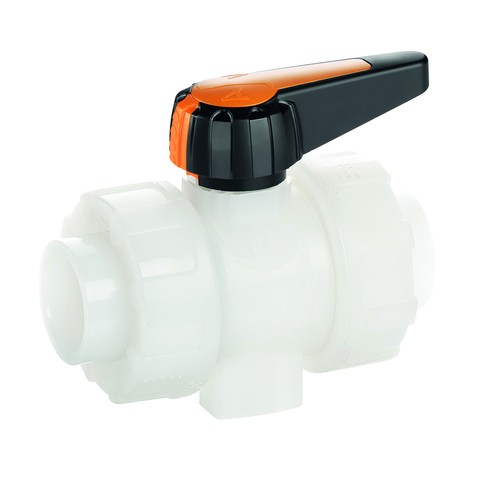

Zerlegbarer Kugelhahn aus hochwertigen Materialien für Anwendungen, die höhere Ansprüche an das Material stellen. Alle Komponenten erfüllen die Anforderungen von DIN 3441/3442 und des DIBT (Deutsches Institut für Bautechnik).
Der Kugelhahn kann manuell durch einen Handhebel betätigt werden, wobei der Handhebel auch als unverwechselbare Stellungsanzeige fungiert. Es können jedoch auch alle handelsüblichen elektrischen bzw. pneumatischen Antriebe nach DIN ISO 5211 verwendet werden.
Die Anbindung der Armatur an die Rohrleitung ist durch die Verwendung bewährter Klebe- und Schweißverfahren einfach. Die radiale Demontage ist auch nach der Installation möglich.
Hochwertige Werkstoffe
Lange Lebensdauer
Erhöhte Zeitstandfestigkeit
Niedriges, konstantes Drehmoment
Betriebssicher und wartungsarm
Medien: für neutrale und aggressive Medien
Max. Betriebsdruck: 16 bar (bei +20 °C Wasser)
Temperaturbereich: PVC-U von 0 bis +60 °C; PP von +5 bis +80 °C; PVDF von -30 bis +140 °C; EPDM von -30 bis +140 °C; FPM von -30 bis +140 °C
Baugröße: DN 10 bis 50
Prüfungen nach DIN: 3230, 3441, 3442, 16962 und 8063
Hinweis: Kunststoff- und Elastomerbauteile, nicht beständig gegen synthetische oder mineralische Öle, Lösungs- und Reinigungsmittel.
| Artikel | Bild |
NW mm
| Anschluss |
PN1 bar
| Werkstoff Dichtung |
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
NW mm
|
Anschluss
|
PN1 bar
|
Werkstoff Dichtung
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|
| 350430 |
|
10 | Schweißmuffe 16 mm | 16 | FPM | 1 | 388,00 | |
| 350431 |
|
15 | Schweißmuffe 20 mm | 16 | FPM | 1 | 410,00 | |
| 350432 |
|
20 | Schweißmuffe 25 mm | 16 | FPM | 1 | 508,00 | |
| 350433 |
|
25 | Schweißmuffe 32 mm | 16 | FPM | 1 | 652,00 | |
| 350434 |
|
32 | Schweißmuffe 40 mm | 16 | FPM | 1 | 844,00 | |
| 350435 |
|
40 | Schweißmuffe 50 mm | 16 | FPM | 1 | 1.114,00 | |
| 350436 |
|
50 | Schweißmuffe 63 mm | 16 | FPM | 1 | 1.558,00 | |
| 350438 |
|
15 | PP-Stahlflansch 20 mm | 16 | FPM | 1 | 800,00 | |
| 350439 |
|
20 | PP-Stahlflansch 25 mm | 16 | FPM | 1 | 970,00 | |
| 350440 |
|
25 | PP-Stahlflansch 32 mm | 16 | FPM | 1 | 1.190,00 | |
| 350441 |
|
32 | PP-Stahlflansch 40 mm | 16 | FPM | 1 | 1.716,00 | |
| 350442 |
|
40 | PP-Stahlflansch 50 mm | 16 | FPM | 1 | 2.254,00 | |
| 350443 |
|
50 | PP-Stahlflansch 63 mm | 16 | FPM | 1 | 3.092,00 |
[1] bei +20 °C
