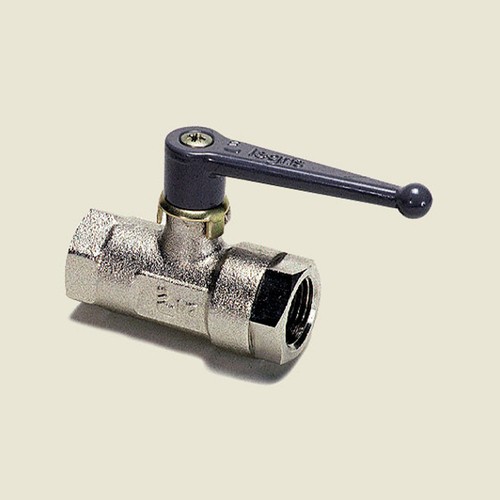

Kugelhahn aus Messing - Innengewinde
Produktspezifikation
Beidseitig Muffenanschluss, Zylinder-Whitworth-Gewinde; Kugelküken poliertes Messing, Gehäuse Messing - sandgestrahlt und galvanisch vernickelt; Stopfbuchsen- und Ausgleichs-Ringe Butadien-Kautschuk (NBR), Kugelsitze graphitgefülltes PA.
Allgemeine Information
Absperrungen in temperaturbelasteten Druckleitungssystemen für neutrale Medien
Kompakt aufgebautes, leicht schaltbares Kugelhahnsystem mit geringem Gewicht und kleinen Abmessungen.
Werkstoff:
Hahnküken: Messing, poliert
Hahngehäuse: Messing, gepresst und vernickelt
Kugeldichtung: PTFE (Polytetrafluorethylen)
Spindeldichtung: FPM (Fluorkautschuk)
Schaltgriff: Polyamid, schwarz
Max. Betriebsdruck: 15 bar bei +20 °C
Anschlag: 90°
Flussrichtung: beliebig
Temperaturbereich: -20 bis +100 °C
Gewicht: <140 g

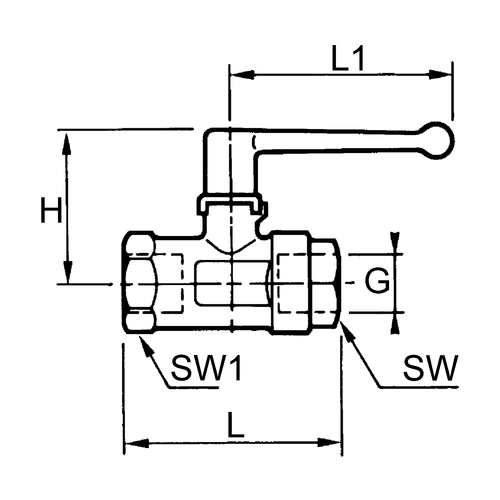

Artikel | Bild | Innengewinde |
NW mm
|
L mm
|
L1 mm
|
H mm
|
SW mm
|
SW1 mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Innengewinde
|
NW mm
|
L mm
|
L1 mm
|
H mm
|
SW mm
|
SW1 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|
46305 |
|
G 1/8" | 4 | 44 | 48 | 35 | 14 | 14 | 1 | 72,00 | |
46306 |
|
G 1/8" | 7 | 51 | 48 | 38 | 19 | 19 | 1 | 81,00 | |
46307 |
|
G 1/4" | 7 | 53 | 48 | 38 | 19 | 19 | 1 | 72,00 | |
46308 |
|
G 3/8" | 10 | 59 | 69 | 45 | 24 | 24 | 1 | 84,00 | |
46309 |
|
G 1/2" | 13 | 67 | 69 | 47 | 27 | 27 | 1 | 98,00 | |
46310 |
|
G 3/4" | 20 | 80 | 108 | 63 | 38 | 32 | 1 | 159,00 | |
46312 |
|
G 1" | 23 | 94 | 108 | 67 | 46 | 41 | 1 | 229,00 | |
46314 |
|
G 1 1/4" | 32 | 112 | 180 | 97 | 60 | 55 | 1 | 343,00 | |
46315 |
|
G 1 1/2" | 32 | 120 | 180 | 97 | 60 | 55 | 1 | 398,00 | |
46316 |
|
G 1 1/2" | 40 | 111 | 190 | 104 | 55 | 55 | 1 | 598,00 | |
46317 |
|
G 2" | 40 | 122 | 190 | 104 | 70 | 70 | 1 | 649,00 |
