Produktspezifikation

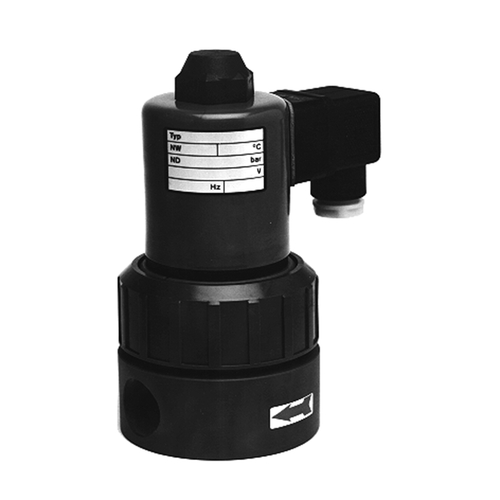

Direktgesteuertes Kunststoff-Magnetventil mit PTFE-Faltenbalg für viele Anwendungen in der Industrie und im Anlagenbau. Das Ventil ist aufgrund der hohen chemischen Beständigkeit aller Werkstoffe auch für aggressive Flüssigkeiten und Gase geeignet.
In Ruhestellung wird das Ventil durch Federkraft geschlossen. Beim Einschalten hebt sich der Magnetanker, wobei der damit verbundene Faltenbalg den Mediendurchfluss freigibt. Der PTFE-Faltenbalg trennt das Medium zuverlässig vom Magnetanker bzw. von der Atmosphäre. Eine dem Faltenbalg aufsitzende Elastomerkappe im Ventilsitz gewährleistet eine hohe Dichtwirkung. Der Magnet ist gegenüber dem Ventilkörper um 360° frei drehbar. Die Druck- und Flüssigkeitsdichtigkeit des Ventilgehäuses auch bei Demontage der Magnetspule sorgt für Betriebssicherheit.
Technische Spezifikation
Werkstoff:
Gehäuse: PP (Polypropylen)
Faltenbalg: PTFE (Polytetrafluorethylen)
Dichtungen
(O-Ring, Dichtkappe): EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk)
Durchflussmedien: Neutrale und aggressive Flüssigkeiten und Gase
Viskosität: bis ca. 37 mm2/sec (cSt)
Max. Betriebsdruck: DN 10: 2,0 bar; DN 15: 1,0 bar; DN 20: 0,5 bar (bei Gleichstrom reduziert sich der Betriebsdruck um 20 %)
Max. Medientemperatur: +50 °C
Max. Umgebungstemperatur: +50 °C
Einbaulage: beliebig (vorzugsweise stehender Magnet)
Funktion: stromlos geschlossen (NC)
Spannung: 220 V / 50 Hz oder 24 V=
Schaltzeit: Öffnen: 30 - 40 ms; Schließen: 40 - 50 ms
Einschaltdauer: 100 %
Leistungsaufnahme: 9,5 W
Schutzart: IP 65
Elektr. Anschluss: Gerätesteckdose Pg 9 nach DIN 43560
Gewicht: 825 g
Anschluss: Schweißmuffe
| Artikel | Bild |
NW mm
|
d mm
|
PN1 bar
| Werkstoff Dichtung |
Spannung Volt
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
NW mm
|
d mm
|
PN1 bar
|
Werkstoff Dichtung
|
Spannung Volt
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|
| 350931 |
|
10 | 16 | 2 | EPDM | 230~ | 1 | 476,00 | |
| 350932 |
|
15 | 20 | 1 | EPDM | 230~ | 1 | 476,00 | |
| 350933 |
|
20 | 25 | 0,5 | EPDM | 230~ | 1 | 476,00 | |
| 350934 |
|
10 | 16 | 2 | EPDM | 24= | 1 | 476,00 | |
| 350935 |
|
15 | 20 | 1 | EPDM | 24= | 1 | 476,00 | |
| 350936 |
|
20 | 25 | 0,5 | EPDM | 24= | 1 | 476,00 | |
| 350937 |
|
10 | 16 | 2 | FPM | 230~ | 1 | 488,00 | |
| 350938 |
|
15 | 20 | 1 | FPM | 230~ | 1 | 488,00 | |
| 350939 |
|
20 | 25 | 0,5 | FPM | 230~ | 1 | 488,00 | |
| 350940 |
|
10 | 16 | 2 | FPM | 24= | 1 | 488,00 | |
| 350941 |
|
15 | 20 | 1 | FPM | 24= | 1 | 488,00 | |
| 350942 |
|
20 | 25 | 0,5 | FPM | 24= | 1 | 488,00 |
[1] bei +20 °C
