Produktspezifikation

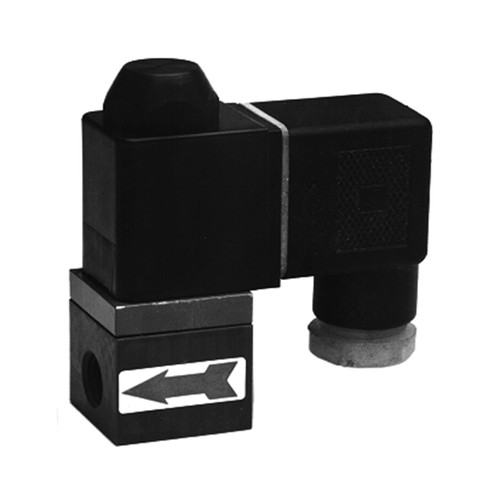

Direktgesteuertes Kunststoff-Klein-Magnetventil für viele Anwendungen in der Industrie und im Anlagenbau. Der hochgradig korrosions-, UV- und witterungsbeständige Gehäusewerkstoff PTFE erlaubt den Einsatz auch im Außenbereich. Das Ventil ist aufgrund seiner hohen chemischen Beständigkeit auch für aggressive Flüssigkeiten und Gase geeignet. In Ruhestellung wird das Ventil durch Federkraft geschlossen. Beim Einschalten hebt sich der Magnetanker, wobei die damit verbundene Membran den Mediendurchfluss freigibt. Die Elastomermembrane trennt das Medium zuverlässig vom Magnetanker bzw. von der Atmosphäre. Der Magnet ist gegenüber dem Ventilkörper um 360° frei drehbar. Die Druck- und Flüssigkeitsdichtigkeit des Ventilgehäuses auch bei Demontage der Magnetspule sorgt für Betriebssicherheit.
Technische Spezifikation
Werkstoff:
Gehäuse: PTFE (Polytetrafluorethylen)
Membran: EPDM (Ethylen-Propylen-Dien-Kautschuk), FPM (Fluorkautschuk)
Durchflussmedien: Neutrale und aggressive Flüssigkeiten und Gase
Viskosität: bis ca. 37 mm2/sec (cSt)
Max. Medientemperatur: PTFE bis +110 °C; EPDM bis +110 °C; FPM bis +110 °C
Max. Umgebungstemperatur: +50 °C
Einbaulage: beliebig (vorzugsweise stehender Magnet)
Funktion: stromlos geschlossen (NC)
Spannung: 220 V / 50 Hz oder 24 V=
Schaltzeit: Öffnen: 40 - 50 ms; Schließen: 40 - 50 ms
Einschaltdauer: 100 %
Leistungsaufnahme: 4,5 W
Schutzart: IP 65
Elektr. Anschluss: Flachstecker 6,3 x 0,8 für Rechtecksteckdose nach DIN 46248
Gewicht: 130 g
Leitungsanschluss: Innengewinde G 1/8"
| Artikel | Bild |
NW mm
| Innengewinde |
PN1 bar
| Werkstoff Membran |
Spannung Volt
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
NW mm
|
Innengewinde
|
PN1 bar
|
Werkstoff Membran
|
Spannung Volt
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|
| 350903 |
|
1 | G 1/8" | 6 | EPDM | 230~ | 1 | 335,00 | |
| 350904 |
|
1,5 | G 1/8" | 4 | EPDM | 230~ | 1 | 335,00 | |
| 350905 |
|
2 | G 1/8" | 2 | EPDM | 230~ | 1 | 335,00 | |
| 350906 |
|
2,5 | G 1/8" | 1 | EPDM | 230~ | 1 | 335,00 | |
| 350907 |
|
1 | G 1/8" | 6 | EPDM | 24= | 1 | 335,00 | |
| 350908 |
|
1,5 | G 1/8" | 4 | EPDM | 24= | 1 | 335,00 | |
| 350909 |
|
2 | G 1/8" | 2 | EPDM | 24= | 1 | 335,00 | |
| 350910 |
|
2,5 | G 1/8" | 1 | EPDM | 24= | 1 | 335,00 | |
| 350911 |
|
1 | G 1/8" | 6 | FPM | 230~ | 1 | 355,00 | |
| 350912 |
|
1,5 | G 1/8" | 4 | FPM | 230~ | 1 | 355,00 | |
| 350913 |
|
2 | G 1/8" | 2 | FPM | 230~ | 1 | 355,00 | |
| 350914 |
|
2,5 | G 1/8" | 1 | FPM | 230~ | 1 | 355,00 | |
| 350915 |
|
1 | G 1/8" | 6 | FPM | 24= | 1 | 355,00 | |
| 350916 |
|
1,5 | G 1/8" | 4 | FPM | 24= | 1 | 355,00 | |
| 350917 |
|
2 | G 1/8" | 2 | FPM | 24= | 1 | 355,00 | |
| 350918 |
|
2,5 | G 1/8" | 1 | FPM | 24= | 1 | 355,00 |
[1] bei +20 °C
