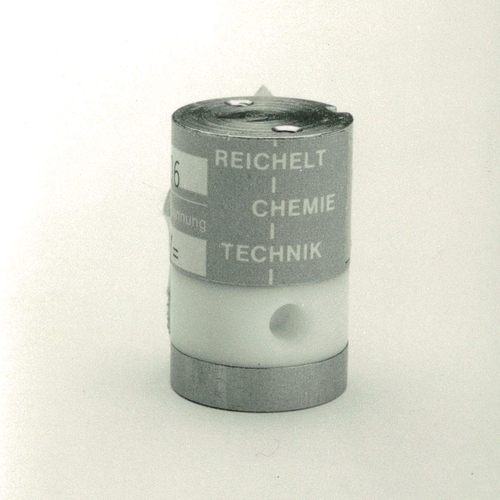

3/2-Wege-Mini-Magnetventil aus PTFE
Technische Spezifikation
Bauart: 3/2-Wege-Sitz-Ventil
Innenvolumen: 27 - 1094 µl (von Anschluss zu Anschluss)
Allgemeine Information

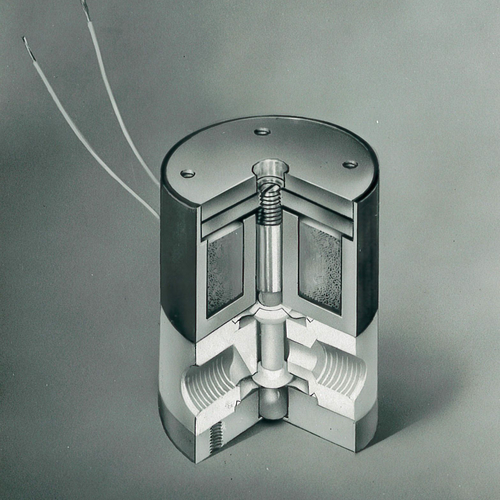

Kleine Ventile für Anwendungen, bei denen hohe Reinheit erforderlich ist, sowie für korrosive Medien. Die THOMAFLUID®-Mini-Magnetventile sind nach dem Sitzprinzip aufgebaut, wobei die Magnetinnenteile durch eine PTFE-Membran vom Medium getrennt wurden.
Alle medienberührenden Teile aus PTFE
Hohe Lebensdauer
Kleines Innenvolumen
Kurze Ansprechzeit
Kleine Baugröße
Niedrige Leistungsaufnahme
Kein Totvolumen (zero dead volume)
Außerordentlich leicht gebaut
Werkstoff:
Gehäuse: Stahl (elektrischer Teil)
Ventilkörper: PTFE (Polytetrafluorethylen)
Dichtung: PTFE (Polytetrafluorethylen)
Einbaulage: beliebig
Bauart: Sitz-Ventil
Durchflussmedien: Neutrale und aggressive Gase und Flüssigkeiten, keine Feststoffe
Max. Medientemperatur: -10 bis +70 °C
Max. Umgebungstemperatur: -10 bis +70 °C
Druckbereich Gase: Vakuum bis 2 bar
Druckbereich Flüssigkeiten: Vakuum bis 2 bar
Ansprechzeit: 20 ms max. (an); 30 ms max. (aus)
Funktion: stromlos offen oder geschlossen
Artikel | Bild |
Innenvolumen µl
|
NW mm
|
Spannung Volt
| Innengewinde |
Einheit Stück
| Funktion1 |
Leistungsaufnahme W
|

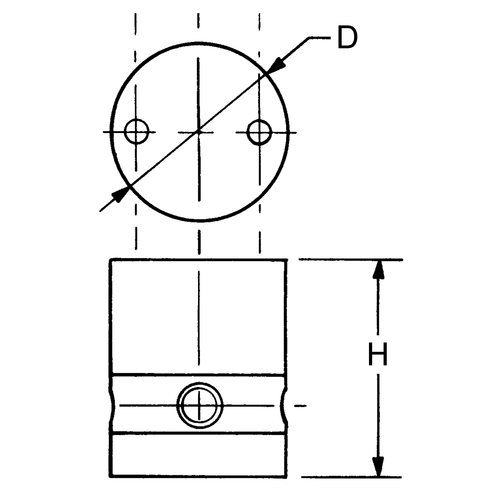

D mm
|
H mm
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Innenvolumen µl
|
NW mm
|
Spannung Volt
|
Innengewinde
|
Einheit Stück
|
Funktion1
|
Leistungsaufnahme W
|
D mm
|
H mm
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
87307 |
|
27 | 1 | 12= | UNF 10-32 | 1 | NC | 1,13 | 19 | 30 | 440,00 | |
87308 |
|
27 | 1 | 24= | UNF 10-32 | 1 | NC | 1,15 | 19 | 30 | 440,00 | |
87329 |
|
111 | 1,6 | 12= | UNF 1/4"-28 | 1 | NC | 1,5 | 26 | 38 | 529,00 | |
87330 |
|
111 | 1,6 | 24= | UNF 1/4"-28 | 1 | NC | 1,5 | 26 | 38 | 529,00 | |
87331 |
|
494 | 2,4 | 12= | UNF 1/4"-28 | 1 | NC | 4,23 | 32 | 46 | 648,00 | |
87332 |
|
494 | 2,4 | 24= | UNF 1/4"-28 | 1 | NC | 4,23 | 32 | 46 | 648,00 | |
87334 |
|
1.094 | 4 | 12= | NPT 1/8" | 1 | NC | 7,2 | 45 | 53 | 842,00 | |
87335 |
|
1.094 | 4 | 24= | NPT 1/8" | 1 | NC | 7,2 | 45 | 53 | 842,00 |
[1] NC = stromlos geschlossen
