Feinregulierventil - gespritzt
Produktspezifikation
Aus hochwertigen Kunststoffen gespritzte, kompakte Regulierventile mit linearer Regelcharakteristik

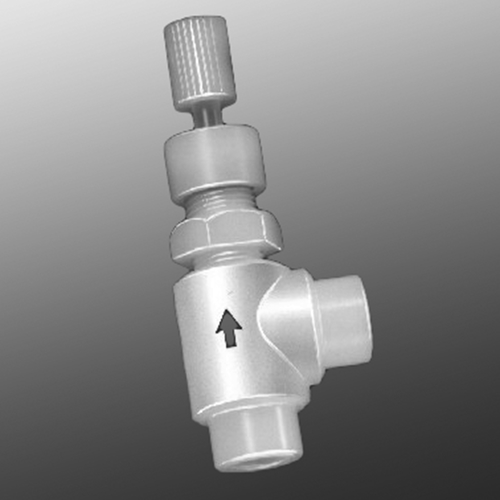

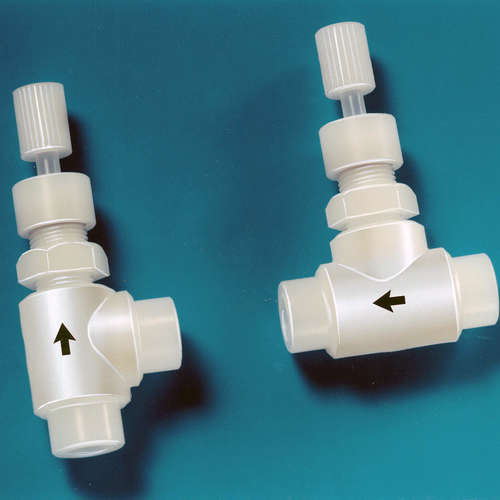

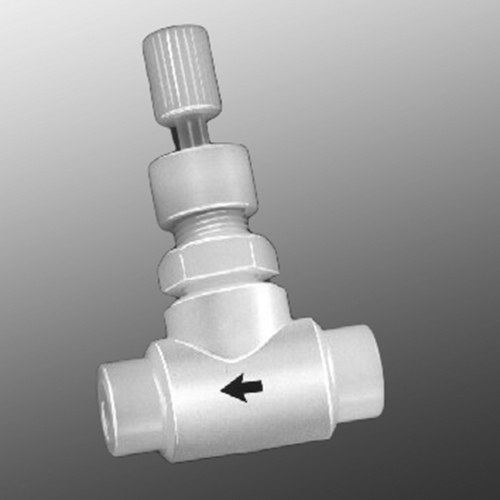

Die zwei Bauarten "Durchgangs-" und "Eckventil" bieten vielfältige Einsatzmöglichkeiten
Die Einstellung des Volumenstroms erfolgt über eine drehbare Rändelschraube, Spindel, Ventilkegel und -sitz.
Zahlreiche Anschlussmöglichkeiten durch Kompatibilität mit THOMAFLUID®- sowie MULTIFIT®-Schlauchverbinder, -Rohrverbinder und Fittings
Mit Schottmutter für den Schalttafeleinbau
Technische Spezifikation
Werkstoff:
Gehäuse: PP (Polypropylen), PVDF (Polyvinylidenfluorid), PFA (Perfluoralkoxy)
Spindel: PCTFE (Polychlortrifluorethylen)
O-Ring: FPM (Fluorkautschuk)
Temperaturbereich:
PP (Polypropylen): -5 bis +90 °C
PVDF (Polyvinylidenfluorid): -40 bis +120 °C
PFA (Perfluoralkoxy): -40 bis +180 °C
PCTFE (Polychlortrifluorethylen): -250 bis +170 °C
FPM (Fluorkautschuk): -40 bis +200 °C
Nennweite: 3, 4 und 8 mm
Durchflussbereich:
für Luft (Δp=0,1 bar): 350 - 4.500 l/h
für Wasser (Δp=1 bar): 60 - 600 l/h
Max. Betriebsdruck: 6 bar bei +20 °C. Der Druckausnutzungsgrad ist zu beachten: Bei erhöhten Temperaturen entsprechend verminderte Druckbeaufschlagung
Anschluss: Nahtfreie, zylindrische G-Innengewinde Schottmutter mit M-Gewinde
Artikel | Bild | Ausführung |
NW mm
|
max. Durchfluss Gase l/h
|
max. Durchfluss Flüssigkeiten1 l/h
| Innengewinde | Werkstoff |
Einheit Stück
| M |
h mm
|

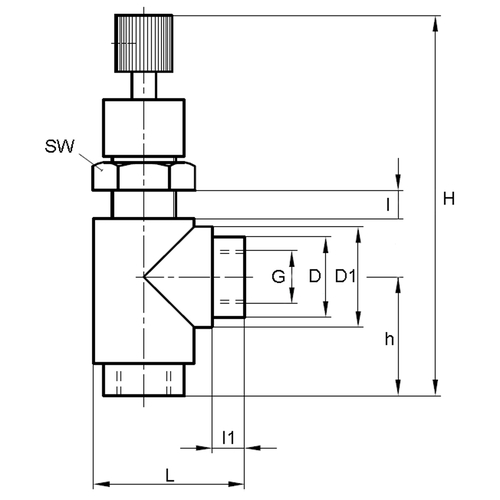

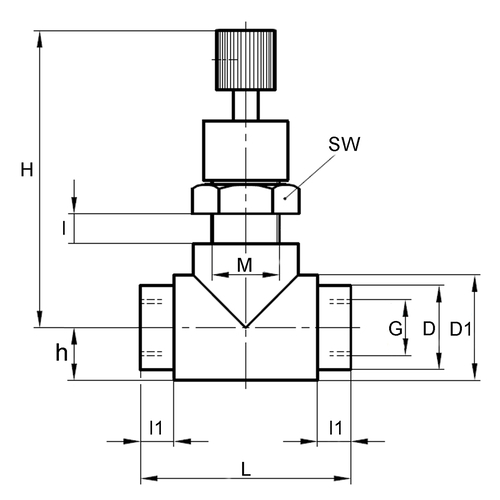

H mm
|
l mm
|
l1 mm
|
L mm
|
D mm
|
D1 mm
|
SW mm
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Ausführung
|
NW mm
|
max. Durchfluss Gase l/h
|
max. Durchfluss Flüssigkeiten1 l/h
|
Innengewinde
|
Werkstoff
|
Einheit Stück
|
M
|
h mm
|
H mm
|
l mm
|
l1 mm
|
L mm
|
D mm
|
D1 mm
|
SW mm
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
305106 |
|
Durchgang | 3 | 450 | 70 | G 1/8" | PP | 1 | M12 x 1 | 10 | 59 | 6 | 8 | 44 | 5 | 20 | 17 | 122,00 | |
305107 |
|
Eck | 3 | 350 | 60 | G 1/8" | PP | 1 | M12 x 1 | 22 | 76 | 6 | 8 | 32 | 15 | 15 | 17 | 133,00 | |
305108 |
|
Durchgang | 4 | 2.000 | 250 | G 1/4" | PP | 1 | M16 x 1 | 13 | 71 | 7 | 8 | 50 | 20 | 25 | 22 | 140,00 | |
305109 |
|
Eck | 4 | 2.000 | 250 | G 1/4" | PP | 1 | M16 x 1 | 30 | 95 | 7 | 8 | 38 | 20 | 25 | 22 | 151,00 | |
305110 |
|
Durchgang | 8 | 4.500 | 600 | G 1/2" | PP | 1 | M20 x 1,5 | 18 | 86 | 9 | 14 | 60 | 32 | 36 | 27 | 160,00 | |
305111 |
|
Eck | 8 | 4.500 | 600 | G 1/2" | PP | 1 | M20 x 1,5 | 30 | 114 | 9 | 10 | 46 | 32 | 36 | 27 | 184,00 | |
305112 |
|
Durchgang | 3 | 450 | 70 | G 1/8" | PVDF | 1 | M12 x 1 | 10 | 59 | 6 | 8 | 44 | 5 | 20 | 17 | 186,00 | |
305113 |
|
Eck | 3 | 350 | 60 | G 1/8" | PVDF | 1 | M12 x 1 | 22 | 76 | 6 | 8 | 32 | 15 | 15 | 17 | 184,00 | |
305114 |
|
Durchgang | 4 | 2.000 | 250 | G 1/4" | PVDF | 1 | M16 x 1 | 13 | 71 | 7 | 8 | 50 | 20 | 25 | 22 | 193,00 | |
305115 |
|
Eck | 4 | 2.000 | 250 | G 1/4" | PVDF | 1 | M16 x 1 | 30 | 95 | 7 | 8 | 38 | 20 | 25 | 22 | 209,00 | |
305116 |
|
Durchgang | 8 | 4.500 | 600 | G 1/2" | PVDF | 1 | M20 x 1,5 | 18 | 86 | 9 | 14 | 60 | 32 | 36 | 27 | 224,00 | |
305117 |
|
Eck | 8 | 4.500 | 600 | G 1/2" | PVDF | 1 | M20 x 1,5 | 30 | 86 | 9 | 14 | 60 | 32 | 36 | 27 | 260,00 | |
305118 |
|
Durchgang | 3 | 450 | 70 | G 1/8" | PFA | 1 | M12 x 1 | 10 | 59 | 6 | 8 | 44 | 5 | 20 | 17 | 184,00 | |
305119 |
|
Eck | 3 | 350 | 60 | G 1/8" | PFA | 1 | M12 x 1 | 22 | 76 | 6 | 8 | 32 | 15 | 15 | 17 | 191,00 | |
305120 |
|
Durchgang | 4 | 2.000 | 250 | G 1/4" | PFA | 1 | M16 x 1 | 13 | 71 | 7 | 8 | 50 | 20 | 25 | 22 | 222,00 | |
305121 |
|
Eck | 4 | 2.000 | 250 | G 1/4" | PFA | 1 | M16 x 1 | 30 | 95 | 7 | 8 | 38 | 20 | 25 | 22 | 231,00 | |
305122 |
|
Durchgang | 8 | 4.500 | 600 | G 1/2" | PFA | 1 | M20 x 1,5 | 18 | 86 | 9 | 14 | 60 | 32 | 36 | 27 | 252,00 | |
305123 |
|
Eck | 8 | 4.500 | 600 | G 1/2" | PFA | 1 | M20 x 1,5 | 30 | 114 | 9 | 10 | 46 | 32 | 36 | 27 | 280,00 |
[1] Wasser (+20 °C)
