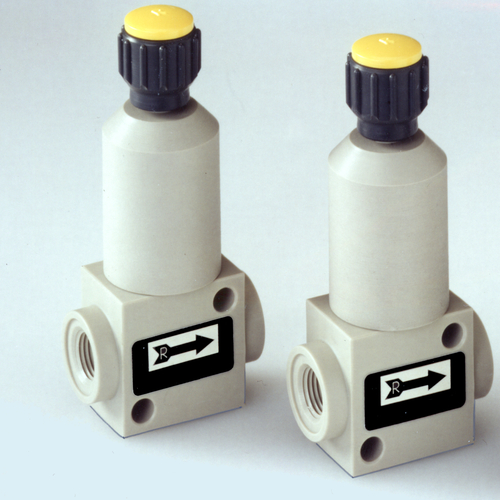

Feinst-Regulierventil - blockform
Einsatzgebiet
Sehr präzise Feinregulierung von Flüssigkeits- und Gasströmen aller Art in Bereichen der chemischen Verfahrenstechnik, Analysentechnik, Biotechnologie, chemischen Kerntechnik, Medizintechnik und Umwelttechnik
Produktspezifikation
Handregelbares Feinst-Stellventil mit Präzisionsspindel, streng-lineare Regelcharakteristik; aus erprobten chemikalienbeständigen und biokompatiblen Plastwerkstoffen, chemisch sterilisierbar, zum Einbau in feste Leitungen mit standardmäßigem Innengewinde nach DIN ISO 228 vorbereitet.
Technische Spezifikation
Werkstoff: PP (Polypropylen); PVDF (Polyvinylidenfluorid) oder PTFE (Polytetrafluorethylen)

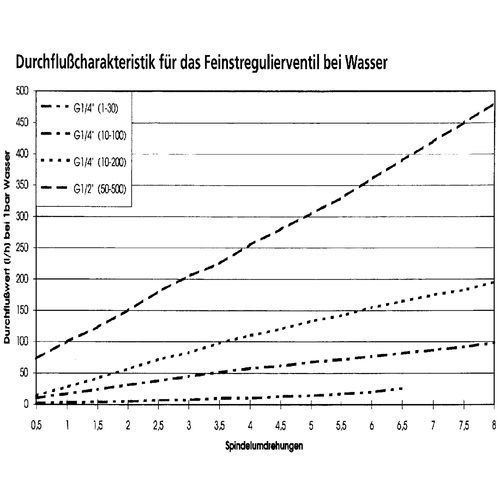

Durchflussbereich:
für Wasser (Δp=1 bar): 1-30 l/h; 10-100 l/h; 10-200 l/h; 50-500 l/h
für Luft (Δp=1 bar): 3-150 l/h; 40-675 l/h; 80-1.150 l/h; 500-3.000 l/h
Anschluss: Innengewinde G 1/4" oder G 1/2"

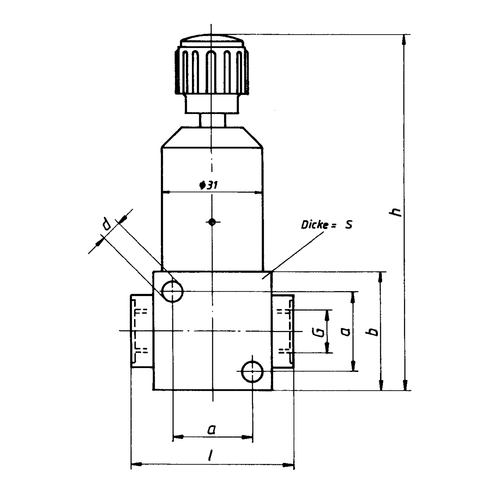

Baugröße:
G 1/4": a=24 mm; b=36 mm; I=49 mm; h=112 mm; s=25 mm; d=6,6 mm
G 1/2": a=34 mm; b=48 mm; I=66 mm; h=124 mm; s=30 mm; d=6,6 mm
Artikel | Bild |
max. Durchfluss Flüssigkeiten l/h
|
max. Durchfluss Gase l/h
|
NW mm
| Innengewinde | Werkstoff |
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
max. Durchfluss Flüssigkeiten l/h
|
max. Durchfluss Gase l/h
|
NW mm
|
Innengewinde
|
Werkstoff
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|
16550 |
|
30 | 150 | 3 | G 1/4" | PP | 1 | 312,00 | |
16551 |
|
100 | 675 | 4 | G 1/4" | PP | 1 | 312,00 | |
16552 |
|
200 | 1.150 | 4 | G 1/4" | PP | 1 | 312,00 | |
16553 |
|
500 | 3.000 | 10 | G 1/2" | PP | 1 | 366,00 | |
16554 |
|
30 | 150 | 3 | G 1/4" | PVDF | 1 | 563,00 | |
16555 |
|
100 | 675 | 4 | G 1/4" | PVDF | 1 | 563,00 | |
16556 |
|
200 | 1.150 | 4 | G 1/4" | PVDF | 1 | 563,00 | |
16557 |
|
500 | 3.000 | 10 | G 1/2" | PVDF | 1 | 655,00 | |
16558 |
|
30 | 150 | 3 | G 1/4" | PTFE | 1 | 571,00 | |
16559 |
|
100 | 675 | 4 | G 1/4" | PTFE | 1 | 571,00 | |
16560 |
|
200 | 1.150 | 4 | G 1/4" | PTFE | 1 | 571,00 | |
16561 |
|
500 | 3.000 | 10 | G 1/2" | PTFE | 1 | 803,00 |
