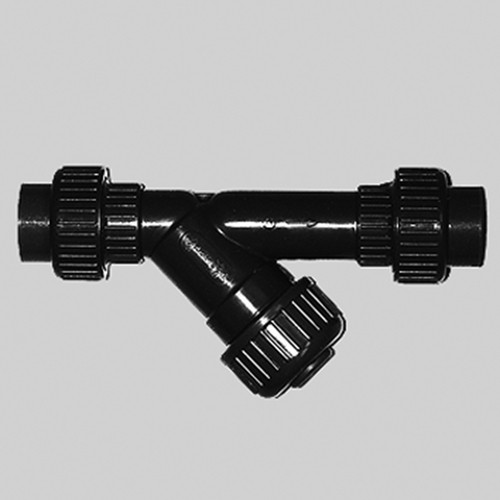

Schmutzfänger aus PP - mit Verschraubung
Produktspezifikation
Die Schmutzfänger sind für den Einbau in PP-Rohrleitungen entwickelt.
Alle Ventilteile bestehen aus PP.
Technische Spezifikation
Anschluss-Satz: Verschraubung mit Schweißstumpf, beidseitig PP Anschlussmuttern, Einlegeteile und EPDM-Runddichtringe
Siebrohr: PP (Polypropylen)
Sieb: ETFE (Ethylen-Tetrafluorethylen) Maschenweite 0,5 mm; weitere auf Anfrage
Allgemeine Information
Einsatz in der Verfahrens- und Prozesstechnik, chemische Industrie, Chemikalien-Transport, Entschwefelung- und Entstickungsanlagen, Abwasserreinigung, Wasseraufbereitung, Umwelttechnologie sowie Hygiene- und Sanitärtechnik.
Auf den genannten Gebieten dienen sie als Sicherungs- und Reinigungsorgane an Behältern, Rohrleitungen und Pumpenanlagen.
THOMAFLUID®-Schmutzfänger aus PVC-U bzw. PP oder PVDF sind überall da unerlässlich, wo verschmutzte Medien transportiert werden. Sie verhindern zuverlässig Betriebsstörungen durch Auffangen von Verunreinigungen aus dem Medium. Der Einsatz der Schmutzfänger dient dem Anlagenschutz und vermeidet Schmutzablagerungen. Da die Schmutzfänger metallfrei sind, wird Medienoxidation vermieden. Der Einsatz hochwertiger Werkstoffe in Gehäuse und Sieb gewährleistet Bruchsicherheit und Korrosionsbeständigkeit. Die Demontage ohne Werkzeuge erlaubt eine schnelle und einfache Reinigung. Die Schmutzfänger sind von einfachstem Aufbau, sind daher wartungsfrei und zeichnen sich aus durch eine lange Lebensdauer.
Schmutzfänger schützen empfindliche Armaturen der Anlagen und Sanitärtechnik vor Verschmutzung. Der Schmutz wird durch ein Filterelement (Siebrohr) mit entsprechend festgelegter Filterfeinheit aus dem Medium herausgesiebt
Leckagefreie Reinigung von flüssigen und gasförmigen Medien.
Alle mit dem Medium in Berührung stehenden Teile sind aus Kunststoffen, die eine hohe Beständigkeit gegen chemische Einflüsse aufweisen. Sie eignen sich insbesondere dort, wo aggressive Medien abzusperren und zu fördern sind.
Der Anschluss an Rohrleitungen erfolgt bei den PVC-Ventilen beim ersten Einsatz durch Verkleben der Anschluss-Stutzen mit dem Rohr, bei den Ausführungen PP und PVDF verschweißt man Stutzen und Rohr. Sind die Armaturen einmal fest an Rohren fixiert, so können diese jederzeit durch Lösen der Verschraubung aus den Leitungen entfernt werden.
Schmutzfänger-Flachsitzventil mit weicher Elastomer-Dichtung
Schmutzfänger-O-Ring dient zur Abdichtung des Gehäuseoberteils
PVC-U (Polyvinylchlorid, hart): Widerstandsfähig gegen die meisten Laugen, Säuren, Salzlösungen und mit Wasser mischbaren organischen Verbindungen. Nicht widerstandsfähig gegen aromatische und chlorierte Kohlenwasserstoffe.
Polybuten: Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte oxidierende Säuren.
PVDF (Polyvinylidenfluorid): Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische und aromatische (Chlor-) Kohlenwasserstoffe, Halogene und Alkohole. Nur bedingt widerstandsfähig gegen Ketone, Ester, Ether, bzw. nicht verwendbar für organische Basen und Alkalien.
PTFE (Polytetrafluorethylen): PTFE ist gegenüber den meisten Chemikalien beständig
FPM (Fluorkautschuk): Hohe chemische Widerstandsfähigkeit in allen Arten von Lösungsmitteln. Nicht geeignet für Heißdampf, organische Säuren und starke Basen.
PP (Polypropylen): Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte, oxidierende Säuren.
FEP (Fluorethylenpropylen) und ETFE (Ethylen-Tetrafluorethylen): FEP und ETFE sind gegenüber den meisten Chemikalien beständig.
Werkstoff Gehäuse: PVC-U, PP, PVDF (spritzgegossen)
Temperaturbereich:
PVC-U bis +60 °C; Polybuton bis +90 °C; PVDF bis +100 °C; PTFE bis +250 °C; FPM bis +150 °C; PP bis +90 °C; FEP und ETFE bis +150 °C
Anschluss: Die beidseitigen Verschraubungen enthalten Runddichtungen, Einlegeteile und Überwurfmuttern. Die Armaturen werden als Kompletteinheit mit der Verschraubung geliefert. Zur Fixierung an Rohren besitzen die Armaturen Endstutzen.

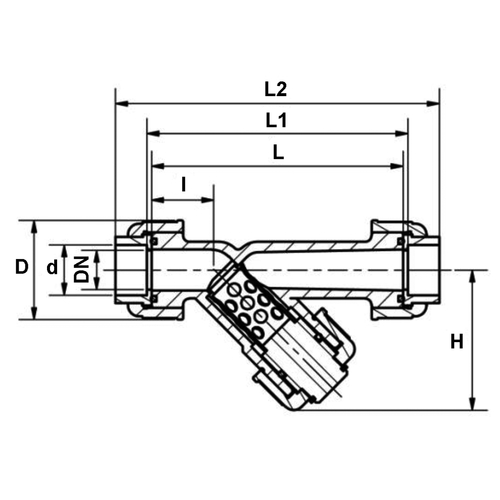

Artikel | Bild |
d mm
|
NW mm
| Außengewinde |
l mm
|
H mm
|
L mm
|
L1 mm
|
L2 mm
|
Maschenweite µm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
d mm
|
NW mm
|
Außengewinde
|
l mm
|
H mm
|
L mm
|
L1 mm
|
L2 mm
|
Maschenweite µm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
303460 |
|
20 | 15 | G 1/2" | 36 | 75 | 130 | 140 | 168 | 500 | 1 | 226,00 | |
303461 |
|
20 | 15 | G 1/2" | 36 | 75 | 130 | 140 | 168 | 1.000 | 1 | 226,00 | |
303462 |
|
20 | 15 | G 1/2" | 36 | 75 | 130 | 140 | 168 | 1.500 | 1 | 226,00 | |
303463 |
|
20 | 15 | G 1/2" | 36 | 75 | 130 | 140 | 168 | 2.000 | 1 | 226,00 | |
303464 |
|
25 | 20 | G 3/4" | 36 | 80 | 150 | 160 | 192 | 500 | 1 | 239,00 | |
303465 |
|
25 | 20 | G 3/4" | 36 | 80 | 150 | 160 | 192 | 1.000 | 1 | 239,00 | |
303466 |
|
25 | 20 | G 3/4" | 36 | 80 | 150 | 160 | 192 | 1.500 | 1 | 239,00 | |
303467 |
|
25 | 20 | G 3/4" | 36 | 80 | 150 | 160 | 192 | 2.000 | 1 | 239,00 | |
303468 |
|
32 | 25 | G 1" | 41 | 90 | 160 | 170 | 206 | 500 | 1 | 259,00 | |
303469 |
|
32 | 25 | G 1" | 41 | 90 | 160 | 170 | 206 | 1.000 | 1 | 259,00 | |
303470 |
|
32 | 25 | G 1" | 41 | 90 | 160 | 170 | 206 | 1.500 | 1 | 259,00 | |
303471 |
|
32 | 25 | G 1" | 41 | 90 | 160 | 170 | 206 | 2.000 | 1 | 259,00 | |
303472 |
|
40 | 32 | G 1 1/4" | 45 | 110 | 180 | 190 | 230 | 500 | 1 | 283,00 | |
303473 |
|
40 | 32 | G 1 1/4" | 45 | 110 | 180 | 190 | 230 | 1.000 | 1 | 283,00 | |
303474 |
|
40 | 32 | G 1 1/4" | 45 | 110 | 180 | 190 | 230 | 1.500 | 1 | 283,00 | |
303475 |
|
40 | 32 | G 1 1/4" | 45 | 110 | 180 | 190 | 230 | 2.000 | 1 | 283,00 | |
303476 |
|
50 | 40 | G 1 1/2" | 51 | 128 | 200 | 210 | 256 | 500 | 1 | 351,00 | |
303477 |
|
50 | 40 | G 1 1/2" | 51 | 128 | 200 | 210 | 256 | 1.000 | 1 | 351,00 | |
303478 |
|
50 | 40 | G 1 1/2" | 51 | 128 | 200 | 210 | 256 | 1.500 | 1 | 351,00 | |
303479 |
|
50 | 40 | G 1 1/2" | 51 | 128 | 200 | 210 | 256 | 2.000 | 1 | 351,00 | |
303480 |
|
63 | 50 | G 2" | 60 | 150 | 230 | 240 | 294 | 500 | 1 | 454,00 | |
303481 |
|
63 | 50 | G 2" | 60 | 150 | 230 | 240 | 294 | 1.000 | 1 | 454,00 | |
303482 |
|
63 | 50 | G 2" | 60 | 150 | 230 | 240 | 294 | 1.500 | 1 | 454,00 | |
303483 |
|
63 | 50 | G 2" | 60 | 150 | 230 | 240 | 294 | 2.000 | 1 | 454,00 |
