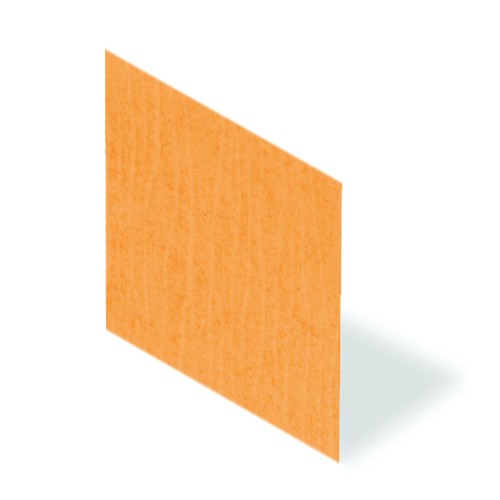

PI-Folie - Wärmeleitwachs beschichtet
Einsatzgebiet
Leistungselektronik von Motorsteuerungen, Netzgeräte, Frequenz-Umrichter, Elektrische Antriebe, Telekommunikationsmodule, SMPS (Switch Mode Power Supplies)
Produktspezifikation
Sehr gut wärmeleitende Folie
Sehr gute elektrische Isolation
Silikonfrei
Aktive, luftblasenfreie Benetzung der Oberflächen
Volumetrische Expansion 15 - 20 %
Reinigung durch Isopropanol
Technische Spezifikation
Werkstoff (innen): Polyimid mit wärmeleitender Keramik gefüllt
Werkstoff (außen): phasenwechselndes silikonfreies Wärmeleitwachs
Farbe: matt orange
Temperaturbereich: -60 bis +150 °C
Zugfestigkeit: 124 MPa
Reißfestigkeit: 300 kN/m
Durchschlagsspannung: siehe Tabelle (DS-Spannung)
Spez. Durchgangswiderstand: 1,0 x 1012 Ohm x m
Dielektrizitätskonstante: 4,5 bei 1 kHz
Brandklasse: UL 94 V-0
Wärmeleitfähigkeit: 0,45 W/m * K
Wärmeübergangswiderstand: siehe Tabelle (Wärme-ÜW)
Phase Change Temperatur: +60 °C
Lagertemperatur: bis +40 °C
Artikel | Bild |
Stärke mm
|
DS-Spannung kV
| Wärme-Überganswiderstand1 |
Abmessung mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Stärke mm
|
DS-Spannung kV
|
Wärme-Überganswiderstand1
|
Abmessung mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|
339561 |
|
0,05 | 4,2 | 0,12 | 292 x 1000 | 1 | 247,00 | |
339562 |
|
0,05 | 4,2 | 0,12 | 292 x 250 | 1 | 116,00 | |
339563 |
|
0,076 | 7,7 | 0,2 | 394 x 1000 | 1 | 277,00 | |
339564 |
|
0,076 | 7,7 | 0,2 | 394 x 250 | 1 | 127,00 | |
339565 |
|
0,101 | 11 | 0,29 | 394 x 1000 | 1 | 373,00 | |
339566 |
|
0,101 | 11 | 0,29 | 394 x 250 | 1 | 165,00 |
[1] Zoll2 x °C/W
