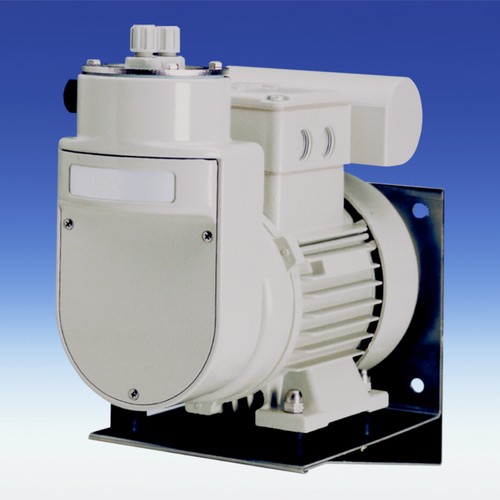

Verdrängerpumpe für aggressive Gase
Einsatzgebiet
Gasanalysen- und Gasmesstechnik, Verfahrens- und Prozesstechnik, Klima- und Belüftungstechnik, Umwelt- und Hygienetechnik, Biotechnologie
Produktspezifikation
Hochrobuste Messgaspumpe zur Förderung von aggressiven Gasen und Gasgemischen. Die Pumpe ist mit einem Faltenbalg ausgestattet und arbeitet nach dem Verdrängerprinzip.
Die Pumpe fördert mit einem Faltenbalg aus PTFE, welcher aus einem Stück gefertigt ist
Sehr robuste Bauweise
Hochpräzise gefertigt, dadurch minimale Geräuschemission und hohe Laufruhe
Ventile aus PTFE (Polytetrafluorethylen) und PCTFE (Polychlortrifluorethylen) für höchste Beständigkeit gegenüber chemisch aggressiven Medien sowie hohe thermische Belastbarkeit
Pumpenkopf aus PTFE mit höchster Resistenz gegenüber chemisch aggressiven Medien. Da es sich bei PTFE im Vergleich zu Edelstahl um nachgiebiges Material handelt, ist diese Ausführung für die Gasförderung in Analytiksystemen mit Verschlauchung zweckmäßig.
Pumpenkopf aus Edelstahl 1.4571 sorgt für höchste Gasdichtigkeit sowie hervorragende mechanische Robustheit. Die Gasförderung ist in verschlauchten und verrohrten Analytiksystemen möglich.
Optional mit Bypassventil im Pumpenkopf zur Grobregulierung des Durchsatzes auf definierte Werte <100 %
Befestigungskonsole mit Schwingelementen zur einfachen Installation
Leicht austauschbare Ventile
Die Kunststoffe PTFE und PCTFE sind hochbeständig gegenüber zahllosen aggressiven Medien und Reagenzien. Eine Beständigkeitsliste kann auf Anfrage geliefert werden.
Technische Spezifikation
Werkstoff:
Faltenbalg: PTFE
Pumpenkopf: PTFE oder Edelstahl 1.4571, PTFE mit Bypassventil zur Grobregulierung des Volumenstroms
Antriebssystem:
Spannung: 230 V~ / 50-60 Hz
Stromstärke: 0,8 A (0,85 A)
Leistungsaufnahme: 90 W
Motordrehzahl: 1.440 UpM
Schutzart: IP 54
Förderleistung gem. Förderkennlinie:
gegen atm. Druck: ca. 400 Nl/h
saugseitig bei -0,5 bar: ca. 50 Nl/h
druckseitig bei +0,2 bar: ca. 280 Nl/h
Max. Medientemperatur: +80 °C (Ventile aus PTFE / PVDF); +140 °C (Ventile aus PCTFE)
Max. Umgebungstemperatur: +60 °C
Totvolumen: 8,5 ml
Innengewinde: G 1/4"
Leitungsanschluss: für Schläuche DN 4/6 mm
Abmessung: 207 x 125 x 248 mm (H x B x T)
Gewicht: 6,5 kg
Regelwerk: Gefertigt nach DIN EN ISO 9001
Artikel | Bild |
max. Förderleistung l/h
| Werkstoff Pumpenkopf | Werkstoff Ventilplatte |
max. Temp. °C
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
max. Förderleistung l/h
|
Werkstoff Pumpenkopf
|
Werkstoff Ventilplatte
|
max. Temp. °C
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|
303376 |
|
400 | PTFE | PTFE | 80 | 1 | 1.672,00 | |
303377 |
|
400 | Edelstahl | PTFE | 80 | 1 | 2.213,00 | |
3033781 |
|
400 | PTFE | PTFE | 80 | 1 | 2.098,00 | |
303379 |
|
400 | PTFE | PCTFE | 140 | 1 | 2.012,00 | |
303380 |
|
400 | Edelstahl | PCTFE | 140 | 1 | 2.552,00 | |
3033811 |
|
400 | PTFE | PCTFE | 140 | 1 | 2.438,00 |
[1] mit Bypass regulierbar
