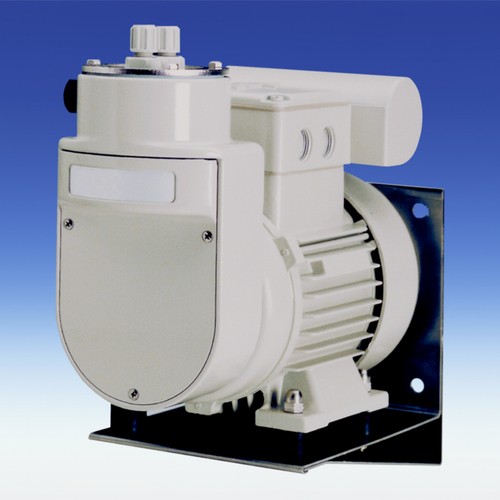

Verdrängerpumpe für aggressive Gase mit Kondensat
Einsatzgebiet
Gasanalysen- und Gasmesstechnik, Verfahrens- und Prozesstechnik, Klima- und Belüftungstechnik, Umwelt- und Hygienetechnik, Biotechnologie
Produktspezifikation
Hochrobuste Messgaspumpe zur Förderung von aggressiven Gasen und Gasgemischen nach dem Verdrängerprinzip. Die Pumpe ist mit einem Faltenbalg ausgestattet und eignet sich deshalb auch hervorragend zur Förderung von kondensathaltigem Messgas.
Aufgrund ihrer speziellen Faltenbalg-Konstruktion zeichnet sich die Pumpe insbesondere bei der Förderung von kondensathaltigen Messgasen durch eine weitaus höhere Lebensdauer gegenüber Membranpumpen aus
Der Faltenbalg ist aus einem Stück gefertigt und besteht aus PTFE
Sehr robuste Bauweise
Hochpräzise gefertigt, dadurch minimale Geräuschemission und hohe Laufruhe
Ventile aus PTFE (Polytetrafluorethylen) und PEEK (Polyether-Etherketon) für höchste Beständigkeit gegenüber chemisch aggressiven Medien sowie hohe thermische Belastbarkeit
Pumpenkopf aus PTFE mit höchster Resistenz gegenüber chemisch aggressiven Medien. Da es sich bei PTFE im Vergleich zu Edelstahl um nachgiebiges Material handelt, ist diese Ausführung für die Gasförderung in Analytiksystemen mit Verschlauchung zweckmäßig.
Pumpenkopf aus Edelstahl 1.4571 sorgt für höchste Gasdichtigkeit sowie hervorragende mechanische Robustheit. Die Gasförderung ist in verschlauchten und verrohrten Analytiksystemen möglich.
Optional mit Bypassventil im Pumpenkopf zur Grobregulierung des Durchsatzes auf definierte Werte <100 %
Befestigungskonsole mit Schwingelementen zur einfachen Installation
Leicht austauschbare Ventile
Die Kunststoffe PTFE und PEEK sind hochbeständig gegenüber zahllosen aggressiven Medien und Reagenzien. Da mit der beschriebenen Pumpe kondensathaltiges Gas gefördert werden kann, sollen hier repräsentativ die in der Heizungs- und Feuerungstechnik bedeutenden Rauchgase aufgeführt werden. Ferner sind die Säuren angegeben, welche gewöhnlich als aggressive Kondensate aus der Reaktion der Rauchgase mit Wasser entstehen.
Stickoxide NOx
Konzentrierte Salpetersäure HNO3
Salpetrige Säure HNO2
Anhydride wie SO2 und SO3
Konzentrierte Schwefelsäure H2SO4
Schweflige Säure H2SO3
Eine Beständigkeitsliste kann auf Anfrage geliefert werden.
Technische Spezifikation
Werkstoff:
Faltenbalg: PTFE
Ventilplatte: PEEK
Pumpenkopf: PTFE oder Edelstahl 1.4571, PTFE mit Bypassventil zur Grobregulierung des Volumenstroms
Antriebssystem:
Spannung: 230 V~ / 50-60 Hz
Stromstärke: 0,8 A (0,85 A)
Leistungsaufnahme: 90 W
Motordrehzahl: 1.440 UpM
Schutzart: IP 54
Förderleistung gem. Förderkennlinie:
gegen atm. Druck: ca. 800 Nl/h
saugseitig bei -0,6 bar: ca. 100 Nl/h
druckseitig bei +0,2 bar: ca. 520 Nl/h
Max. Medientemperatur: +160 °C (Ventile aus PEEK)
Max. Umgebungstemperatur: +60 °C
Totvolumen: 8,5 ml
Innengewinde: G 1/4"
Leitungsanschluss: für Schläuche DN 4/6 mm
Abmessung: 262 x 125 x 248 mm (H x B x T)
Gewicht: 6,5 kg
Regelwerk: Gefertigt nach DIN EN ISO 9001
Artikel | Bild |
max. Förderleistung l/h
| Werkstoff Pumpenkopf | Werkstoff Ventilplatte |
max. Temp. °C
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
max. Förderleistung l/h
|
Werkstoff Pumpenkopf
|
Werkstoff Ventilplatte
|
max. Temp. °C
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|
303373 |
|
800 | PTFE | PEEK | 140 | 1 | 3.782,00 | |
303374 |
|
800 | Edelstahl | PEEK | 140 | 1 | 4.442,00 | |
3033751 |
|
800 | PTFE | PEEK | 140 | 1 | 4.260,00 |
[1] mit Bypass regulierbar
