PFA-Wellrohr
Einsatzgebiet
Flexible Verbindungen an beweglichen und Erschütterungen ausgesetzten Apparaturen und Aggregaten in Forschung und Industrie.
Produktspezifikation

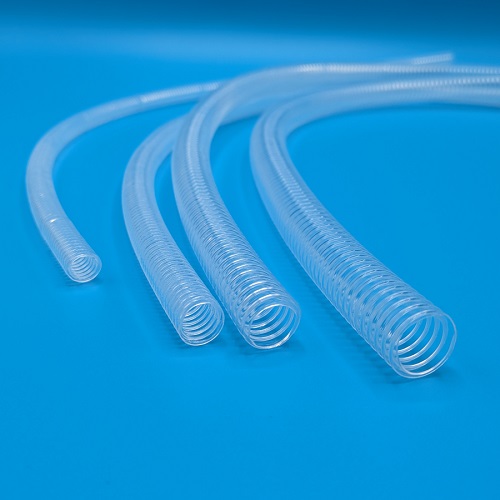

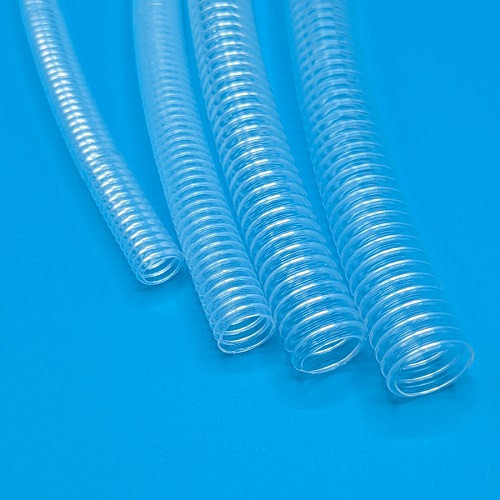

Hochflexibles, freitragendes und formbeständiges Wellrohr aus transparentem Perfluoralkoxy-Copolymer PFA/TFA mit konzentrisch um die Längsachse angeordneten, kreisförmigen Wellen.
Temperaturbelastbar, strahlungs- und witterungsbeständig sowie chemikalienfest, auch gegenüber korrosiven Stoffen und Lösemitteln. ausgenommen höher halogenierte Kohlenwasserstoffe und Aromaten; frei von auslaugbaren Bestandteilen, biokompatibel.
Technische Spezifikation
Werkstoff: PFA (Perfluoralkoxy)
Temperaturbereich: -200 bis +250 °C
Dichte: 2,12 - 2,17 g/cm3
Reißfestigkeit: 15 - 32 N/mm2
Reißdehnung: 200 - 400 %
E-Modul: 200 - 800 N/mm2
Längenausdehnungskoeffizient: 1,2 - 1,7 x 10-5 x K-1
Wärmeleitfähigkeit: 0,22 - 0,25 W/m * K
Kriechstromfestigkeit: KA3c
Elektr. Durchschlagfestigkeit: >20 kV/mm
Allgemeine Information
Fördern von Flüssigkeiten aller Art und Güte in Apparaturen und Anlagen im Labor- und Technikumsmaßstab sowie Kleinproduktionsanlagen
Verbindungsschlauch für Apparaturen der Reinraumtechnik, Radiochemie und Chemietechnik unter extremen Temperatur- und Umgebungseinflüssen
Flexibler Fluorcarbonschlauch von hoher thermischer, chemischer und mechanischer Stabilität, frei von extrahierbaren Bestandteilen. Kleiner Strömungswiderstand und geringe Neigung zum Feststoffansatz durch glatte Innenoberfläche mit antiadhäsivem Verhalten. Elektrisch nichtleitend, alterungsbeständig, auch unter ungünstigen Umgebungsbedingungen, wie Feuchtigkeit, Lösungsmittel- und Säuredämpfe, radioaktive Strahlung sowie Witterungseinflüsse.
Chemisch beständig gegenüber Aminen, Aldehyden, Carbonsäuren, Carbonsäureestern, Dioxan, Halogenen, halogenierten Lösungsmitteln, konz. Mineralsäuren, Stickoxiden, Sauerstoff, Schwefeldioxid, Schwefeltrioxid, Schwefelkohlenstoff, Schwefelwasserstoff, Wasserstoffperoxid, wässrigen Salzlösungen aller Konzentrationen und vielen weiteren Säuren, Laugen und Lösungsmitteln.
Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich.
Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar.
Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe
Sehr hohe Wärmeformbeständigkeit
Sehr gute Druckbeständigkeit
Sehr hohe Medienbeständigkeit Geringer Reibungskoeffizient
Hervorragende UV- und Witterungsbeständigkeit
Flammwidrig
Artikel | Bild |
NW mm
|
Innen-Ø mm
|
Außen-Ø mm
|
Wandstärke mm
|
min. Biegeradius mm
|
Einheit m
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
NW mm
|
Innen-Ø mm
|
Außen-Ø mm
|
Wandstärke mm
|
min. Biegeradius mm
|
Einheit m
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|
48286 |
|
8 | 7,7 | 10,7 | 2,2 | 15 | 1 | 69,00 | |
48287 |
|
8 | 7,7 | 10,7 | 2,2 | 15 | 5 | 197,00 | |
48288 |
|
8 | 7,7 | 10,7 | 2,2 | 15 | 10 | 323,00 | |
48289 |
|
10 | 9,8 | 13 | 2,2 | 18 | 1 | 76,00 | |
48290 |
|
10 | 9,8 | 13 | 2,2 | 18 | 5 | 212,00 | |
48291 |
|
10 | 9,8 | 13 | 2,2 | 18 | 10 | 348,00 | |
48292 |
|
13 | 12,4 | 16,1 | 3,1 | 23 | 1 | 103,00 | |
48293 |
|
13 | 12,4 | 16,1 | 3,1 | 23 | 5 | 294,00 | |
48294 |
|
13 | 12,4 | 16,1 | 3,1 | 23 | 10 | 484,00 | |
48295 |
|
14 | 13,7 | 17,8 | 3,1 | 25 | 1 | 116,00 | |
48296 |
|
14 | 13,7 | 17,8 | 3,1 | 25 | 5 | 331,00 | |
48297 |
|
14 | 13,7 | 17,8 | 3,1 | 25 | 10 | 547,00 | |
48298 |
|
16 | 15,4 | 19,7 | 3,1 | 28 | 1 | 146,00 | |
48299 |
|
16 | 15,4 | 19,7 | 3,1 | 28 | 5 | 414,00 | |
48300 |
|
16 | 15,4 | 19,7 | 3,1 | 28 | 10 | 682,00 | |
48301 |
|
17 | 16,5 | 21,1 | 3,5 | 30 | 1 | 146,00 | |
48302 |
|
17 | 16,5 | 21,1 | 3,5 | 30 | 5 | 414,00 | |
48303 |
|
18 | 18,4 | 23,1 | 3,5 | 32 | 1 | 162,00 | |
48304 |
|
18 | 18,4 | 23,1 | 3,5 | 32 | 5 | 460,00 | |
48305 |
|
21 | 19,8 | 24,8 | 3,5 | 35 | 1 | 176,00 | |
48306 |
|
21 | 19,8 | 24,8 | 3,5 | 35 | 5 | 497,00 |
