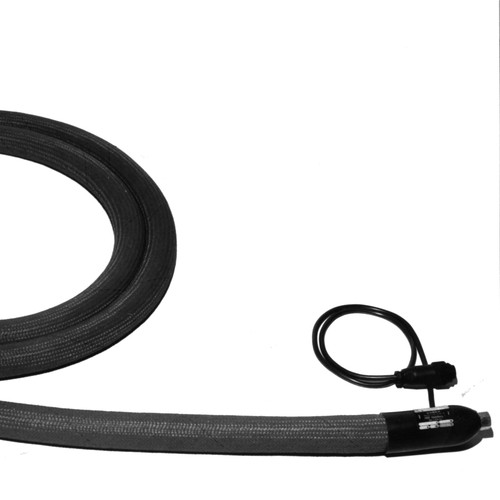

PTFE-Heizschlauch für die Chemie- und Industrietechnik
Einsatzgebiet
Nahrungsmittelindustrie, Maschinenbau, Analysentechnik, Klimatechnik, Chemische Industrie, Klebetechnik, Abfülltechnik
Produktspezifikation
Ein Heizschlauch wird immer dann eingesetzt, wenn ein flüssiges, viskoses oder aufgeschmolzenes Medium ohne Temperaturverlust von einem Punkt zum anderen transportiert werden soll.
Aufgewickelter Heizleiter mit Temperatursensor
Anschlussleitung und Stecker
Innenseele:
Sehr hohe chemische und thermische Beständigkeit
Außenmantel:
Äußerst robuste Ausführung durch Edelstahlarmierung (umklöppelt)
Heizleitungen von absolut temperaturbeständigen Isoliermaterialien umgeben
Hohe Flexibilität
Technische Spezifikation
Werkstoff:
Innenseele: PTFE (Polytetrafluorethylen) Mitteldruckschlauch
Außenmantel: edelstahlumklöppelt
Schlauchaufbau: PTFE-Seele, edelstahlumklöppelt, PTFE-beschichteter Heizleiter mit Schutzleiterumflechtung, doppelschichtiges Glasgewebe, Silikonschaummantel.
Schutzüberzug: PA-Kunststoffgeflecht, schwarz
Netzanschluss: Netzanschluss und Fühlerleitung in einer Zuleitung mit Mehrpolstecker
Zuleitungslänge: 1.500 mm
Heizschlauchabschluss: Silikonkautschuk-Kappen, temperaturbeständig bis +200 °C mit zugentlasteter Kabeldurchführung sowie Knickschutz
Heizleiter: Feuchtigkeitsgeschützt und schutzgeerdet
Spannung: 230 V/50 Hz
Leistungsaufnahme: 100 W/m
Prüfung: 2.000 V, hochspannungsgeprüft gegen Schutzleiter
Temperaturfühler: Pt 100, 200 mm vor dem Elektroanschluss oder nach Angabe
Max. Betriebsdruck: 15 bar bei +200 °C
Biegeradius: 200 mm bei Metallschutzgeflecht, bezogen auf NW 4, 6, 8 mm
Anschlussarmatur: Für Eingang und Ausgang, Stahl verzinkt.
Artikel | Bild |
Innen-Ø mm
|
Außen-Ø mm
| Innengewinde |
max. Temp. °C
|
Länge m
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Innen-Ø mm
|
Außen-Ø mm
|
Innengewinde
|
max. Temp. °C
|
Länge m
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|---|
10589 |
|
4 | 6 | R 1/8" | 100 | 1 | 1 | 779,00 | |
10590 |
|
4 | 6 | R 1/8" | 100 | 2 | 1 | 1.035,00 | |
10591 |
|
4 | 6 | R 1/8" | 100 | 3 | 1 | 1.291,00 | |
10577 |
|
6 | 8 | R 1/4" | 100 | 1 | 1 | 801,00 | |
10578 |
|
6 | 8 | R 1/4" | 100 | 2 | 1 | 1.064,00 | |
10579 |
|
6 | 8 | R 1/4" | 100 | 3 | 1 | 1.320,00 | |
10580 |
|
8 | 10 | R 3/8" | 100 | 1 | 1 | 873,00 | |
10581 |
|
8 | 10 | R 3/8" | 100 | 2 | 1 | 1.174,00 | |
10582 |
|
8 | 10 | R 3/8" | 100 | 3 | 1 | 1.485,00 | |
10592 |
|
4 | 6 | R 1/8" | 200 | 1 | 1 | 936,00 | |
10593 |
|
4 | 6 | R 1/8" | 200 | 2 | 1 | 1.283,00 | |
10594 |
|
4 | 6 | R 1/8" | 200 | 3 | 1 | 1.647,00 | |
10583 |
|
6 | 8 | R 1/4" | 200 | 1 | 1 | 954,00 | |
10584 |
|
6 | 8 | R 1/4" | 200 | 2 | 1 | 1.320,00 | |
10585 |
|
6 | 8 | R 1/4" | 200 | 3 | 1 | 1.684,00 | |
10586 |
|
8 | 10 | R 3/8" | 200 | 1 | 1 | 1.018,00 | |
10587 |
|
8 | 10 | R 3/8" | 200 | 2 | 1 | 1.430,00 | |
10588 |
|
8 | 10 | R 3/8" | 200 | 3 | 1 | 1.864,00 |
