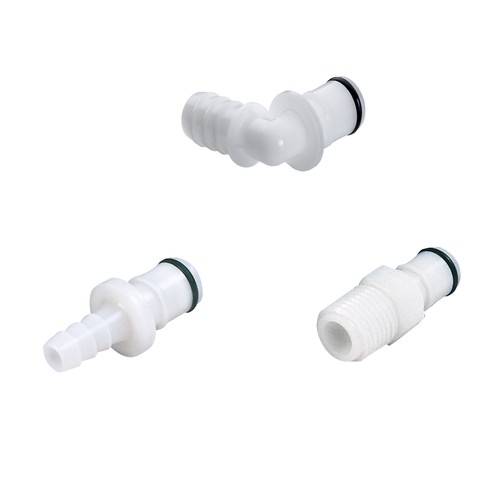

POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
Produktspezifikation
Männliche Vollplast-Kupplungshälfte. Mit Absperrung und Schlauchtülle bzw. Außengewinde für Leitungsverbindung. Kombinierbar mit allen weiblichen Kupplungshälften der Reihe 16204-16207.
Allgemeine Information Kupplungen
THOMAFLUID®-Schnellverschlusskupplungen eignen sich hervorragend zum Trennen und Verbinden von Schläuchen, Geräten usw. Die Schnellverschlusskupplungen sind leicht zu betätigen und einfach ein- und auskuppelbar. Die Kupplungsfassung verriegelt sich beim Einstecken des Steckers von selbst. Zum Auskuppeln genügt ein kurzer Daumendruck auf die Verriegelung, dann lässt sich der Stecker mühelos herausziehen. Alle Stecker sind mit einem leicht auswechselbaren, zuverlässig dichtenden O-Ring ausgestattet.
Zu einem kompletten betriebsbereiten THOMAFLUID®-Schnellverschlusskupplungssystem gehört ein Kupplungs- sowie ein Steckerteil; beide Teile können mit Ventilen versehen sein. Ein komplett einseitig absperrendes Schnellverschlusskupplungssystem besteht somit aus einem Kupplungsteil mit Absperrung und einem Steckerteil mit Durchgang oder einem Kupplungsteil mit Durchgang und einem Steckerteil mit Absperrung. Für eine beidseitig absperrende Kupplung muss ein Kupplungs- sowie ein Steckerteil mit Absperrung bezogen werden.
Allgemeine Information POM
Für Druckluft, Gase und Flüssigkeiten sowie Vakuum, Bodenreinigungsgeräte, Filtration von deionisiertem Wasser, Schankanlagen, Automatisierte Maschinen, Kompressionstherapie, Lecksuchgeräte.
Die Kupplungselemente (Kupplungen und Stecker) werden aus thermoplastischem Acetal im Spritzgussverfahren hergestellt, sind robust und bei den meisten milden Chemikalien einsetzbar.
Beständig gegenüber Alkohol, Aldehyden, Benzin, Ethern, Estern, Glykolen und Motorenölen, im pH-Bereich 4 bis 9 auch gegenüber Laugen und Säuren.
Allgemeine Information 6,4 mm Nennweite
Diese Serie mit 6,4 mm Nennweite hat eine Kunststoff-Entriegelungstaste, eine geringere Anzahl beweglicher Teile und eine Bauform mit glatten Konturen. Daher ist sie einfach zu bedienen und liefert einen ausgezeichneten Durchfluss bei kompakter Größe.
Vielfältige Anwendungsbereiche wie z.B. in der Trinkwasser-Filtration, Wärmetherapie, Teile-Reinigung oder Schankanlagen.
Die Entriegelungstaste ist nochmals speziell geschützt, um ein versehentliches Trennen zu vermeiden.
Werkstoff:
Gehäuse: POM (Polyacetal, Polyoxymethylen)
Dichtung: NBR (Butadien-Kautschuk)
Ventilfeder: Edelstahl 316
Entriegelungstaste: POM (Polyacetal, Polyoxymethylen)
Farbe: weiß
Nennweite: 6,4 mm
Steckerdurchmesser: ca. 11,2 mm
Temperaturbereich: -40 bis +82 °C
Max. Betriebsdruck: 8,3 bar bei +20 °C
Artikel | Bild | Anschluss | Ventil |
Länge mm
| Ausführung |
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Anschluss
|
Ventil
|
Länge mm
|
Ausführung
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|---|---|
16208 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
A-Gewinde NPT 1/4" | mit | 45 | gerade | 2 | 17,00 | |

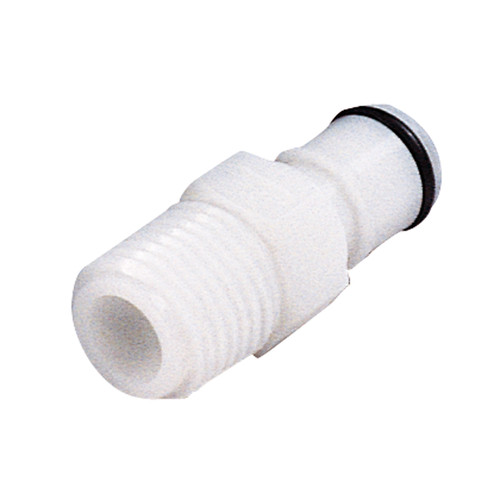

16213 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
A-Gewinde NPT 3/8" | ohne | 38 | gerade | 1 | 9,00 | |
16214 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
A-Gewinde NPT 3/8" | mit | 42 | gerade | 1 | 14,00 | |

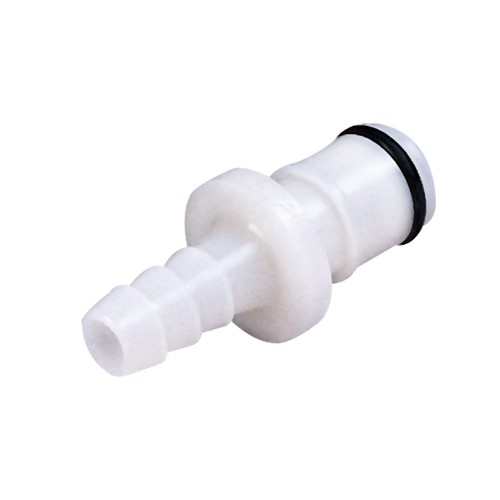

16209 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
Tülle 6,4 mm | mit | 53 | gerade | 2 | 17,00 | |
16210 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
Tülle 9,5 mm | mit | 49 | gerade | 2 | 17,00 | |

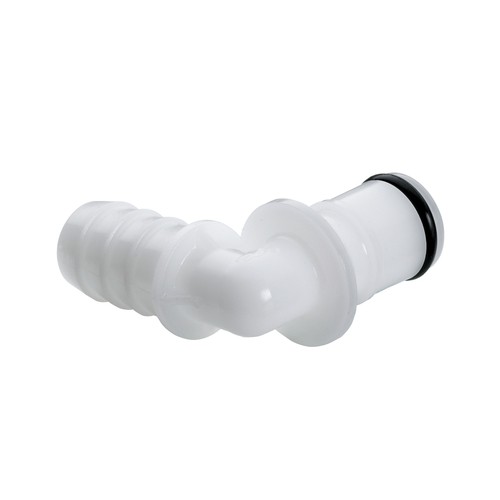

16211 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
Tülle 6,4 mm | mit | 37 | winkel | 2 | 22,00 | |
16212 |
POM-Vollplast-Schnellverschluss-Stecker, NW 6,4 mm
|
Tülle 9,5 mm | mit | 38 | winkel | 2 | 22,00 |
