Gerade-Schlauchtülle mit Außengewinde aus PA oder PVDF

Gerade-Schlauchtülle mit Außengewinde aus PA oder PVDF

Produktspezifikation Einschraub-Schlauchtülle aus PA oder PVDF , einerseits mit... mehr

Menü schließen

Produktspezifikation

Einschraub-Schlauchtülle aus PA oder PVDF, einerseits mit konischem R-Außengewinde, andererseits mit rutschfester, konischer Schlauchtülle.

Technische Spezifikationen und Werkstoffhinweise unter "Allgemeine Informationen".

Allgemeine Information RCT ® -TRS-GA THOMAFLUID ® -Verbindungselemente des Typs... mehr

Menü schließen

Allgemeine Information RCT^®-TRS-GA

THOMAFLUID^®-Verbindungselemente des Typs RCT^®-TRS-GA aus PA und PVDF mit Innengewinden, Außengewinden, Tüllen und anderen Abschlusselementen für die Chemietechnik, Prozesstechnik, Konstruktionstechnik, Labortechnik und Biotechnik.

Technische Spezifikation

Durch die unterschiedlichen Bauformen und Anschlussmöglichkeiten ergeben sich zahlreiche Kombinations- und Anschlussmöglichkeiten. Im Spritzgussverfahren aus den Werkstoffen PA und PVDF hergestellt.

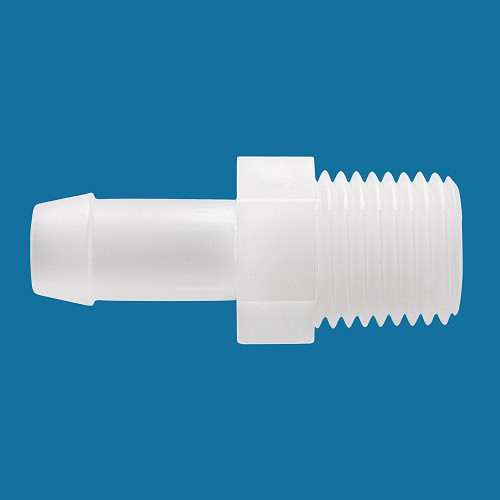

PVDF (Polyvinylidenfluorid)

Hervorragende Chemikalienbeständigkeit kombiniert mit guten mechanischen und thermomechanischen Eigenschaften. Chemisch beständig gegenüber einer Vielzahl aggressiver Medien, Sonnenlicht und UV-Strahlung.

Zulassung nach FDA 21 CFR 177.2510 (Lebensmittelkontakt)

Sterilisierbar bis +121 °C (Material kann sich bei höheren Temperaturen gelblich verfärben)

Farbe: natur, milchig weiß

Brandverhalten: gem. UL 94 V-0

Temperaturbereich: -40 bis +100 °C

Max. Betriebsdruck: 10 bar bei +20 °C (3-facher Sicherheitsfaktor)

Druckminderungsfaktor: 60 % bei +60 °C; 45 % bei +80 °C; 25 % bei +100 °C

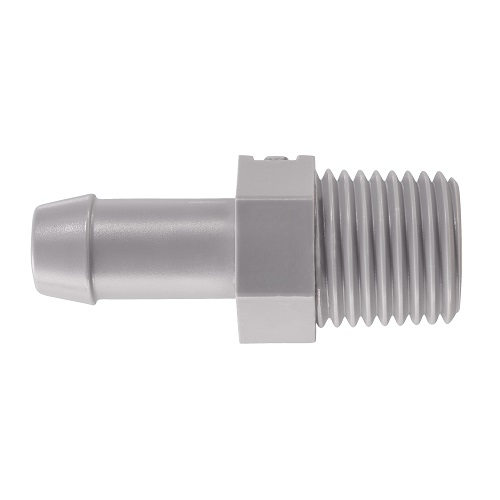

PA 6.6 (Polyamid 6.6)

Polyamid 6.6 bietet eine sehr gute Festigkeit und Zähigkeit. Die Verschraubungen sind vielseitig einsetzbar, wobei jedoch auf die Temperaturbeständigkeit und chemische Beständigkeit zu achten ist. Vor direkter UV-Bestrahlung schützen.

Farbe: grau

Temperaturbereich: -40 bis +80 °C

Max. Betriebsdruck: 10 bar bei +20 °C (3-facher Sicherheitsfaktor)

Druckminderungsfaktor: 75 % bei +40 °C; 50 % bei +60 °C; 25 % bei +80 °C

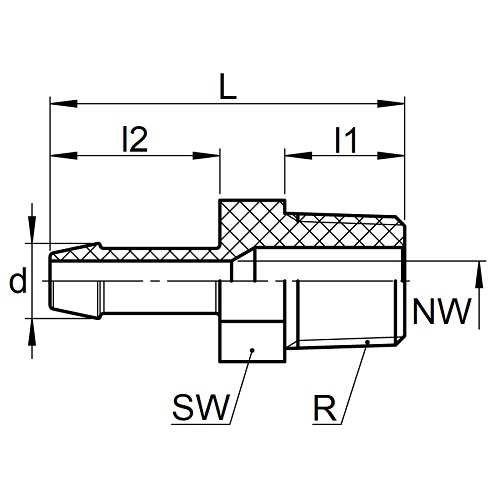

Artikel	Schlauch Innen-Ø mm	Außengewinde	d mm	NW mm	L mm	l1 mm	l2 mm	SW mm	Werkstoff	Einheit Stück	Preis Euro*
193950	4	R 1/8"	5	3	24	8	11	12	PVDF	2	30,00
193951	6	R 1/8"	7,5	4	30	8	17	12	PA 6.6	2	26,00
193952	6	R 1/8"	7,5	4	30,5	8	17	12	PVDF	2	36,00
193953	6	R 1/4"	7,5	4	35,5	12	17	14	PA 6.6	2	30,00
193954	6	R 1/4"	7,5	4	35,5	12	17	14	PVDF	2	42,00
193955	8	R 1/4"	9,5	6	36	12	17,5	14	PA 6.6	2	32,00
193956	8	R 1/4"	9,5	6	35,5	12	17	14	PVDF	2	44,00
193957	10	R 3/8"	11,5	7	38	12	19	17	PA 6.6	2	44,00
193958	10	R 3/8"	11,5	7	38	12	19	17	PVDF	2	46,00
193959	12	R 3/8"	13,5	10	38	12	19	17	PA 6.6	2	52,00
193960	12	R 3/8"	13,5	10	38	12	19	17	PVDF	2	50,00
193961	12	R 1/2"	13,5	10	43	16	19	22	PA 6.6	2	54,00
193962	12	R 1/2"	13,5	10	43	16	19	22	PVDF	2	60,00
