Produktspezifikation

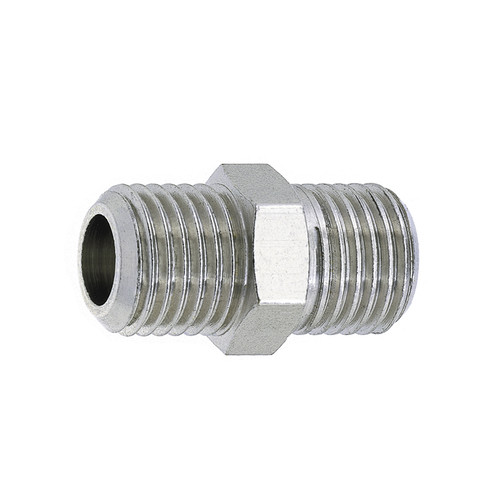

Doppelnippel, beidseitig G-Außengewinde (zylindrisch) oder R-Außengewinde (konisch).
Allgemeine Information
Einsetzbar in der Fluidtechnik, Drucklufttechnik, Automation, Apparatebau, Mess- und Regeltechnik und Maschinenbau.
Werkstoff: Messing MS 58 (2.0401)
Werkstoffzusammensetzung: CuZn 39 Pb3 - Werkstoff 2.0401
Ausführung: vernickelt
Max. Betriebsdruck: 8 bar bei +20 °C
Gewindearten:
a. Whitworth-Gewinde gemäß ISO 228, bezeichnet als G-Gewinde
b. Whitworth-Gewinde gemäß DIN 2999, bezeichnet als R-Gewinde

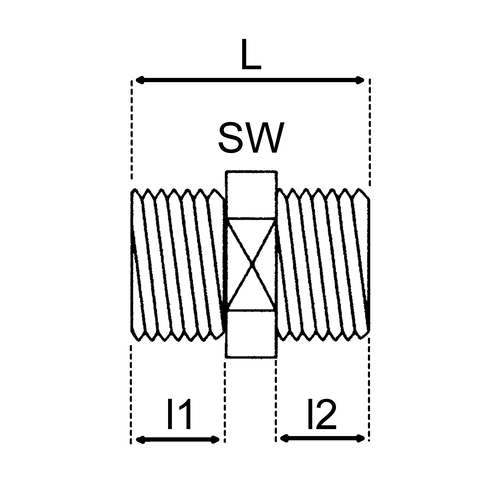

| Artikel | Bild | Außengewinde (A) | Außengewinde (B) |
l1 mm
|
l2 mm
|
L mm
|
SW mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Außengewinde (A)
|
Außengewinde (B)
|
l1 mm
|
l2 mm
|
L mm
|
SW mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|---|
| 331145 |
|
G 1/8" | G 1/8" | 6 | 6 | 16,7 | 14 | 10 | 28,00 | |
| 331150 |
|
G 1/8" | G 1/4" | 6 | 8 | 19,2 | 17 | 10 | 33,00 | |
| 331151 |
|
G 1/8" | G 3/8" | 6 | 9 | 20,2 | 19 | 10 | 39,00 | |
| 331152 |
|
G 1/8" | G 1/2" | 6 | 10 | 24,7 | 24 | 10 | 75,00 | |
| 331146 |
|
G 1/4" | G 1/4" | 8 | 8 | 21,2 | 14 | 10 | 33,00 | |
| 331153 |
|
G 1/4" | G 3/8" | 8 | 9 | 22,2 | 19 | 10 | 41,00 | |
| 331154 |
|
G 1/4" | G 1/2" | 8 | 10 | 23,7 | 24 | 10 | 65,00 | |
| 331147 |
|
G 3/8" | G 3/8" | 9 | 9 | 23,2 | 19 | 10 | 45,00 | |
| 331155 |
|
G 3/8" | G 1/2" | 9 | 10 | 24,7 | 24 | 10 | 67,00 | |
| 331148 |
|
G 1/2" | G 1/2" | 10 | 10 | 25,7 | 24 | 10 | 69,00 | |
| 331156 |
|
G 1/2" | G 3/4" | 10 | 11 | 27,5 | 28 | 5 | 71,00 | |
| 331149 |
|
G 3/4" | G 3/4" | 11 | 11 | 29 | 30 | 10 | 105,00 | |
| 331157 |
|
R 1/8" | R 1/8" | 7,6 | 7,6 | 19,7 | 12 | 10 | 28,00 | |
| 331162 |
|
R 1/8" | R 1/4" | 7,6 | 11 | 23,6 | 14 | 10 | 37,00 | |
| 331163 |
|
R 1/8" | R 3/8" | 7,6 | 11,6 | 24,2 | 17 | 10 | 41,00 | |
| 331158 |
|
R 1/4" | R 1/4" | 11 | 11 | 27 | 14 | 10 | 33,00 | |
| 331164 |
|
R 1/4" | R 3/8" | 11 | 11,6 | 26,6 | 17 | 10 | 43,00 | |
| 331165 |
|
R 1/4" | R 1/2" | 11 | 14 | 27,6 | 22 | 10 | 65,00 | |
| 331159 |
|
R 3/8" | R 3/8" | 11,6 | 11,6 | 28,2 | 17 | 10 | 45,00 | |
| 331166 |
|
R 3/8" | R 1/2" | 11,6 | 14 | 31,5 | 22 | 10 | 67,00 | |
| 331160 |
|
R 1/2" | R 1/2" | 14 | 14 | 33,5 | 22 | 10 | 69,00 | |
| 331167 |
|
R 1/2" | R 3/4" | 14 | 16,6 | 37,6 | 27 | 5 | 73,00 | |
| 331161 |
|
R 3/4" | R 3/4" | 16,5 | 16,5 | 39 | 27 | 10 | 105,00 |
